常用电气图形符号与文字符号VIP免费

常用电气图形符号与文字符号_第1页
1/6
常用电气图形符号与文字符号_第2页
2/6

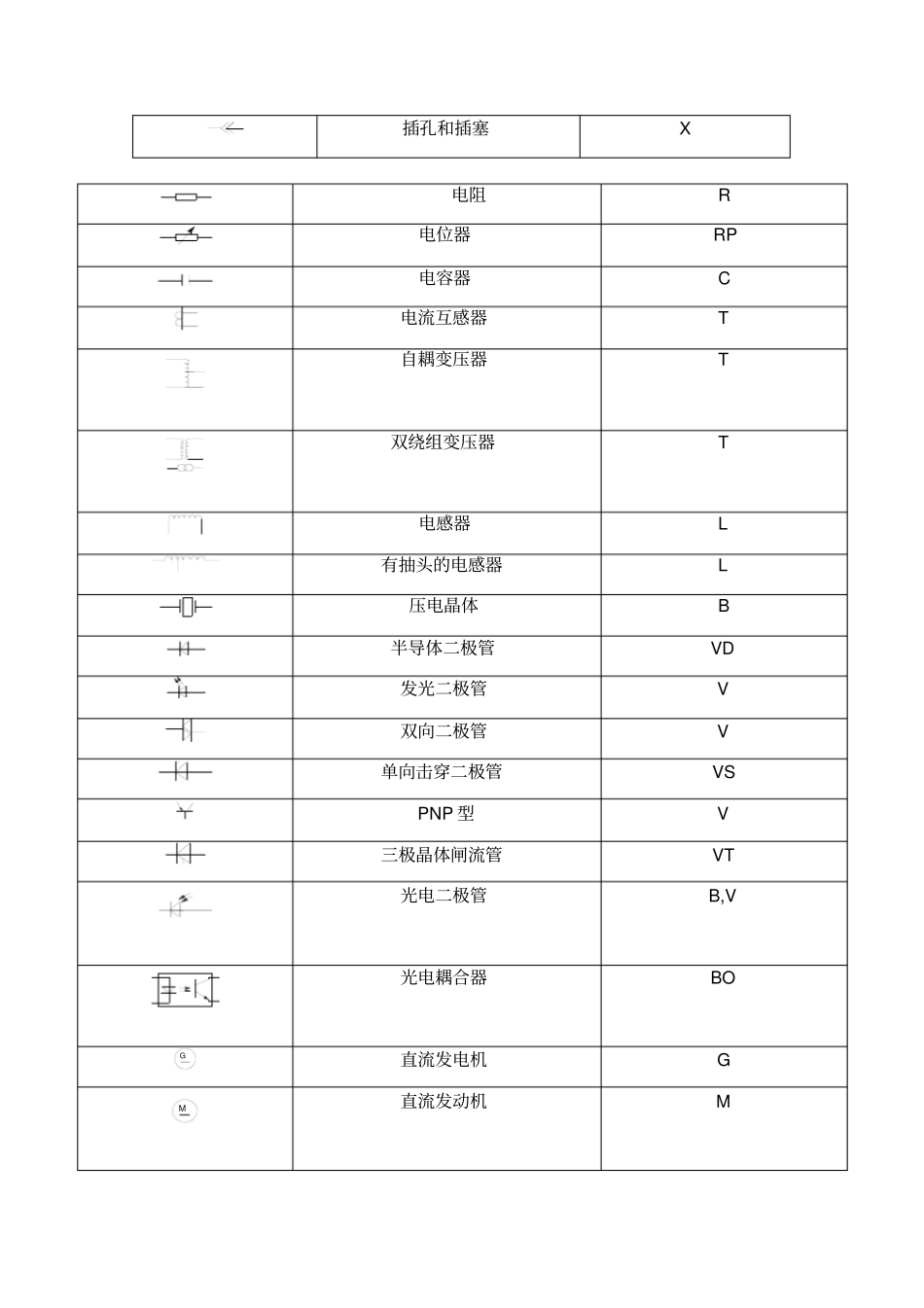

常用电气图形符号与文字符号_第3页
3/6
图形符号名称文字符号电直流电DC交流电AC交直流电运动或力的方向信号的传输方向机械的连接非内在的可变性预调、微调导线W三根导线W制动器过电流保护的电磁操作热执行操作故障屏蔽导线W手动控制推动操作接地E保护接地PE图形符号名称文字符号接机壳或接地板E红色指示灯HR绿色指示灯HG黄色指示灯HY白色指示灯HW蓝色指示灯HB指示灯HL照明灯HLwh电能表PJA电流表PA+极性电容器Cc绞合导线W导线的连接端子X端子板XT可拆卸的端子X导线连接导线的多线连接导线或电缆的分支和合并插孔(座)XS插头(塞)XP插孔和插塞X电阻R电位器RP电容器C电流互感器T自耦变压器T双绕组变压器T电感器L有抽头的电感器L压电晶体B半导体二极管VD发光二极管V双向二极管V单向击穿二极管VSPNP型V三极晶体闸流管VT光电二极管B,V光电耦合器BOG直流发电机GM直流发动机MM交流电动机M按钮开关SB负荷开关QS隔离开关QS电抗器、扼流器L动合触点(开关)S动断触点(开关)S手动开关SB旋转开关SB按钮开关SB接触器线圈KM常开主触头KM辅助常开触头KM辅助常闭触头KM热元件KH常闭触头KH通电延时(缓放)线圈KT断电时(缓放)线圈KT瞬时闭合的常开触头KT断路器QF行程开关ST行程开关ST机械联锁熔断器FU放大器A瞬时断开的常闭触头KT延时闭合的常开触头KT延时断开的常闭触头KT延时闭合的常闭触头KT延时断开的常闭触头KT线圈KA常开触头KA常闭触头KA接近开关(霍尔开关)SQ
