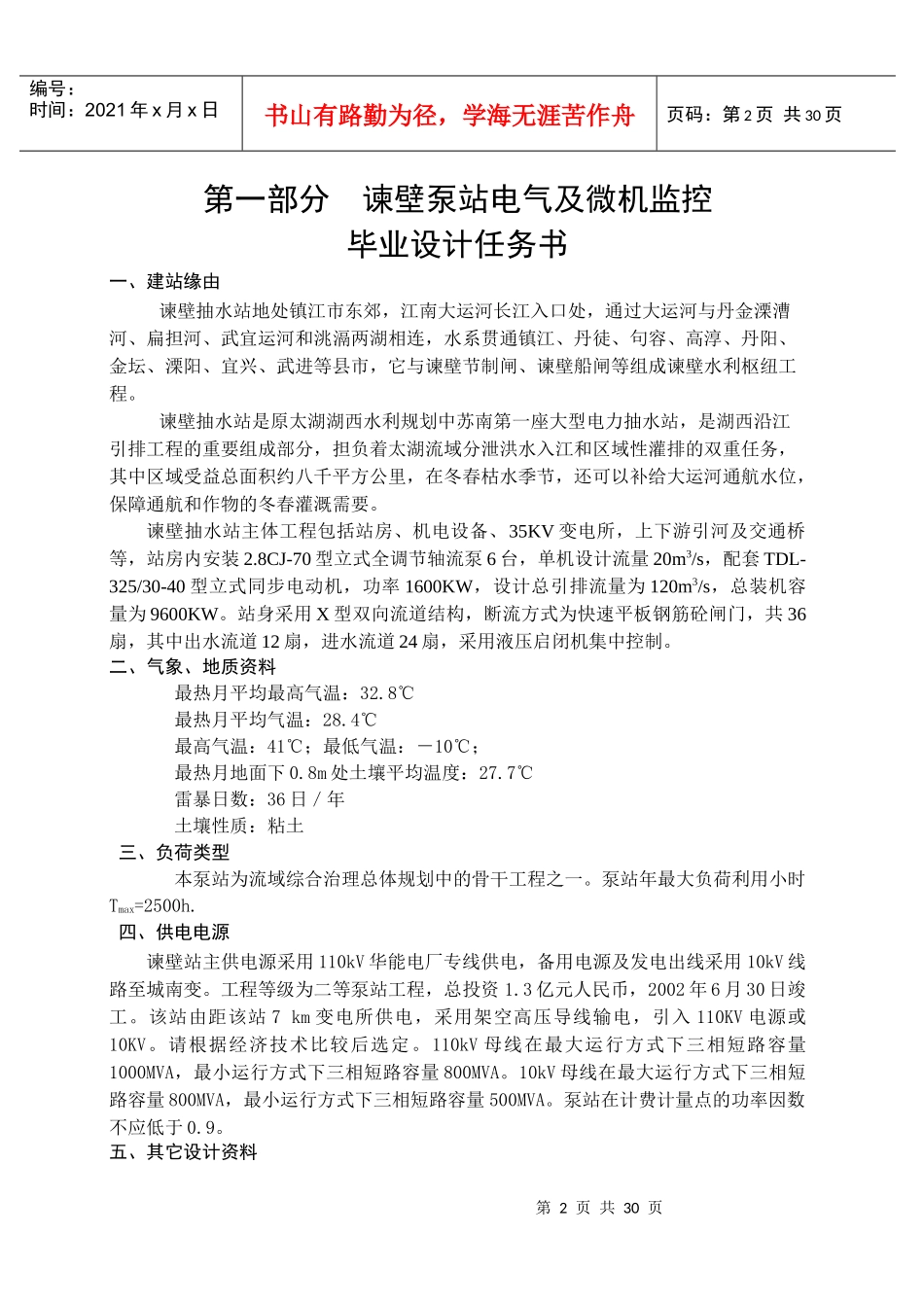

电气毕业设计任务书扬州大学水利与能源动力工程学院二0一四年三月第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页第一部分谏壁泵站电气及微机监控毕业设计任务书一、建站缘由谏壁抽水站地处镇江市东郊，江南大运河长江入口处，通过大运河与丹金溧漕河、扁担河、武宜运河和洮滆两湖相连，水系贯通镇江、丹徒、句容、高淳、丹阳、金坛、溧阳、宜兴、武进等县市，它与谏壁节制闸、谏壁船闸等组成谏壁水利枢纽工程。谏壁抽水站是原太湖湖西水利规划中苏南第一座大型电力抽水站，是湖西沿江引排工程的重要组成部分，担负着太湖流域分泄洪水入江和区域性灌排的双重任务，其中区域受益总面积约八千平方公里，在冬春枯水季节，还可以补给大运河通航水位，保障通航和作物的冬春灌溉需要。谏壁抽水站主体工程包括站房、机电设备、35KV变电所，上下游引河及交通桥等，站房内安装2.8CJ-70型立式全调节轴流泵6台，单机设计流量20m3/s，配套TDL-325/30-40型立式同步电动机，功率1600KW，设计总引排流量为120m3/s，总装机容量为9600KW。站身采用X型双向流道结构，断流方式为快速平板钢筋砼闸门，共36扇，其中出水流道12扇，进水流道24扇，采用液压启闭机集中控制。二、气象、地质资料最热月平均最高气温：32.8℃最热月平均气温：28.4℃最高气温：41℃；最低气温：－10℃；最热月地面下0.8m处土壤平均温度：27.7℃雷暴日数：36日／年土壤性质：粘土三、负荷类型本泵站为流域综合治理总体规划中的骨干工程之一。泵站年最大负荷利用小时Tmax=2500h.四、供电电源谏壁站主供电源采用110kV华能电厂专线供电，备用电源及发电出线采用10kV线路至城南变。工程等级为二等泵站工程，总投资1.3亿元人民币，2002年6月30日竣工。该站由距该站7km变电所供电，采用架空高压导线输电，引入110KV电源或10KV。请根据经济技术比较后选定。110kV母线在最大运行方式下三相短路容量1000MVA，最小运行方式下三相短路容量800MVA。10kV母线在最大运行方式下三相短路容量800MVA，最小运行方式下三相短路容量500MVA。泵站在计费计量点的功率因数不应低于0.9。五、其它设计资料第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页1、泵站总平面布置图，站房平面、剖面图。2、泵站辅机及其它装备的用电安装容量及负荷类型。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页第一部分湖南明山站电气毕业设计任务书一、兴建缘由明山电排站位于明山镇,于1974年10月动工兴建，1977年6月竣工投入运行。泵站距大通湖取水口5km,以引水明渠与泵站相连,抽排涝水入藕池东支(扁担河)。枢纽主要建筑物包括引水渠、前池、主副厂房、输水流道及消力池等。明山电排站安装2.8CJ-70型全调节式轴流泵6台,水泵设计流量21.0m3/s,设计扬程5.62m。配用TDL325/36－40型1600kW同步电动机6台套，额定电压6kV,总装机容量9600kW。泵站设计流量为126m3/s，设计集雨面积867.4km2,设计排涝面积66万亩,有效排涝面积80万亩。1998~2001年对明山站进行增容技术改造，单机功率从1600kW增加到1800kW,改造后机组总装机容量为10800kW，泵站流量在设计扬程下可通过叶片角度的调节增加到150m3/s。二、气象、地质资料最热月平均最高气温：33.8℃最热月平均气温：33.4℃最热月地面下0.8m处土壤平均温度：27.7℃雷暴日数：33日／年土壤性质：粘土三、负荷类型本泵站为流域综合治理总体规划中的骨干工程之一。泵站年最大负荷利用小时Tmax=2500h.四、供电电源根据供电部门提供的供电方案，泵站由位于站址西南方向的顺安变电所允许用35kV或6kV架空线路供电，变电所至本站终端杆线路总长5.0km。35kV母线在最大运行方式下系统阻抗为0.67，最小运行方式下系统阻抗为0.76。6kV侧最大三相短路容量为500MVA，最小三相短路容量为350MVA。泵站在计费计...
