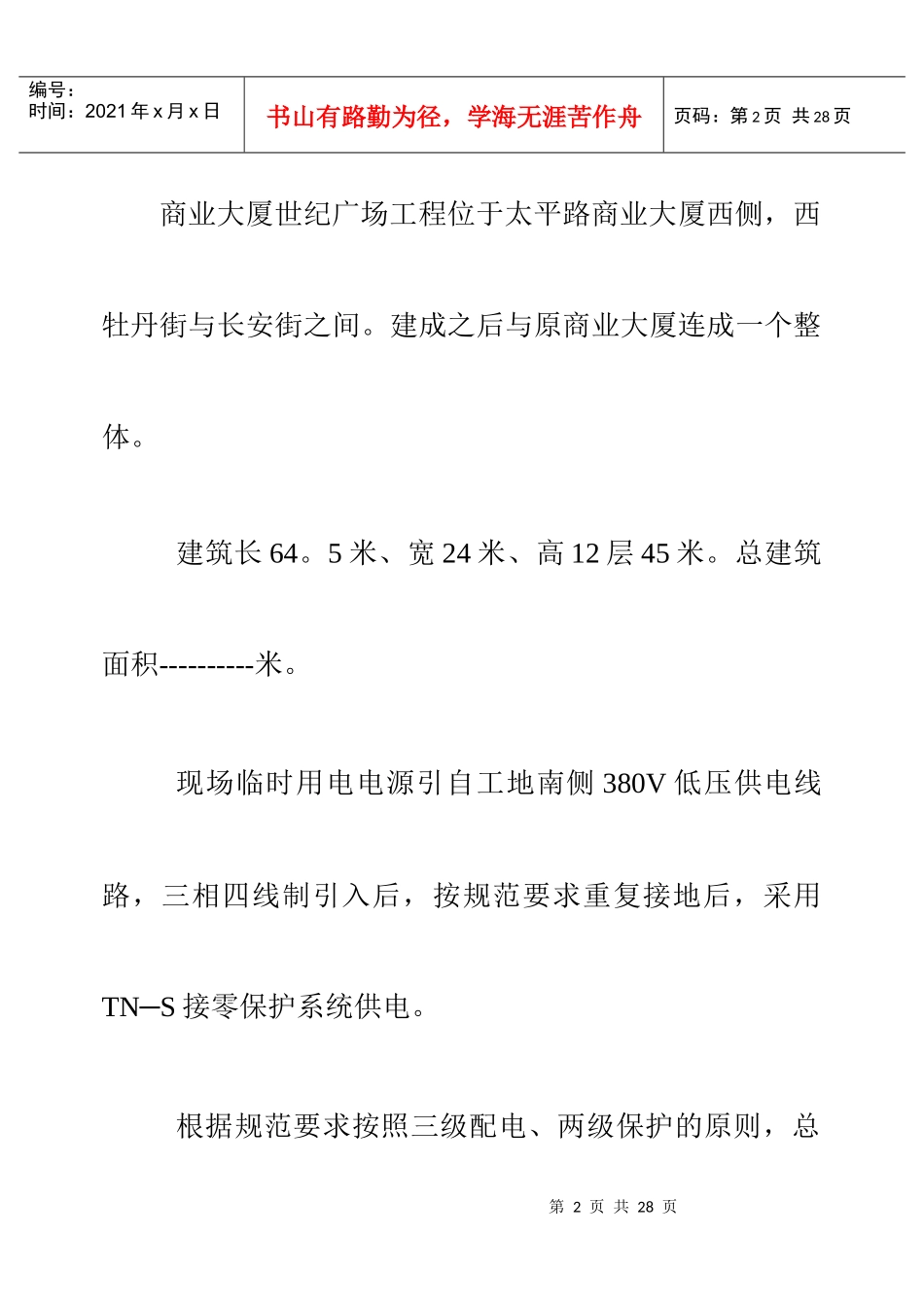

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页商业大厦世纪广场工程临时用电施工组织设计根据中华人民共和国城乡建设环境保护部部标准《施工现场临时用电安全技术规范》-JGJ46-88的要求，临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。所以需编制施工组织设计。现场勘测：第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页商业大厦世纪广场工程位于太平路商业大厦西侧，西牡丹街与长安街之间。建成之后与原商业大厦连成一个整体。建筑长64。5米、宽24米、高12层45米。总建筑面积----------米。现场临时用电电源引自工地南侧380V低压供电线路，三相四线制引入后，按规范要求重复接地后，采用TN─S接零保护系统供电。根据规范要求按照三级配电、两级保护的原则，总第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页配电箱采用自动空气开关作为总开关，下分四个回路分别给三个分配电箱送电及一个备用回路，每个回路设一个刀闸一个漏电断路器，作为第一级配电。将现场分三个回路，分别用三个分配电箱供电做为第二级配电装置。第一个分配电箱塔吊和搅拌机，第二个分配电箱电焊机、切断机、弯曲机和调直机，第三个分配电箱塔吊、搅拌机和木工电锯。内设一个总开关，及各分设备的开关。在每台设备三米内设一操作箱做为第三级配电，安装第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页一个刀闸及一个漏电断路器，作为第二级保护。本系统利用桩基础主筋经过测试，符合规范要求作为重复接地的接地体。本用电系统主配电室设于建筑物南侧，-----用电负荷计算：设备数量额定容量备注混凝土搅拌机一台5．5kw混凝土振捣器四台4×1.5kw塔式起重机两台2×15kw卷扬第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页计算负荷设备数量额定容量备注混凝土搅拌机一台5．5kw混凝土振捣器四台4×1.5kw塔式起重机两台2×15kw卷扬第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页1、混凝土搅拌机k=1cosφ=0.65tgφ=1.17pjs1=kpe1=1×5.5kwQjs1=pjs1⋅tgφ=5.5×1.17=6.4KVAR2、混凝土振捣器k=0.7cosφ=0.7tgφ=1.02pjs2=kpe2=0.7×(4×1.5)=4.2kwQjs2=pjs2⋅tgφ=4.2×1.02=4.283、塔式起重机k=0.7cosφ=0.65tgφ=1.17第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页pjs3=2kpe3¿2×0.7×(15+3+2.8)¿29.12kwQjs3=pjs3⋅tgφ=29.12×1.17¿34.07KVAR4、钢筋切断机k=0.5cosφ=0.7tgφ=1.02pjs4=kpe4=0.5×2.2=1.1kwQjs4=pjs4⋅tgφ=1.1×1.02¿1.12KVAR5、钢筋弯曲机k=0.5cosφ=0.7tgφ=1.02第8页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共28页pjs5=kpe5=0.5×2.2=1.1kwQjs5=pjs5⋅tgφ=1.1×1.02¿1.12KVAR6、钢筋调直机k=0.7cosφ=0.65tgφ=1.17pjs6=kpe6=0.7×2.2=1.54kwQjs6=pjs6⋅tgφ=1.54×1.17¿1.80KVAR7、木工电锯k=0.6cosφ=0.65tgφ=1.17pjs7=kpe7=0.6×3.0=1.8kwQjs7=pjs7⋅tgφ=1.8×1.17¿2.1KVAR第9页共28页第8页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共28页8、电焊机k=0.45cosφ=0..45tgφ=1.98pjs8=kpe8=0.45×30=13.5kwQjs8=pjs8⋅tgφ=13.5×1.98¿26.73KVAR9、照明k=0.35cosφ=1tgφ=0pjs9=kpe9=0.35×20=7kwQjs9=pjs9⋅tgφ=7×0¿0KVAR总负荷量计算：对于低压干线可取kΣ=0.9第10页共28页第9页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共28页PΣjs=KΣ(Pjs1+Pjs2+Pjs3+¿⋅¿⋅¿⋅+Pjs9)¿0.9×(5.5+4.2+29.12+1.1+1.1+1.54+1.8+13.5+7)=58.37kwQΣjs=KΣ(Qjs1+Qjs2+Qjs3+¿⋅¿⋅¿⋅+Qjs9)¿0.9(6.4+4.28+34.07+1.12+1.12+1.8+2.1+26.73)=69.73SΣjs=√PΣjs2+QΣjs2=√58....
