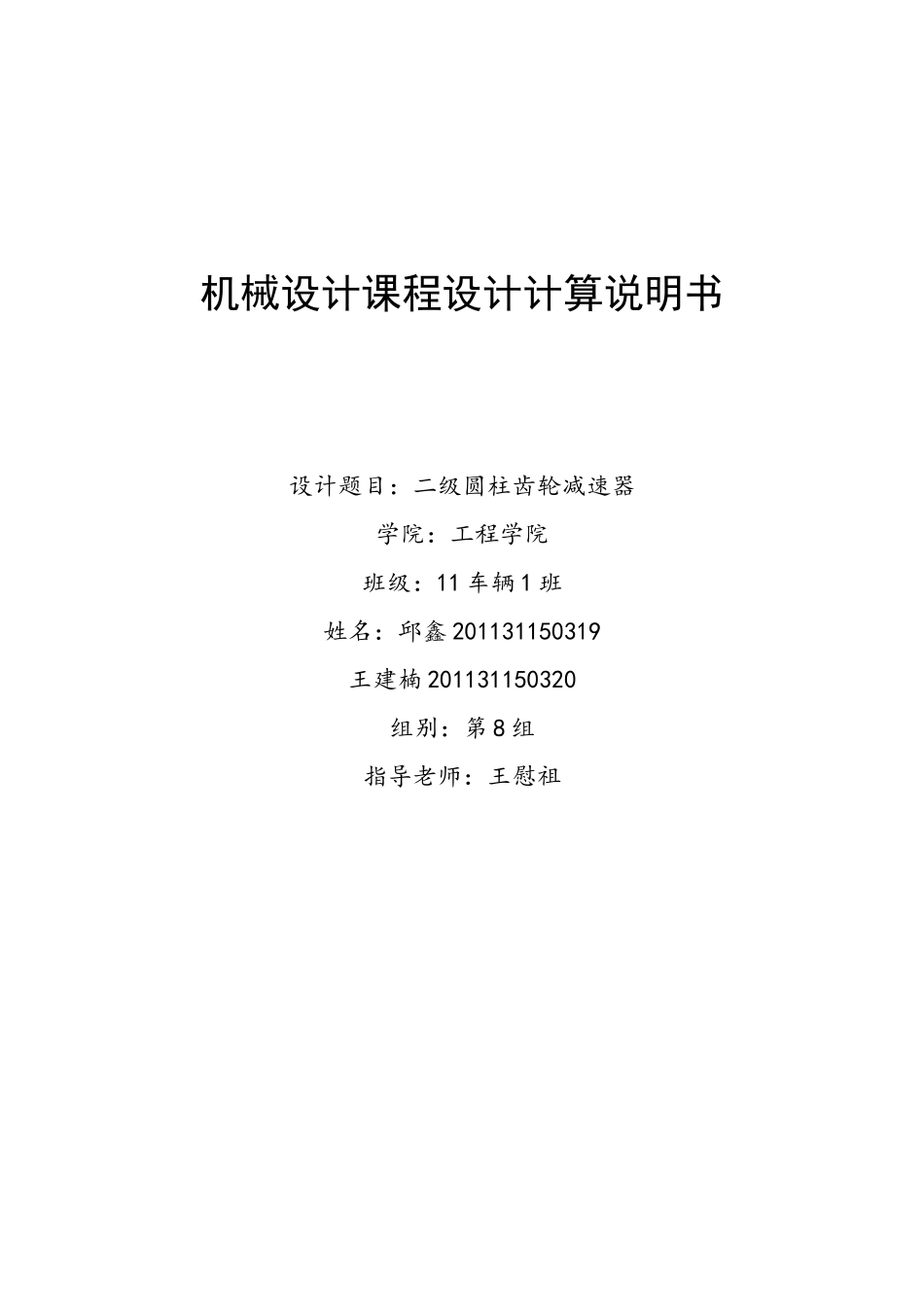

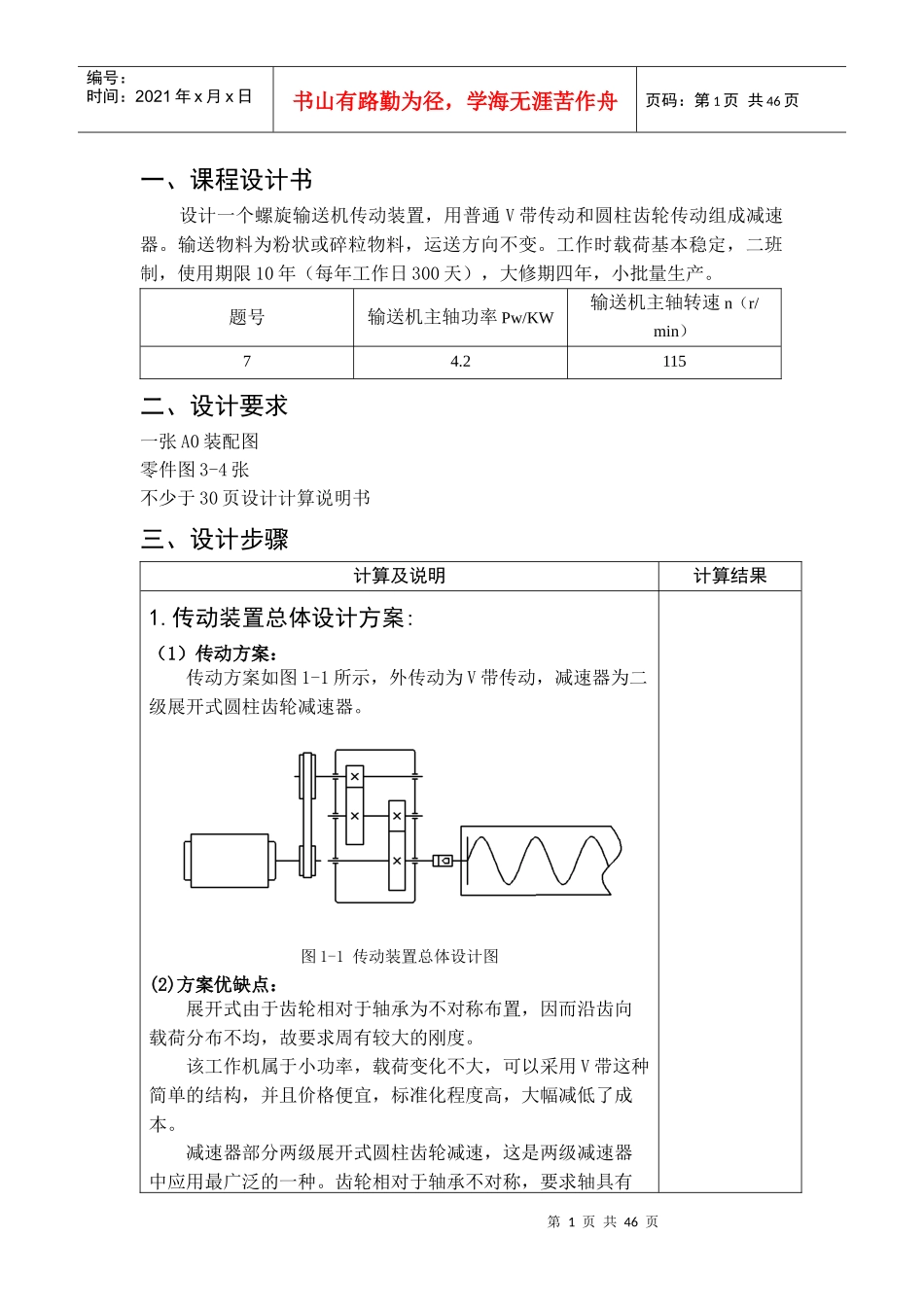

机械设计课程设计计算说明书设计题目：二级圆柱齿轮减速器学院：工程学院班级：11车辆1班姓名：邱鑫201131150319王建楠201131150320组别：第8组指导老师：王慰祖0目录一、课程设计书…………………………………………………[2]二、设计要求……………………………………………………[2]三、设计步骤……………………………………………………[2]1.传动装置总体设计方案……………………………………[2]2.电动机的选择………………………………………………[3]3.确定传动装置的总传动比和分配传动比…………………[3]4.计算传动装置的运动和动力参数…………………………[4]5.设计V带和带轮……………………………………………[5]6.齿轮的设计…………………………………………………[9]7.传动轴的设计和轴承的选用……………………………[24]8.键联接设计………………………………………………[36]9.箱体结构的设计…………………………………………[37]10.润滑密封设计……………………………………………[39]11.联轴器设计………………………………………………[39]四、设计小结…………………………………………………[40]五、参考资料…………………………………………………[40]第1页共46页0编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页一、课程设计书设计一个螺旋输送机传动装置，用普通V带传动和圆柱齿轮传动组成减速器。输送物料为粉状或碎粒物料，运送方向不变。工作时载荷基本稳定，二班制，使用期限10年（每年工作日300天），大修期四年，小批量生产。题号输送机主轴功率Pw/KW输送机主轴转速n（r/min）74.2115二、设计要求一张A0装配图零件图3-4张不少于30页设计计算说明书三、设计步骤计算及说明计算结果1.传动装置总体设计方案:（1）传动方案：传动方案如图1-1所示，外传动为V带传动，减速器为二级展开式圆柱齿轮减速器。图1-1传动装置总体设计图(2)方案优缺点：展开式由于齿轮相对于轴承为不对称布置，因而沿齿向载荷分布不均，故要求周有较大的刚度。该工作机属于小功率，载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅减低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有123第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页较大的刚度。（3）传动效率V带的效率η1=0.96；滚子轴承的效率；齿轮传动的效率（6~7级精度齿轮传动）；联轴器效率；传动装置的总效率ηa:ηa=η1η23η32η4=0.96×0.983×0.982×0.99=0.859；2.电动机的选择电动机所需工作功率为：输送机主轴转速经查表按推荐的传动比合理范围，V带传动的传动比:，两级圆柱齿轮减速器传动比:，则总传动比合理范围为:，电动机转速的可选范围为:综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，选定Y132S2-2型电机，参数如下表：3.确定传动装置的总传动比和分配传动比（1）总传动比η1=0.96电动机型号额定功率kW同步转速r/min满载转速r/min重量kgY132S2-27.53000290072第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页由选定的电动机满载转速和输送机主动轴转速，可得传动装置总传动比为（2）分配传动装置传动比，式中i0,i分别为带传动和减速器的传动比。为使V带传动外廓尺寸不致过大，初步取，则减速器传动比为对展开式二级圆柱齿轮减速器，可取则4.计算传动装置的运动和动力参数（1）各轴转速n1=nm/i0=2900/2.81=1032.03r/minn2=n1/i1=1032.03/3.41=302.65r/minn3=n2/i2=302.65/2.63=115.08r/min（2）各轴输入功率:轴Ⅰ的输入功率:轴Ⅱ的输入功率:轴Ⅲ的输入功率:（3）各州输出功率:轴Ⅰ的输出功率:轴Ⅱ的输出功率:轴Ⅲ的输出功率:（4）各轴输入转矩:电动机轴的输出转矩:n1=1032r/minn2=302.65r/minn3=115.08r/min第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页轴Ⅰ的输入转矩：轴Ⅱ的输入转矩：轴...
