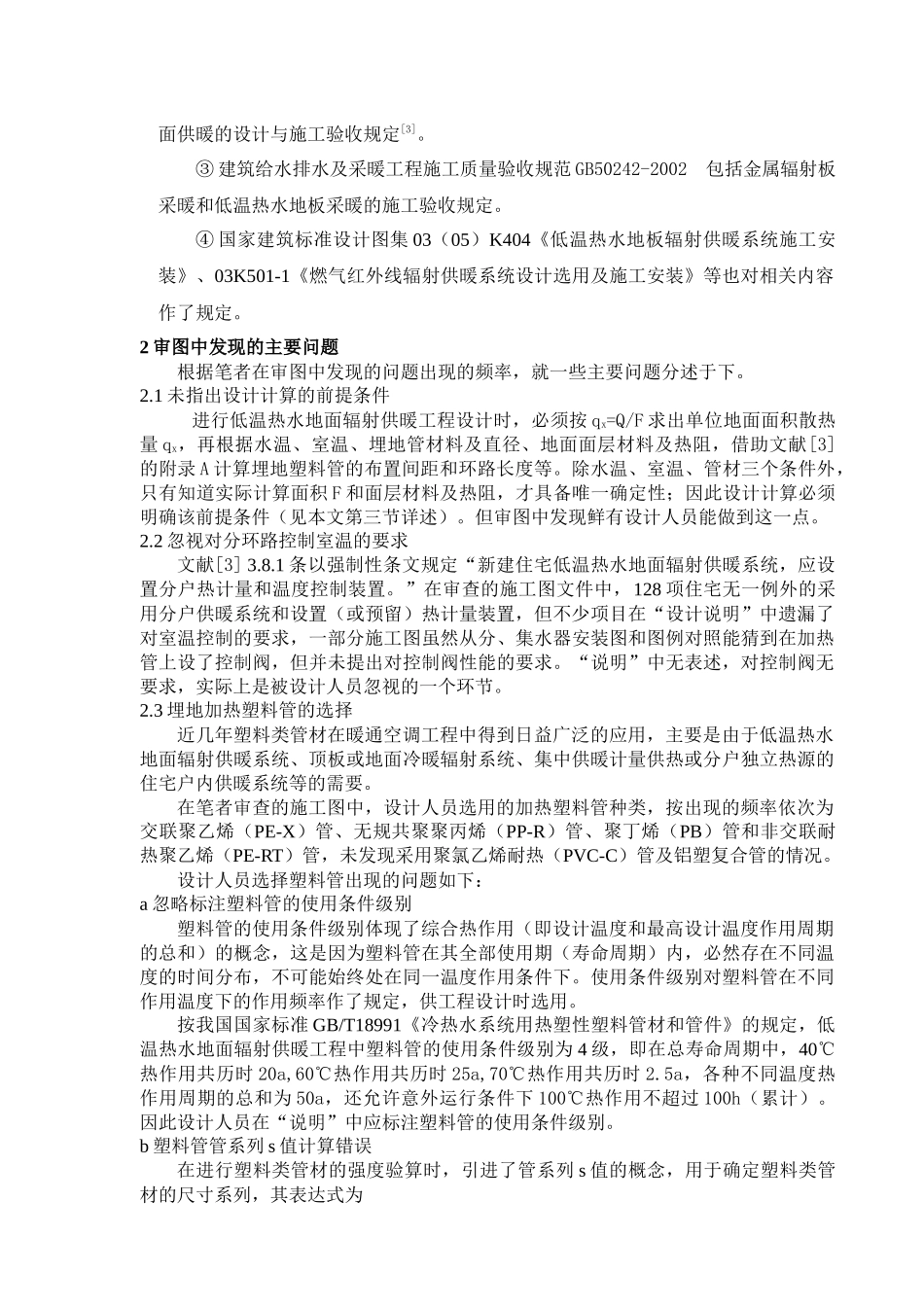

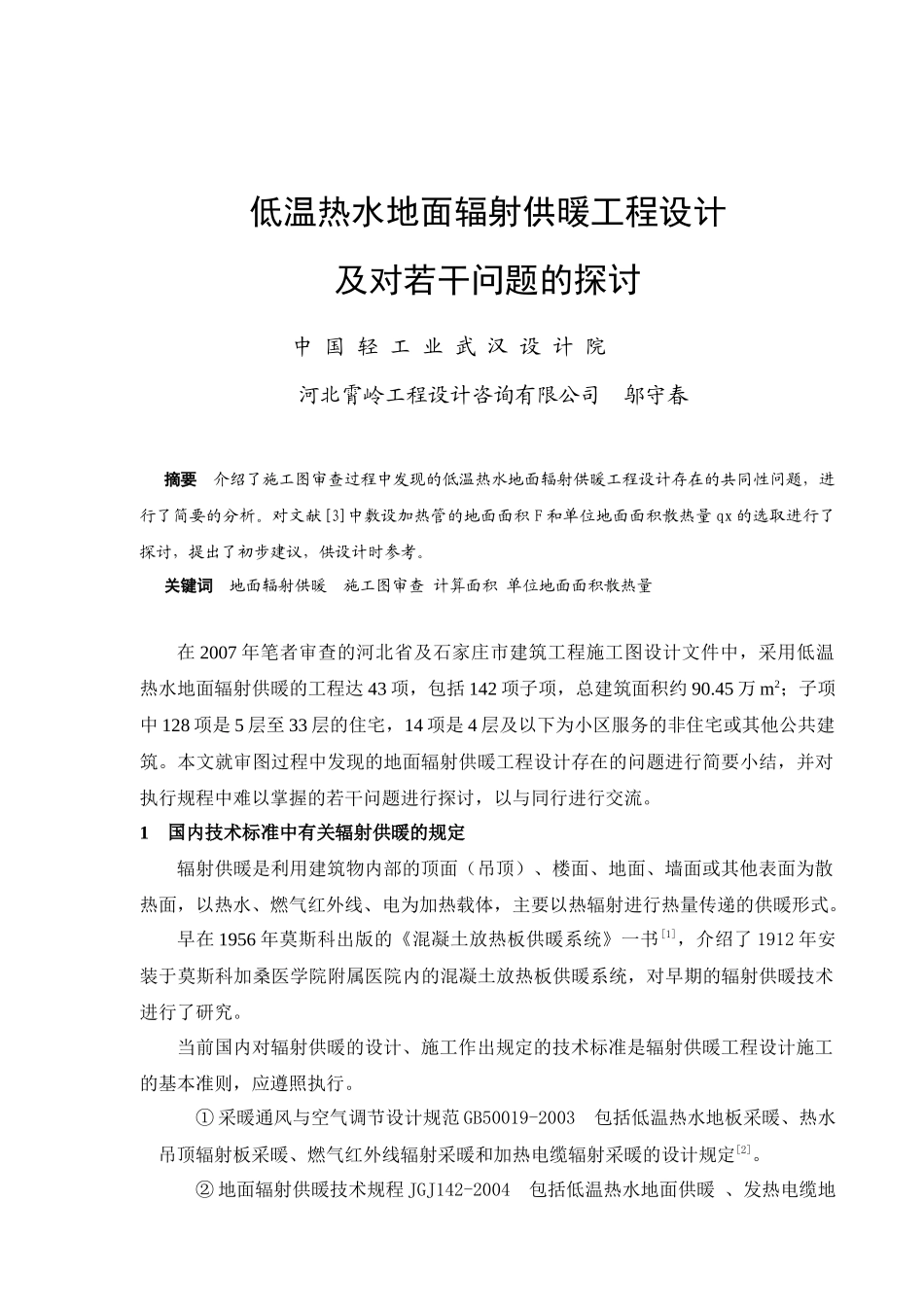

低温热水地面辐射供暖工程设计及对若干问题的探讨中国轻工业武汉设计院河北霄岭工程设计咨询有限公司邬守春摘要介绍了施工图审查过程中发现的低温热水地面辐射供暖工程设计存在的共同性问题，进行了简要的分析。对文献[3]中敷设加热管的地面面积F和单位地面面积散热量qx的选取进行了探讨，提出了初步建议，供设计时参考。关键词地面辐射供暖施工图审查计算面积单位地面面积散热量在2007年笔者审查的河北省及石家庄市建筑工程施工图设计文件中，采用低温热水地面辐射供暖的工程达43项，包括142项子项，总建筑面积约90.45万m2；子项中128项是5层至33层的住宅，14项是4层及以下为小区服务的非住宅或其他公共建筑。本文就审图过程中发现的地面辐射供暖工程设计存在的问题进行简要小结，并对执行规程中难以掌握的若干问题进行探讨，以与同行进行交流。1国内技术标准中有关辐射供暖的规定辐射供暖是利用建筑物内部的顶面（吊顶）、楼面、地面、墙面或其他表面为散热面，以热水、燃气红外线、电为加热载体，主要以热辐射进行热量传递的供暖形式。早在1956年莫斯科出版的《混凝土放热板供暖系统》一书[1]，介绍了1912年安装于莫斯科加桑医学院附属医院内的混凝土放热板供暖系统，对早期的辐射供暖技术进行了研究。当前国内对辐射供暖的设计、施工作出规定的技术标准是辐射供暖工程设计施工的基本准则，应遵照执行。①采暖通风与空气调节设计规范GB50019-2003包括低温热水地板采暖、热水吊顶辐射板采暖、燃气红外线辐射采暖和加热电缆辐射采暖的设计规定[2]。②地面辐射供暖技术规程JGJ142-2004包括低温热水地面供暖、发热电缆地面供暖的设计与施工验收规定[3]。③建筑给水排水及采暖工程施工质量验收规范GB50242-2002包括金属辐射板采暖和低温热水地板采暖的施工验收规定。④国家建筑标准设计图集03（05）K404《低温热水地板辐射供暖系统施工安装》、03K501-1《燃气红外线辐射供暖系统设计选用及施工安装》等也对相关内容作了规定。2审图中发现的主要问题根据笔者在审图中发现的问题出现的频率，就一些主要问题分述于下。2.1未指出设计计算的前提条件进行低温热水地面辐射供暖工程设计时，必须按qx=Q/F求出单位地面面积散热量qx，再根据水温、室温、埋地管材料及直径、地面面层材料及热阻，借助文献[3]的附录A计算埋地塑料管的布置间距和环路长度等。除水温、室温、管材三个条件外，只有知道实际计算面积F和面层材料及热阻，才具备唯一确定性；因此设计计算必须明确该前提条件（见本文第三节详述）。但审图中发现鲜有设计人员能做到这一点。2.2忽视对分环路控制室温的要求文献[3]3.8.1条以强制性条文规定“新建住宅低温热水地面辐射供暖系统，应设置分户热计量和温度控制装置。”在审查的施工图文件中，128项住宅无一例外的采用分户供暖系统和设置（或预留）热计量装置，但不少项目在“设计说明”中遗漏了对室温控制的要求，一部分施工图虽然从分、集水器安装图和图例对照能猜到在加热管上设了控制阀，但并未提出对控制阀性能的要求。“说明”中无表述，对控制阀无要求，实际上是被设计人员忽视的一个环节。2.3埋地加热塑料管的选择近几年塑料类管材在暖通空调工程中得到日益广泛的应用，主要是由于低温热水地面辐射供暖系统、顶板或地面冷暖辐射系统、集中供暖计量供热或分户独立热源的住宅户内供暖系统等的需要。在笔者审查的施工图中，设计人员选用的加热塑料管种类，按出现的频率依次为交联聚乙烯（PE-X）管、无规共聚聚丙烯（PP-R）管、聚丁烯（PB）管和非交联耐热聚乙烯（PE-RT）管，未发现采用聚氯乙烯耐热（PVC-C）管及铝塑复合管的情况。设计人员选择塑料管出现的问题如下：a忽略标注塑料管的使用条件级别塑料管的使用条件级别体现了综合热作用（即设计温度和最高设计温度作用周期的总和）的概念，这是因为塑料管在其全部使用期（寿命周期）内，必然存在不同温度的时间分布，不可能始终处在同一温度作用条件下。使用条件级别对塑料管在不同作用温度下的作用频率作了规定，供工程设计时选用。按我国国家标准GB/T18991《冷热水系统用热塑性塑料管材和管件》的规定，低温热水地面辐射...
