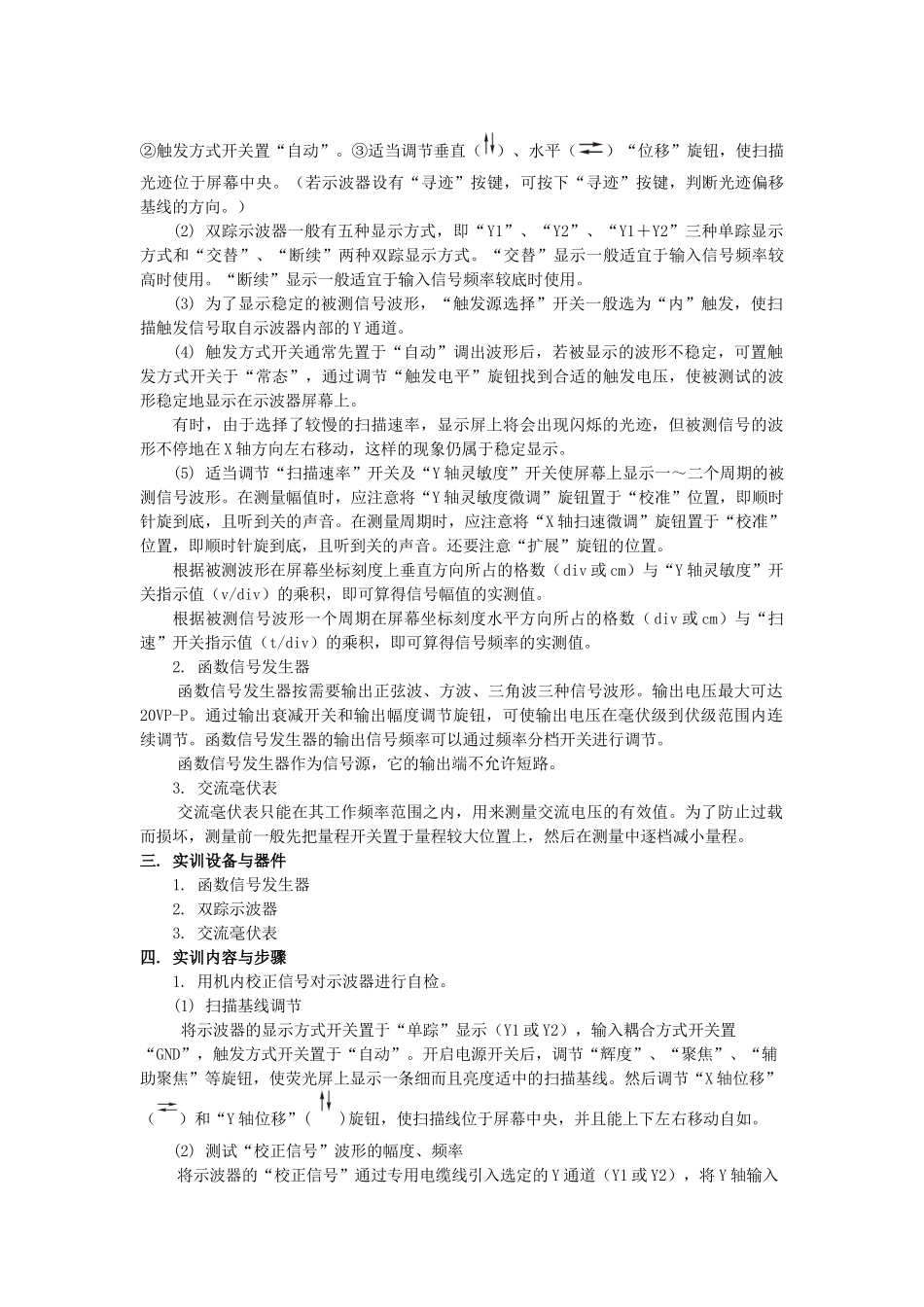

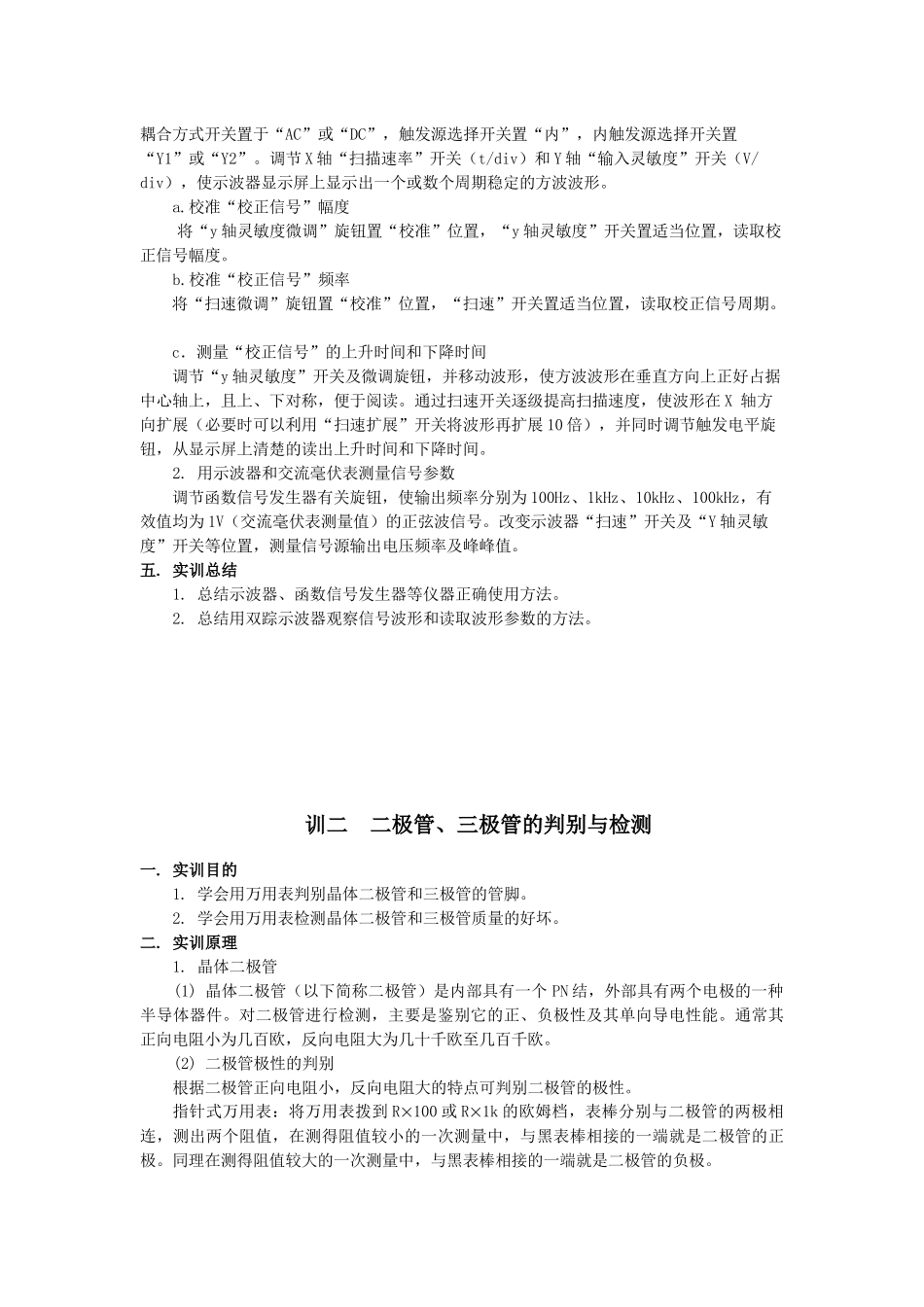

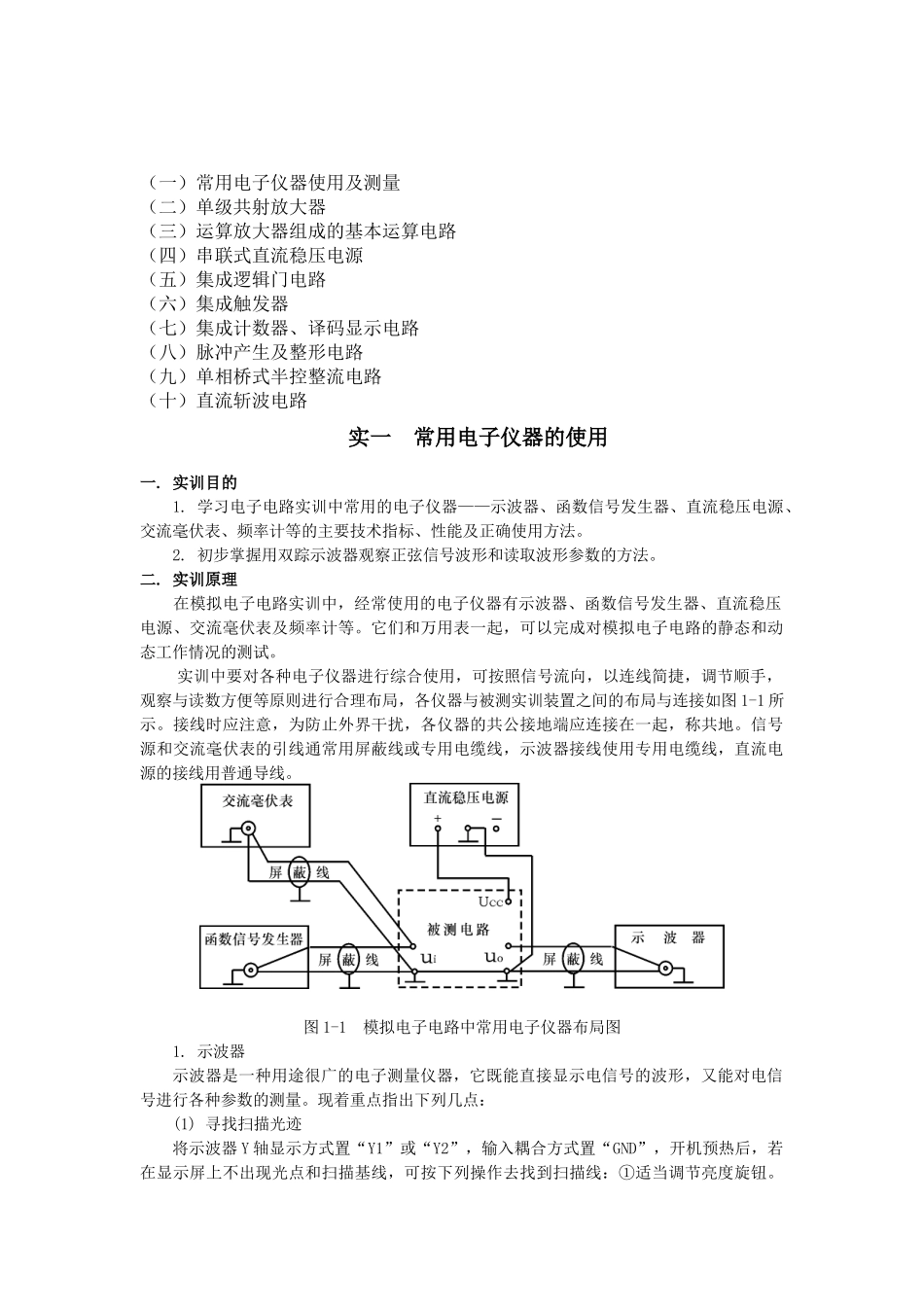

（一）常用电子仪器使用及测量（二）单级共射放大器（三）运算放大器组成的基本运算电路（四）串联式直流稳压电源（五）集成逻辑门电路（六）集成触发器（七）集成计数器、译码显示电路（八）脉冲产生及整形电路（九）单相桥式半控整流电路（十）直流斩波电路实一常用电子仪器的使用一.实训目的1.学习电子电路实训中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。2.初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。二.实训原理在模拟电子电路实训中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。实训中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实训装置之间的布局与连接如图1-1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。图1-1模拟电子电路中常用电子仪器布局图1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。现着重点指出下列几点：(1)寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。②触发方式开关置“自动”。③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。）(2)双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”两种双踪显示方式。“交替”显示一般适宜于输入信号频率较高时使用。“断续”显示一般适宜于输入信号频率较底时使用。(3)为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。(4)触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。有时，由于选择了较慢的扫描速率，显示屏上将会出现闪烁的光迹，但被测信号的波形不停地在X轴方向左右移动，这样的现象仍属于稳定显示。(5)适当调节“扫描速率”开关及“Y轴灵敏度”开关使屏幕上显示一～二个周期的被测信号波形。在测量幅值时，应注意将“Y轴灵敏度微调”旋钮置于“校准”位置，即顺时针旋到底，且听到关的声音。在测量周期时，应注意将“X轴扫速微调”旋钮置于“校准”位置，即顺时针旋到底，且听到关的声音。还要注意“扩展”旋钮的位置。根据被测波形在屏幕坐标刻度上垂直方向所占的格数（div或cm）与“Y轴灵敏度”开关指示值（v/div）的乘积，即可算得信号幅值的实测值。根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div或cm）与“扫速”开关指示值（t/div）的乘积，即可算得信号频率的实测值。2.函数信号发生器函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20VP-P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。函数信号发生器的输出信号频率可以通过频率分档开关进行调节。函数信号发生器作为信号源，它的输出端不允许短路。3.交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。三.实训设备与器件1.函数信号发生器2.双踪示波器3.交流毫伏表四.实训内容与步骤1.用机内校正信号对示波器进行自检。(1)扫描基线调节将示波器的显示方式开关置于“单踪”显示（Y1或Y2），输入耦合方式开关置“GND”，触发方式开关置于“自动”。开启电源开关后，...
