DK77系列数控线切割机床VIP免费

DK77系列数控线切割机床_第1页
1/14
DK77系列数控线切割机床_第2页
2/14
DK77系列数控线切割机床_第3页
3/14

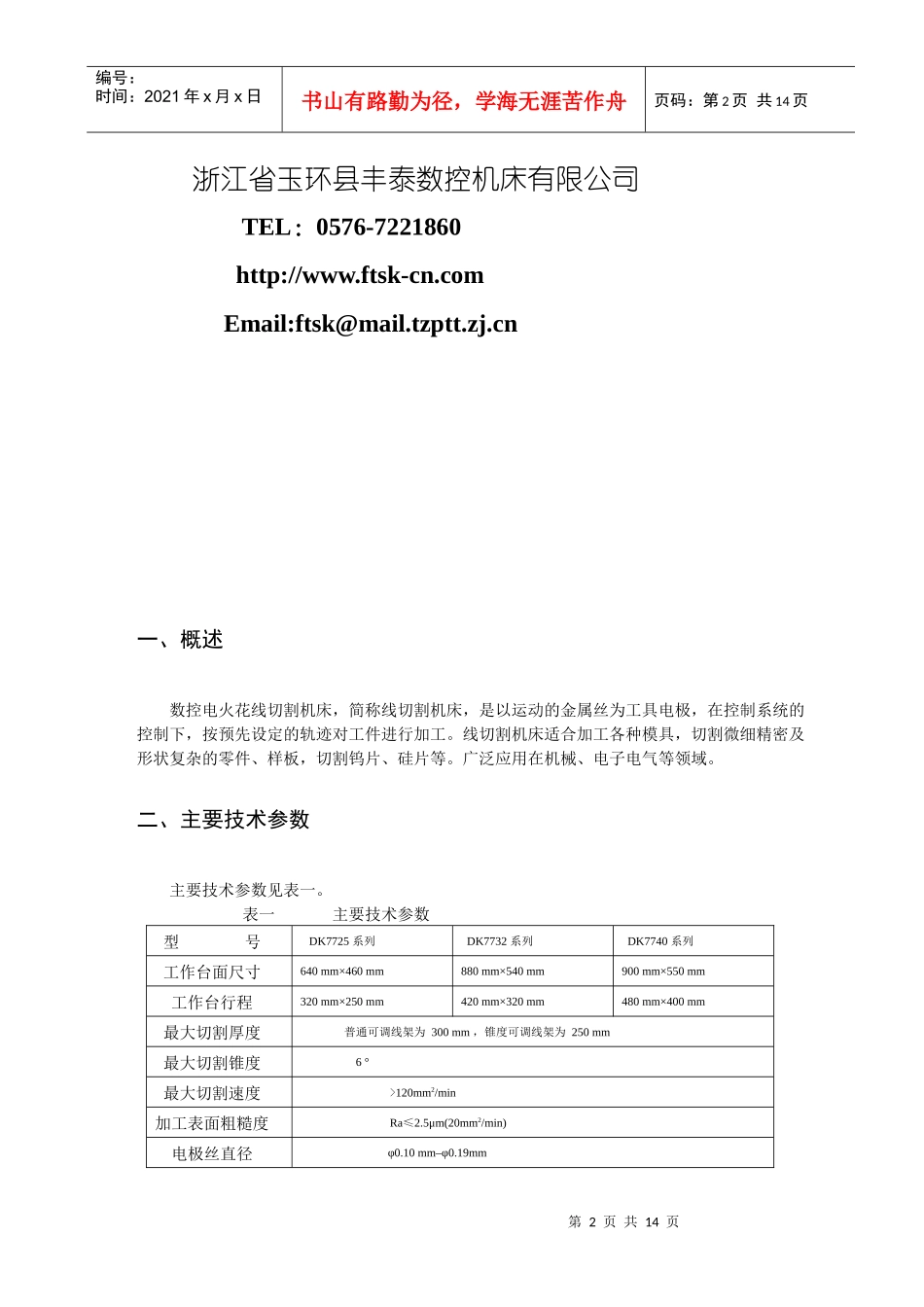

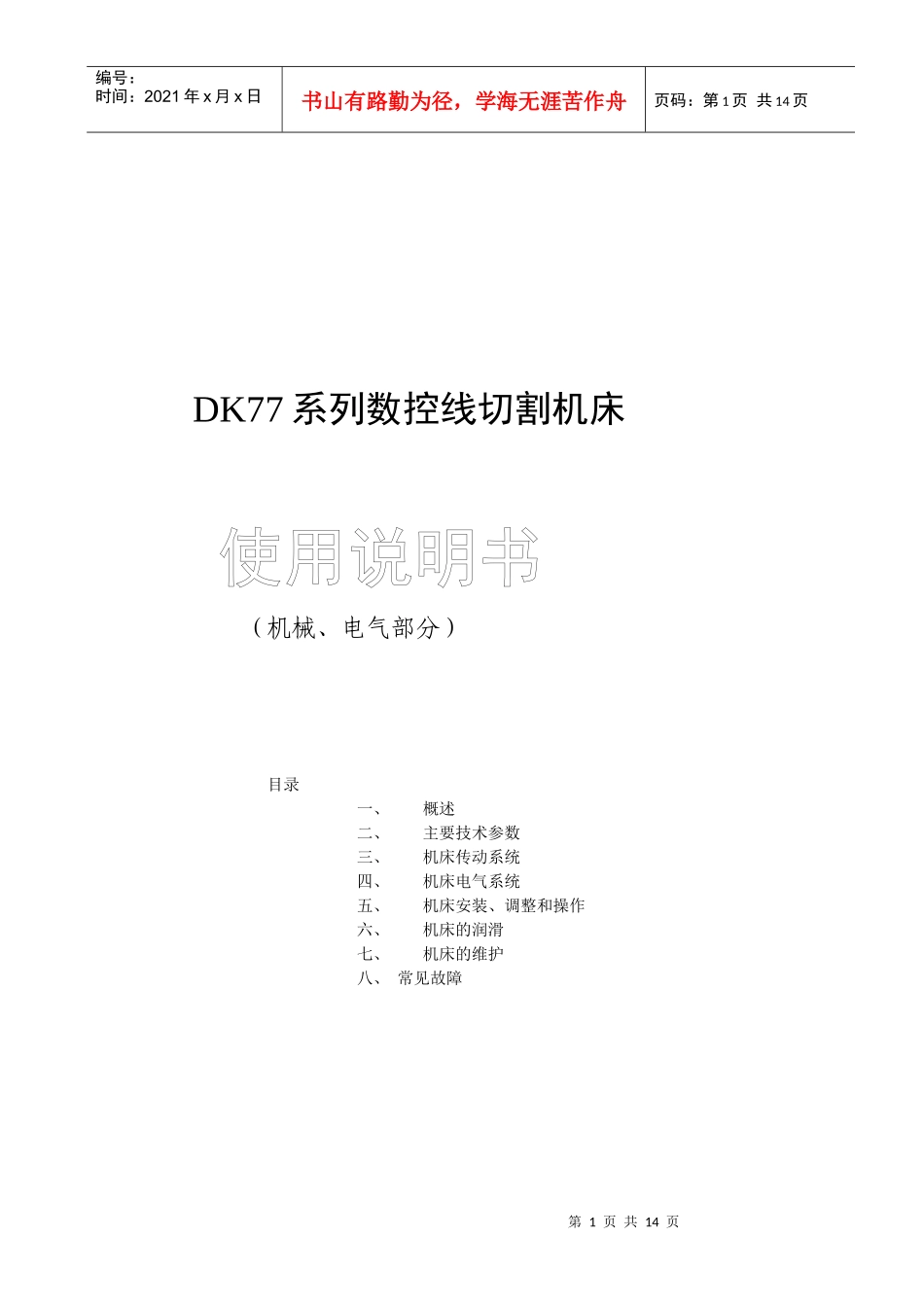

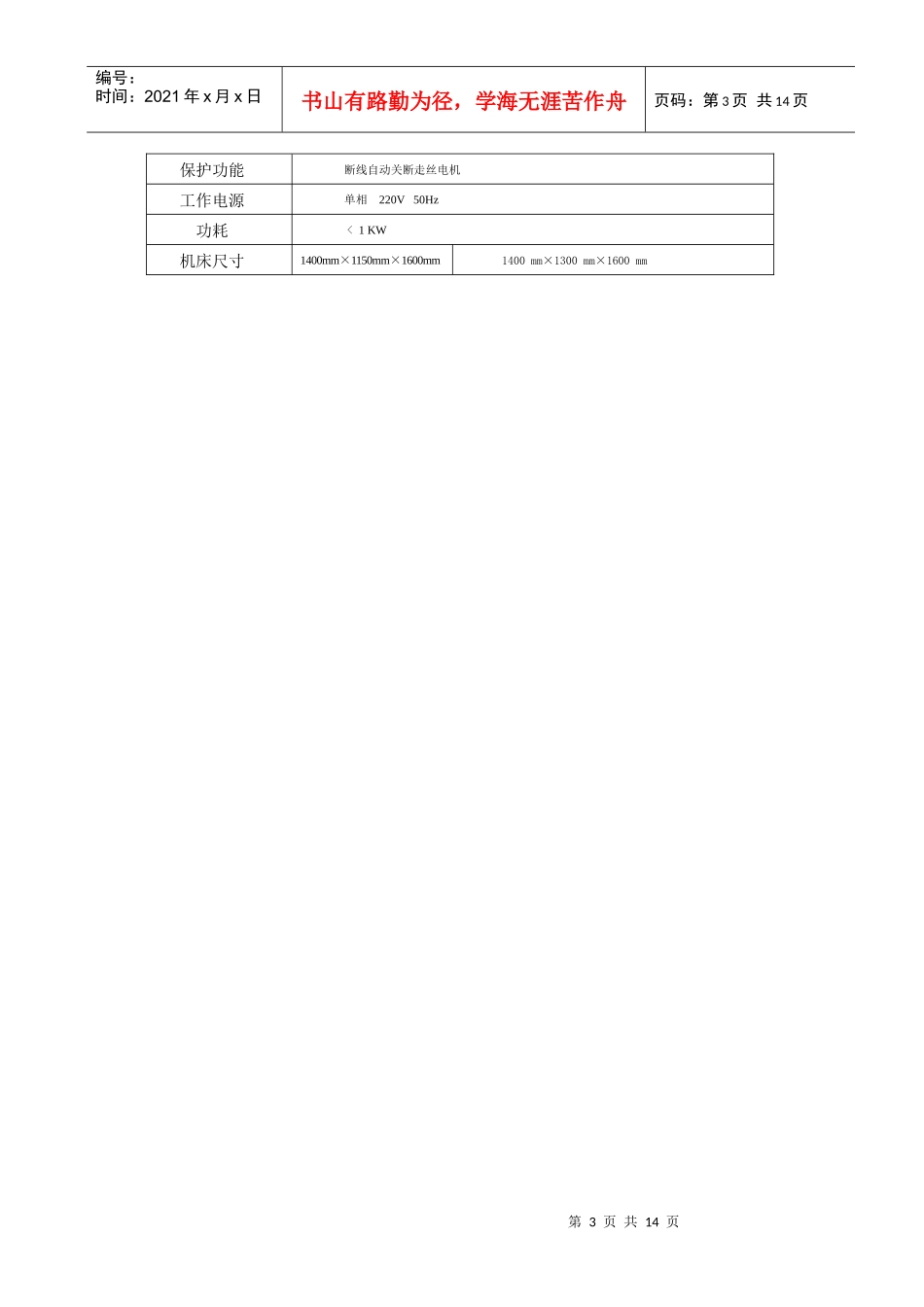

第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页DK77系列数控线切割机床使用说明书(机械、电气部分)目录一、概述二、主要技术参数三、机床传动系统四、机床电气系统五、机床安装、调整和操作六、机床的润滑七、机床的维护八、常见故障第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页浙江省玉环县丰泰数控机床有限公司TEL:0576-7221860http://www.ftsk-cn.comEmail:ftsk@mail.tzptt.zj.cn一、概述数控电火花线切割机床,简称线切割机床,是以运动的金属丝为工具电极,在控制系统的控制下,按预先设定的轨迹对工件进行加工。线切割机床适合加工各种模具,切割微细精密及形状复杂的零件、样板,切割钨片、硅片等。广泛应用在机械、电子电气等领域。二、主要技术参数主要技术参数见表一。表一主要技术参数型号DK7725系列DK7732系列DK7740系列工作台面尺寸640mm×460mm880mm×540mm900mm×550mm工作台行程320mm×250mm420mm×320mm480mm×400mm最大切割厚度普通可调线架为300mm,锥度可调线架为250mm最大切割锥度6°最大切割速度>120mm2/min加工表面粗糙度Ra≤2.5μm(20mm2/min)电极丝直径φ0.10mm–φ0.19mm第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页保护功能断线自动关断走丝电机工作电源单相220V50Hz功耗<1KW机床尺寸1400mm×1150mm×1600mm1400mm×1300mm×1600mm第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页三、机床传动系统机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。传动系统图见图一。滚动轴承、电机型号规格见表二。第5页共14页第4页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共14页第6页共14页第5页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共14页图一传动系统图表二滚动轴承、电机型号规格编号名称型号规格精度数量安装部位Z1轴承D204E2丝筒运丝Z2轴承D204D2丝筒Z3轴承D203C1拖板丝杠Z4轴承D36105C2拖板丝杠Z5轴承D36105C2拖板丝杠Z6轴承D24D2排丝轮Z7轴承D24D4上下导轮Z8轴承D204D2丝筒Z9轴承D203C1拖板丝杠M直流永磁电机110SYT51110V/2.5A1丝筒MX步进电机75BC00330VDC/4A1拖板丝杠MY步进电机75BC00330VDC/4A1拖板丝杠单相电泵单相220V1水箱1、工作台的传动过程:X方向:控制系统送出进给脉冲→→X轴步进电机MX→→齿轮6/齿轮5→→丝杆CX→→螺母LX→→下拖板;Y方向:控制系统送出进给脉冲→→Y轴步进电机MY→→齿轮7/齿轮8→→丝杆CY→→螺母LY→→上拖板;控制系统每送出一个脉冲,工作台拖板移动0.001mm。另外用X、Y方向两个手摇手柄也可以使工作台实现X、Y方向移动。2、运丝装置的传动过程:运丝电机M→→联轴器→→贮丝筒高速旋转→→齿轮4/齿轮3→→齿轮2/齿轮1→→丝杆C→→螺母L→→行程开关;运丝装置带动电极丝按一定线速度运动,通过线架上的排丝轮、导轮将电极丝整齐地排绕在贮丝筒上,行程限位开关控制贮丝筒的正反转。四、机床电气系统机床电气原理图见图二,符合有关国家标准。机床与控制器、高频电源、步进电源的第7页共14页第6页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共14页连线接口见图三。机床电气操作面板示意图见图四。机床电源为单相220V/50H,机床的三芯电源插座按标准接地,严禁供电插座的接地芯片与电源中性线相连。照明灯规格为24V/40W。机床电气器件清单见表三。第8页共14页第7页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共14页图二机床电气原理图第9页共14页第8页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共14页图三连线接口图图四操作面板图如图五示,安装好机床,接好电源线,合上闸,即可对机床进行操作。A连线接口1、高频电源+6、步进电机驱动电源+2、高频电源-7、8、9步进电机X轴3、高频取样+10、1...
