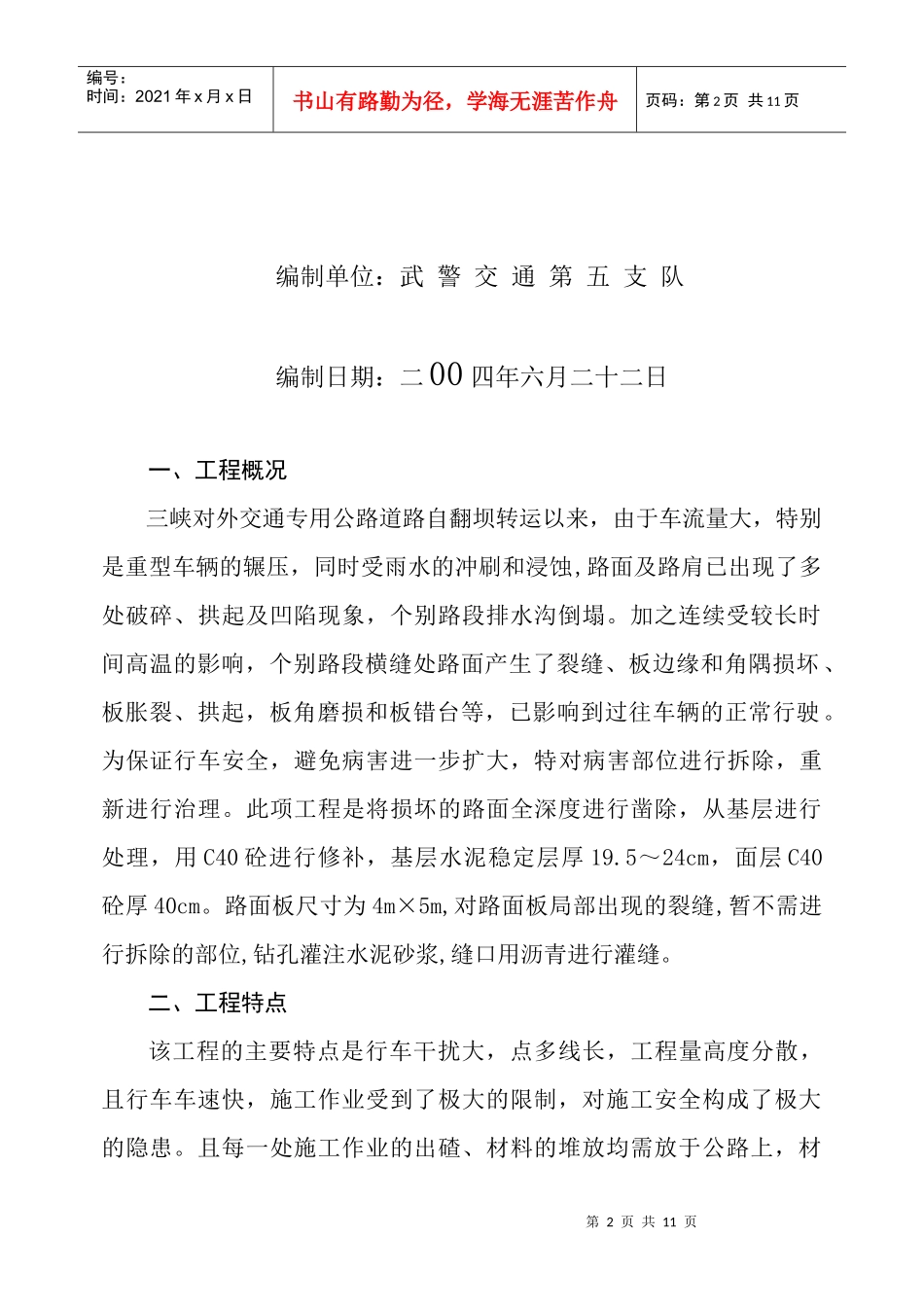

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页三峡工程对外交通专用公路路面治理工程施工组织设计合同编号：SXJ/第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页编制单位：武警交通第五支队编制日期：二00四年六月二十二日一、工程概况三峡对外交通专用公路道路自翻坝转运以来，由于车流量大，特别是重型车辆的辗压，同时受雨水的冲刷和浸蚀,路面及路肩已出现了多处破碎、拱起及凹陷现象，个别路段排水沟倒塌。加之连续受较长时间高温的影响，个别路段横缝处路面产生了裂缝、板边缘和角隅损坏、板胀裂、拱起，板角磨损和板错台等，已影响到过往车辆的正常行驶。为保证行车安全，避免病害进一步扩大，特对病害部位进行拆除，重新进行治理。此项工程是将损坏的路面全深度进行凿除，从基层进行处理，用C40砼进行修补，基层水泥稳定层厚19.5～24cm，面层C40砼厚40cm。路面板尺寸为4m×5m,对路面板局部出现的裂缝,暂不需进行拆除的部位,钻孔灌注水泥砂浆,缝口用沥青进行灌缝。二、工程特点该工程的主要特点是行车干扰大，点多线长，工程量高度分散，且行车车速快，施工作业受到了极大的限制，对施工安全构成了极大的隐患。且每一处施工作业的出碴、材料的堆放均需放于公路上，材第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页料和废碴的转运均需车辆进出，极不安全，施工作业均主要以人工操作，所有这些，给施工作业带来了很大困难。因此，施工时要严格遵守操作规程，在确保施工安全的前提下，要求尽可能缩短限施工工期。三、施工依据1、施工任务合同书SXJ/2、《水泥混凝土路面施工修补技术》3、《水泥混凝土路面施工及验收规范》4、《公路工程质量检验评定标准》四、施工工期本工程自2004年7月1日开工，至2004年12月31日完工，共历时150个日历天。五、工程施工项目及主要工程数量序号项目名称单位工程数量备注1C40砼路面凿m38002土石方挖运m312803水泥稳定层m34804C40砼路面(外加剂)m38005水泥砂浆灌缝m320006沥青灌缝m22007钻孔加固m40第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页8沥青砼m32．59专用公路四个检查站内墙粉刷m21138．2210专用公路四个检查站外墙粉刷m2612．89六、施工工艺和方法本次治理总面积约2000m2。凿除损坏路面砼，清理夯实基层，重新浇筑C40混凝土，找平。1、路面砼拆除对损坏部位的砼路面板(厚40cm)进行拆除，拆除时首先对损坏的路面进行统计分类，分清是属于那种破环形式，确定开槽宽度，开槽宽度的确定为：一是路面基础已恶化的部分要全部除掉，二是锯缝的位置应离破损位置至少50cm；三是有传力杆的位置要避开传力杆50cm进行锯缝，尽可能将裂缝或接缝包括在补块内。2、开挖和清除松散表面基层（厚15cm），进行整平,然后用蛙式夯机夯压。3、C10水泥碎石稳定层（厚度15cm）。水泥碎石混合料的拌和严格按照试验室提供的配合比配料，误差在允许范围内。所用原料必须符合要求。混合料采用人工摊铺，碾压时采用先静压后振动碾压、先慢后快、先低后高的程序，从混合料的拌和到碾压结束，必须在６小时内完成，纵缝和横缝的连接面要保证垂直，续接接头时人工挖出垂直面，方可进行。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页４、面层砼浇筑。采用C40砼（含外加剂）要求水泥、砂石规格和材质符合设计要求。振捣密实，抹面平整，达到规范要求。具体施工要求：采用小型配套机具施工。各工序施工控制如下要求：1、模板安装控制（1）应选用钢模且其外侧设有固定模板的斜支撑装置，使立模工作方便、迅速；（2）使用前对钢模的直顺度进行校正；（3）在立模时应精确放样，并检查其中线位置、设计高程和宽度、坡度、横坡度、侧面铅垂度，纵缝的顺直度和相邻模板高差；（4）严格控制模板的安装，模板间接头用螺钉固定，模板下缘与基层之间空隙用加工铁锲垫高，用道钉、钢钎控制模板下边线，用斜支撑控制模板的上边丝线，...
