加热炉装料机设计_机械设计说明书(1)VIP免费

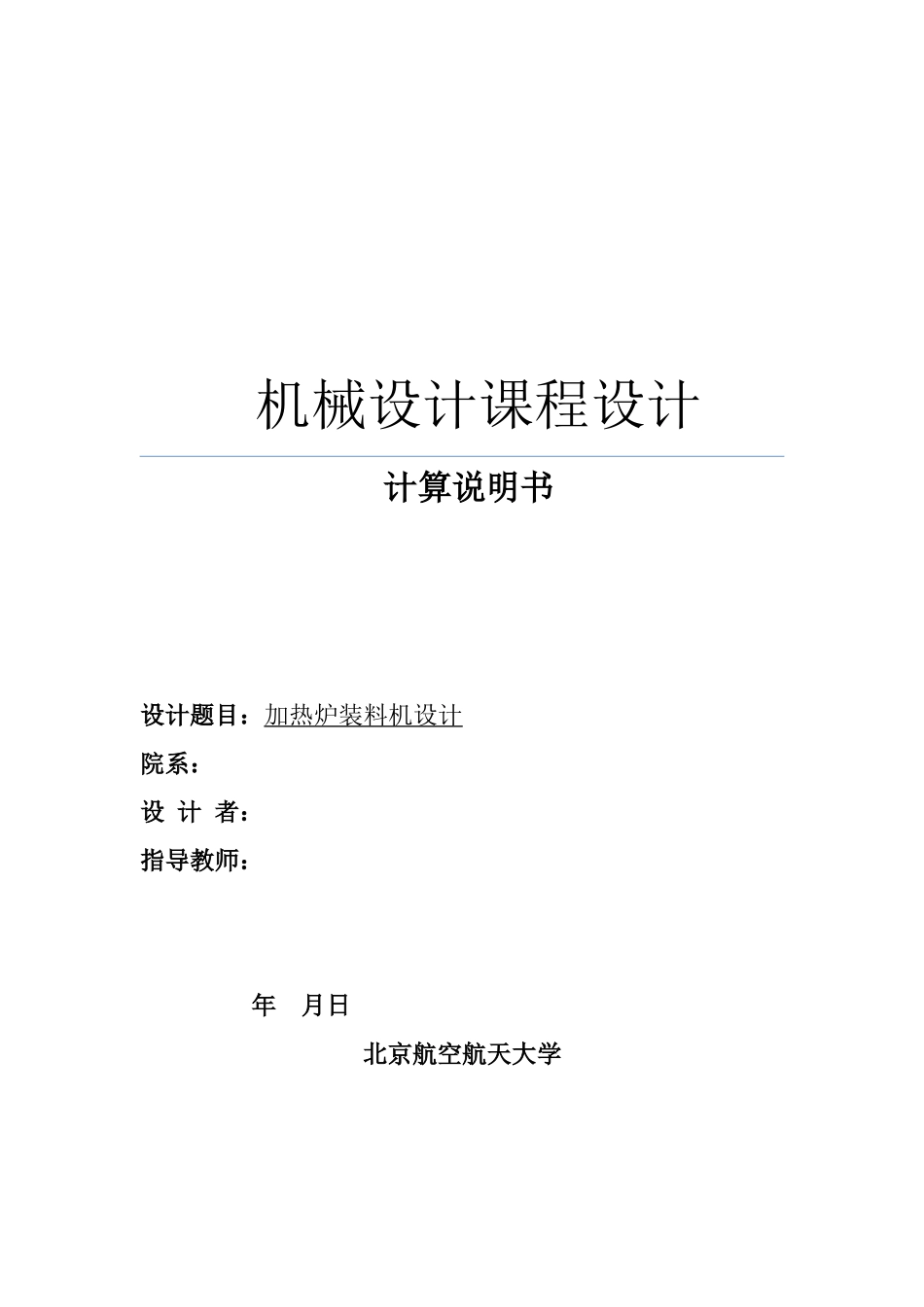

机械设计课程设计计算说明书设计题目：加热炉装料机设计院系：设计者：指导教师：年月日北京航空航天大学第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页目录一、总体方案设计..................................................................................................................3设计任务书1、设计题目：加热炉装料机2、设计要求（1）装料机用于向加热炉内送料，由电动机驱动，室内工作，通过传动装置使装料机推杆作往复移动，将物料送入加热炉内。（2）生产批量为5台。（3）动力源为三相交流电380/220V，电机单向转动，载荷较平稳。（4）使用期限为10年，每年工作300天，大修期为三年，双班制工作。（5）生产厂具有加工7、8级精度齿轮、蜗轮的能力。加热炉装料机设计参考图如图3、技术数据推杆行程200mm,所需电机功率2kw,推杆工作周期4.3s.4、设计任务（1）完成加热炉装料机总体方案设计和论证，绘制总体原理方案图。（2）完成主要传动部分的结构设计。（3）完成装配图一张（用A0或A1图纸），零件图两张。（4）编写设计说明书1份。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1、执行机构的选型与设计.................................................................................................32、传动装置方案确定........................................................................................................4二、传动零件的设计计算......................................................................................................61、联轴器............................................................................................................................62、齿轮设计........................................................................................................................63、蜗轮蜗杆设计..............................................................................................................12三、轴系结构设计及计算....................................................................................................161、轴的强度计算..............................................................................................................162、轴承校核计算..............................................................................................................243、键校核计算..................................................................................................................29四、箱体及附件设计............................................................................................................30五、润滑与密封....................................................................................................................301、齿轮、蜗杆及蜗轮的润滑...........................................................................................302、滚动轴承的润滑..........................................................................................................313、油标及排油装置..........................................................................................................314、密封形式的选择..........................................................................................................31六、技术要求........................................................................................................................31七、总结与体会....................................................................................................................32参考文献.....................
