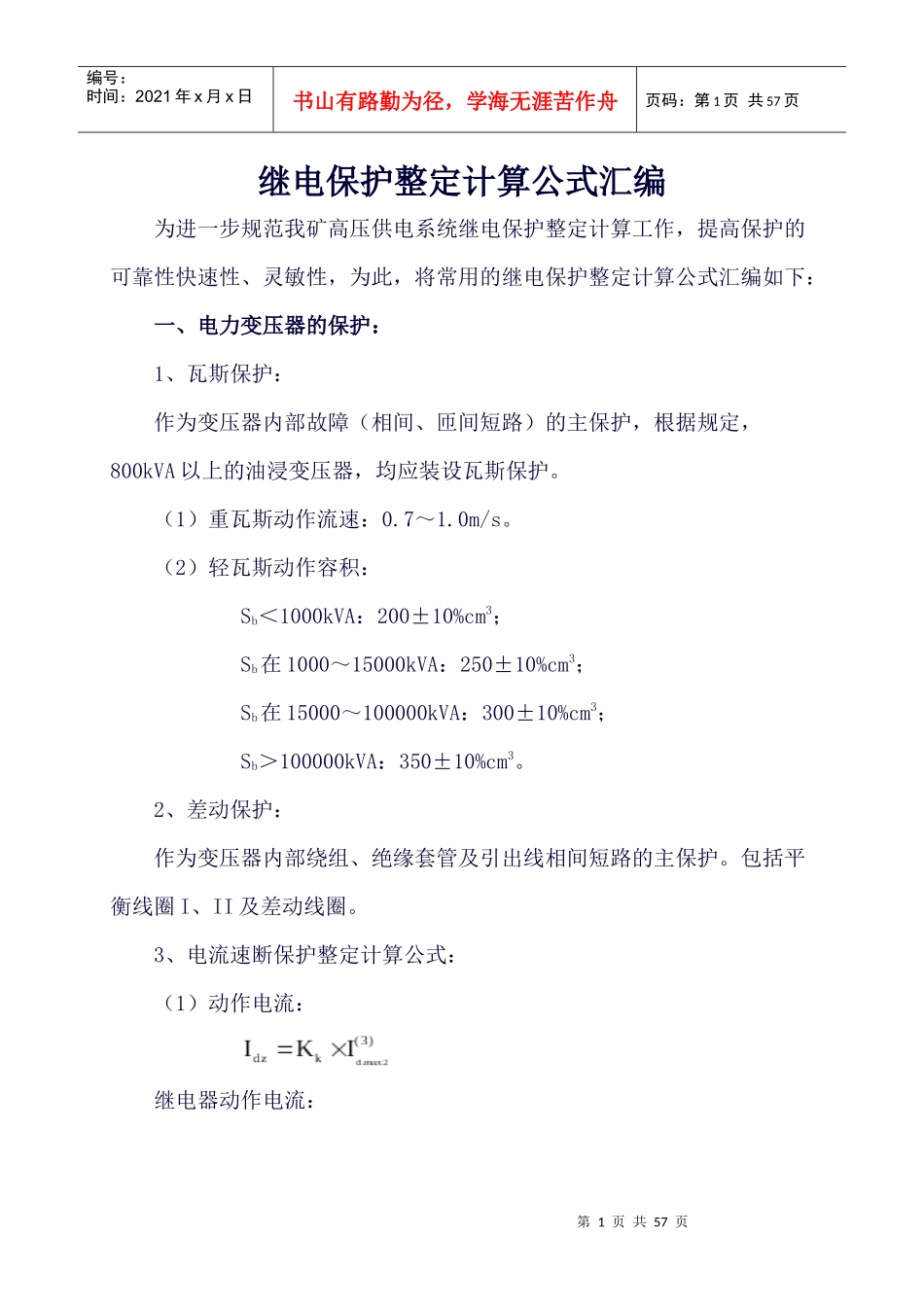

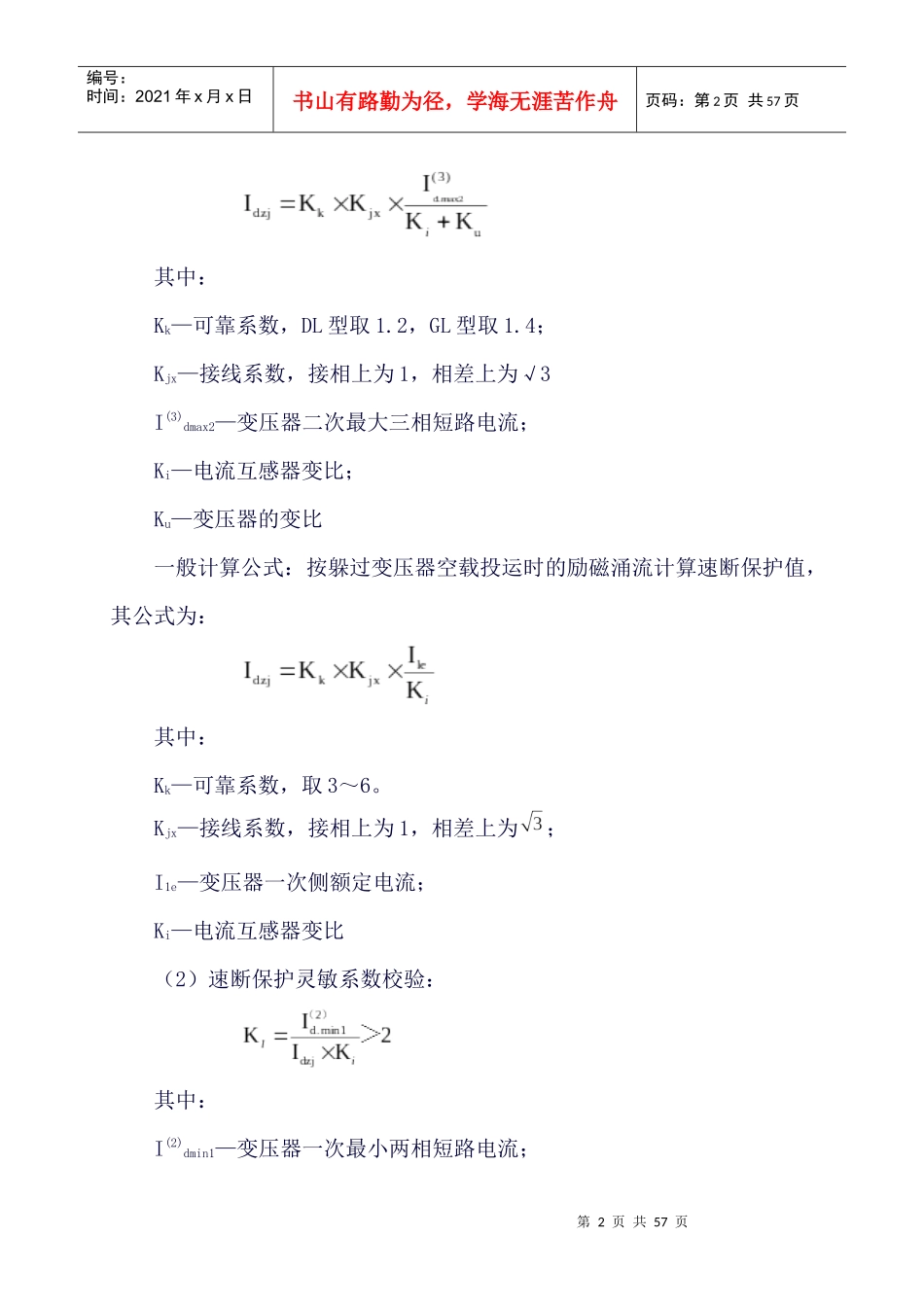

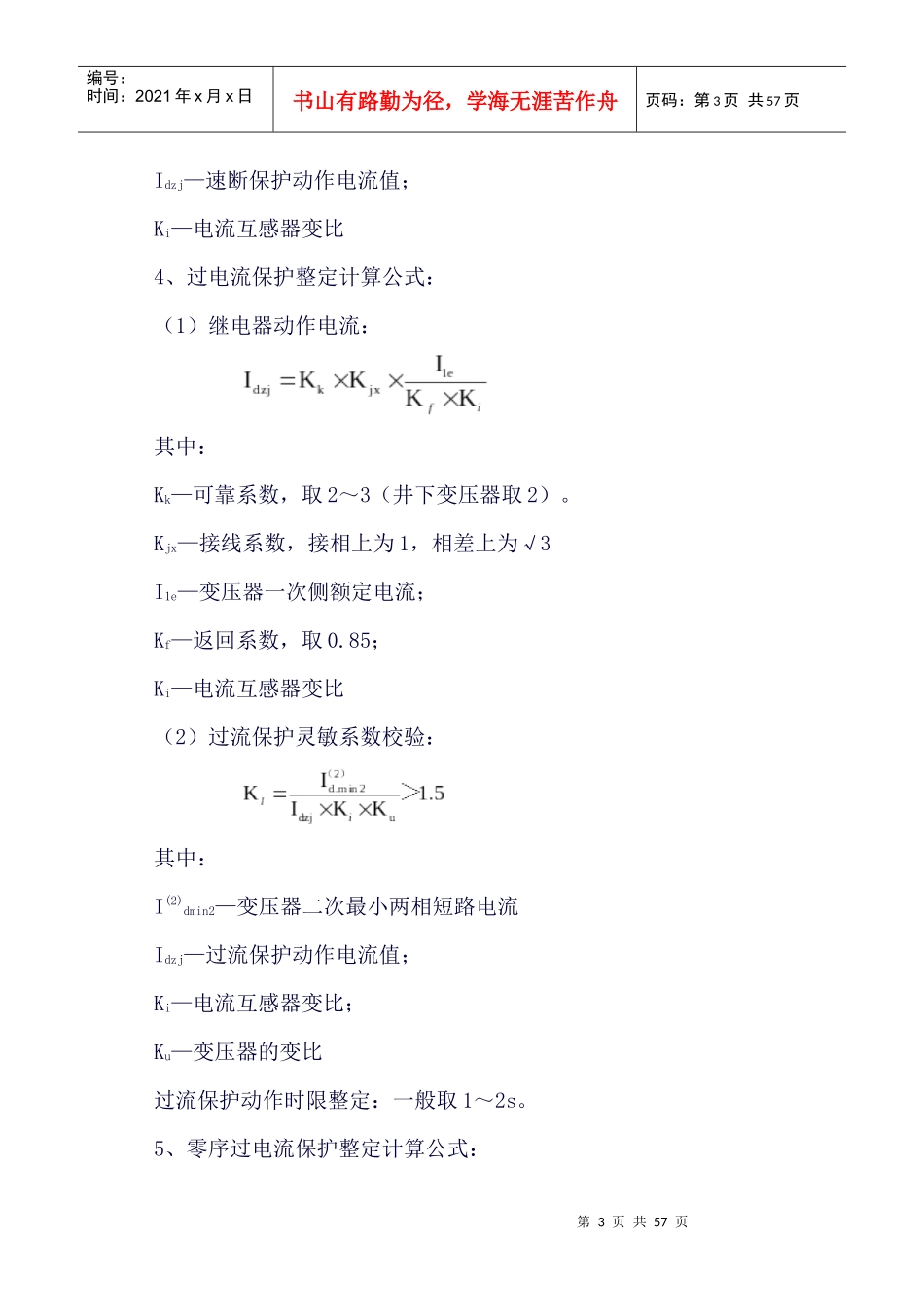

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800kVA以上的油浸变压器，均应装设瓦斯保护。（1）重瓦斯动作流速：0.7～1.0m/s。（2）轻瓦斯动作容积：Sb＜1000kVA：200±10%cm3；Sb在1000～15000kVA：250±10%cm3；Sb在15000～100000kVA：300±10%cm3；Sb＞100000kVA：350±10%cm3。2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。包括平衡线圈I、II及差动线圈。3、电流速断保护整定计算公式：（1）动作电流：继电器动作电流：第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页其中：Kk—可靠系数，DL型取1.2，GL型取1.4；Kjx—接线系数，接相上为1，相差上为√3I(3)dmax2—变压器二次最大三相短路电流；Ki—电流互感器变比；Ku—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：Kk—可靠系数，取3～6。Kjx—接线系数，接相上为1，相差上为；I1e—变压器一次侧额定电流；Ki—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流；第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页Idzj—速断保护动作电流值；Ki—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：Kk—可靠系数，取2～3（井下变压器取2）。Kjx—接线系数，接相上为1，相差上为√3I1e—变压器一次侧额定电流；Kf—返回系数，取0.85；Ki—电流互感器变比（2）过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流Idzj—过流保护动作电流值；Ki—电流互感器变比；Ku—变压器的变比过流保护动作时限整定：一般取1～2s。5、零序过电流保护整定计算公式：第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页（1）动作电流：其中：Kk—可靠系数，取2。I2e—变压器二次侧额定电流；Ki—零序电流互感器变比（适用于Y—Y0—12接线的变压器）（2）零序过电流保护灵敏系数校验：其中：Id1min2—变压器二次最小单相短路电流Idz—零序过流继电器动作电流值；Ki—零序电流互感器变比二、高压电动机的保护：1、电流速断保护：（1）异步电动机：其中：Kk—可靠系数，DL型取1.4～1.6，GL型取1.6～1.8；Kjx—接线系数，接相上为1，相差上为；Iqd—电动机的启动电流，；第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页Ki—电流互感器变比。注：带排水泵的电机启动电流应按所配电抗器的参数进行计算。（2）同步电动机：①应躲过起动电流（按异步电动机速断保护公式计算）②应躲过外部短路时输出的电流：其中：Kk—可靠系数，DL型取1.4～1.6，GL型取1.6～1.8；Kjx—接线系数，接相上为1，相差上为；Ki—电流互感器变比；—最大运行方式时，外部三相短路时，同步电动机的反馈电流其中：—同步电动机次暂态电抗标么值；φe—电动机额定功率因数角；Ie—电动机额定电流取其中最大者为同步电动机的速断保护值（3）速断保护灵敏系数校验：（同步电动机、异步电动机）其中：第6页共57页第5页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共57页I(2)dmin—电机出口处最小两相短路电流；Idzj—速断保护动作电流值；Ki—电流互感器变比2、纵联差动保护：（1）躲过下列不平衡电流，取其较大者：①异步或同步电动机，由起动电流引起的不平衡电流：其中：Kk—可靠系数，取1.2～1.4；Iqd—电动机的启动电流，；Ki—电流互感器变比。②躲过外部短路时，同步电动机输出电流引起的不平衡电流：其中：Kk—可靠系数，取1.2～1.4—同步电动机外部三相短路时的输出电流；Ki—电流互感...
