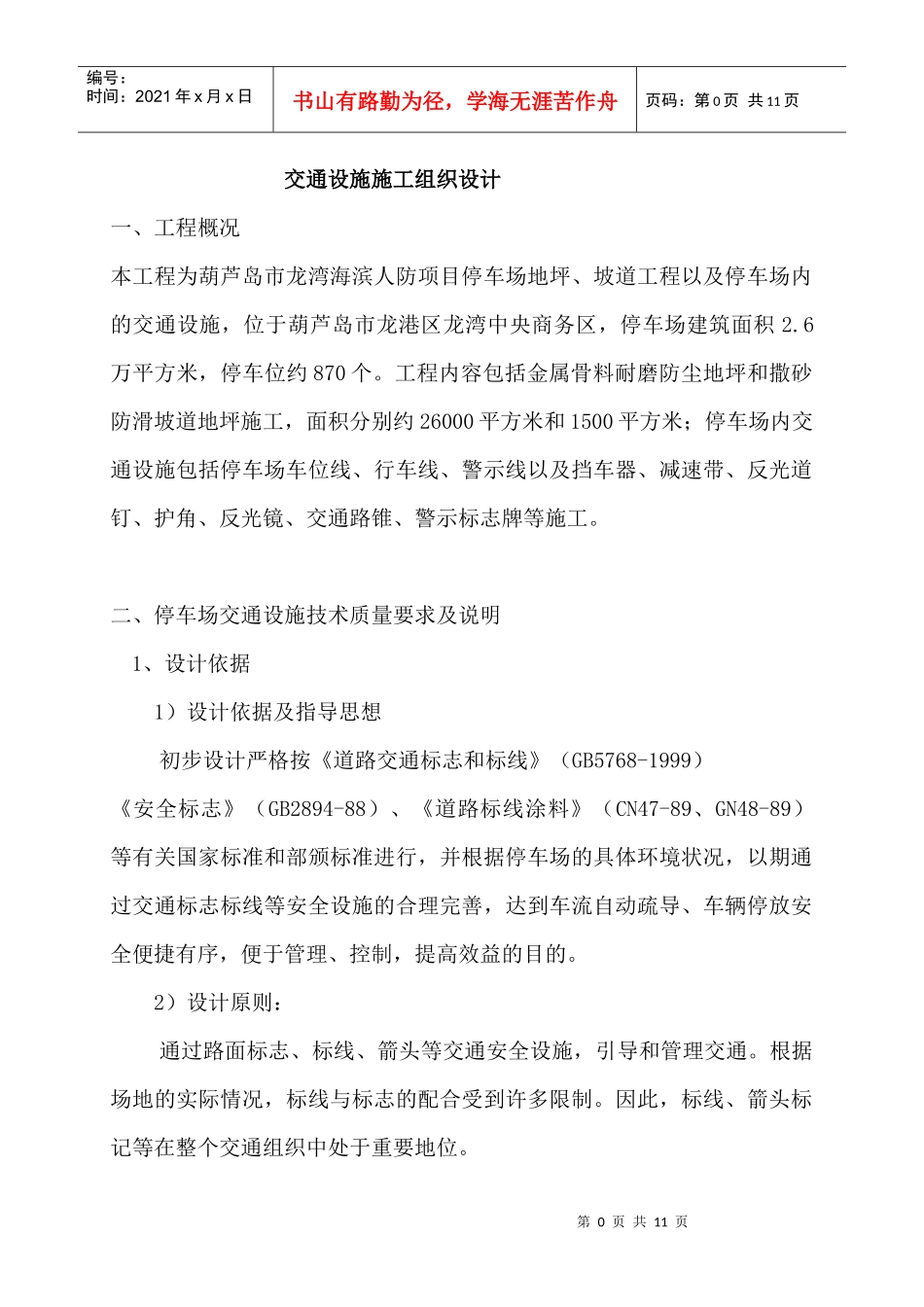

第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共11页交通设施施工组织设计一、工程概况本工程为葫芦岛市龙湾海滨人防项目停车场地坪、坡道工程以及停车场内的交通设施，位于葫芦岛市龙港区龙湾中央商务区，停车场建筑面积2.6万平方米，停车位约870个。工程内容包括金属骨料耐磨防尘地坪和撒砂防滑坡道地坪施工，面积分别约26000平方米和1500平方米；停车场内交通设施包括停车场车位线、行车线、警示线以及挡车器、减速带、反光道钉、护角、反光镜、交通路锥、警示标志牌等施工。二、停车场交通设施技术质量要求及说明1、设计依据1）设计依据及指导思想初步设计严格按《道路交通标志和标线》（GB5768-1999）《安全标志》（GB2894-88）、《道路标线涂料》（CN47-89、GN48-89）等有关国家标准和部颁标准进行，并根据停车场的具体环境状况，以期通过交通标志标线等安全设施的合理完善，达到车流自动疏导、车辆停放安全便捷有序，便于管理、控制，提高效益的目的。2）设计原则：通过路面标志、标线、箭头等交通安全设施，引导和管理交通。根据场地的实际情况，标线与标志的配合受到许多限制。因此，标线、箭头标记等在整个交通组织中处于重要地位。第1页共11页第0页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页3）车流控制及管理：a、设定车场内通道为单行道，车辆必须按规定方向行驶，在各通道口设置各种对应标志引导车辆正确行驶，确保安全。2、工程内容本工程设计与工程安装的内容为停车场必备的常规交通安全设施，内容包括以下部分；1）车位线2）车位喷号3）导向箭头4）边缘线5）限位器6）中心线7）减速带8）管理规定牌9）收费规定牌10）警示标志牌11）行车指示12）出入口标志牌13）功能指示灯箱14）门头灯箱15）禁停网络第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页16）道钉17）轮廓标18）诱导标19）反光镜3、技术说明1）交通标志牌：在进出口以及车辆内适当位置安装标志牌，引导车辆正确行驶，交通标志设禁标志、指示标志及其他标志。采用质量好、强度高、耐用性强，图文规范，色彩鲜艳。在自然环境总可保持七年内不褪色、不脱落、不断裂。a.禁令标志包括：限速标志、禁鸣喇叭标志、禁止驶入标志等。b.指示标志包括：停车场标志、直行转弯标志、入口标志、出入标志和指路标志等。c.其他标志包括：导向标、防撞柱、警示反光板等。d.交通标志的支持方式采取单柱式、悬臂式及附着式相结合，用法兰、直埋等方法固定，其数量、规格、位置按设计图进行配置。2）安全防撞栏：高100MM，置于停车位后线距前1米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。3）交通标线：选用优质道路专用冷涂料，机械喷涂、厚度均匀、色度清晰。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页包括停车位、通道线、导向箭头、禁停黄线区、导流带、黄黑警示柱等。a.在车场通道两侧划分车行道边缘线，规格为单实线和单虚线，线宽150MM。b.停车位标线按国标规定的规格5000MM*2500MM进行标线，如受车场内其他设施影响，则在施工时作适当调整，线宽为150MM。c.在车库进出口适当位置标示导向箭头，规格按国标。d.在车场出入口及其他禁停地点划分禁停区，颜色为黄色。5）上悬牌吊架：用于吊悬标志牌。适用于通道上安装标志杆后影响车辆通行的通道。用膨胀螺丝固定于天花板或墙面。6）限高小型龙门架：置于地下车库通道入口处，可有效防止超高车辆误入地下车库造成车辆和建筑物的损坏。架上可装相应的反光标志牌、红绿灯或其他设施。4、材料选择及说明：1）道路交通标线、停车位标线及指示箭头等采用冷涂道标线涂料施工，标线有效寿命可达24-40个月。2）交通标志采用工程级反光膜、铝板、镀锌钢管（不锈钢管）、法兰盘紧固件、混凝土基础等通用组合，按国家标准制作，能有效保证七年的使用期。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页各种材料的技术性能要求如下：a...
