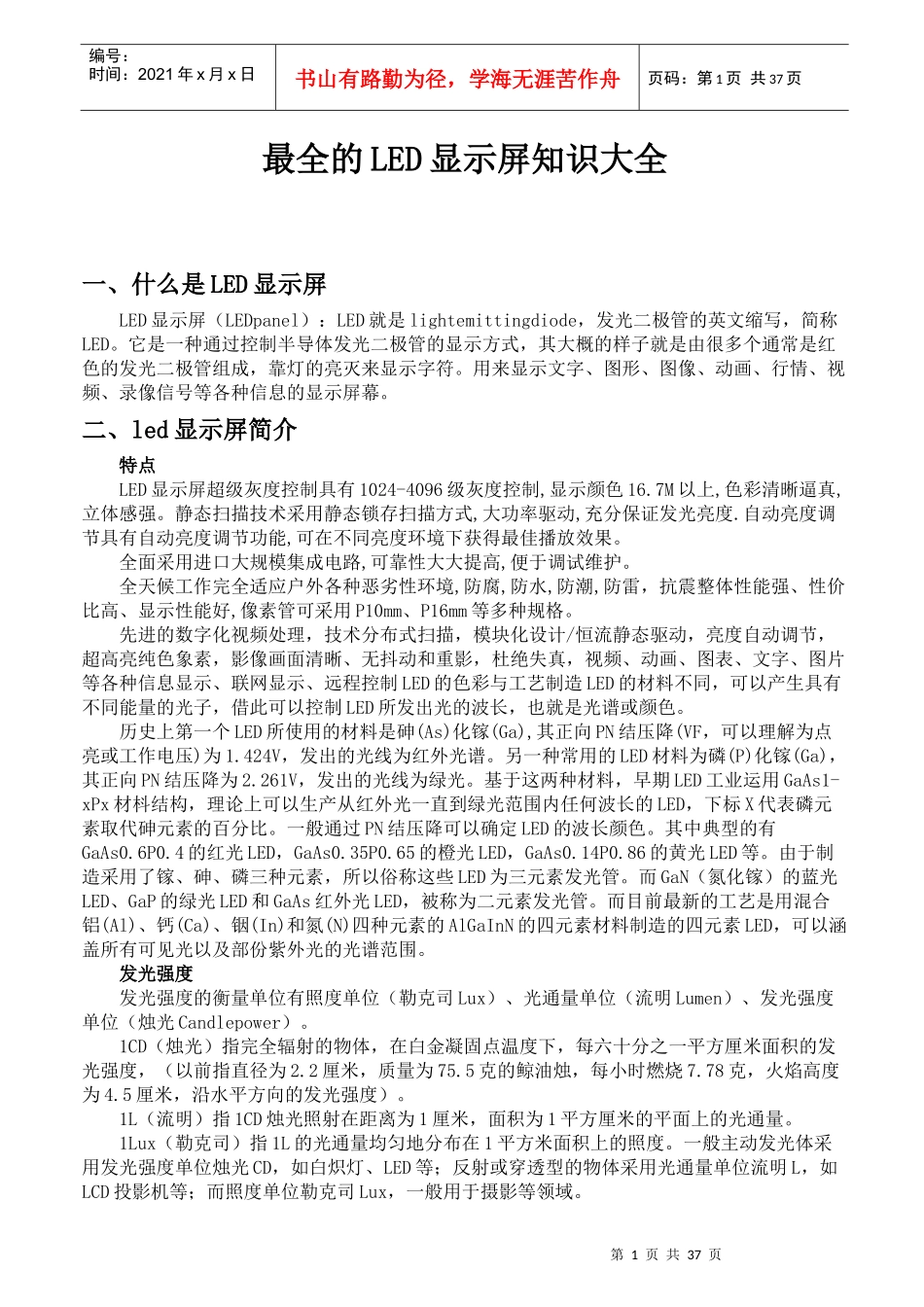

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页最全的LED显示屏知识大全一、什么是LED显示屏LED显示屏（LEDpanel）：LED就是lightemittingdiode，发光二极管的英文缩写，简称LED。它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。二、led显示屏简介特点LED显示屏超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强。静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最佳播放效果。全面采用进口大规模集成电路,可靠性大大提高,便于调试维护。全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素管可采用P10mm、P16mm等多种规格。先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素，影像画面清晰、无抖动和重影，杜绝失真，视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。基于这两种材料，早期LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。一般通过PN结压降可以确定LED的波长颜色。其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65的橙光LED，GaAs0.14P0.86的黄光LED等。由于制造采用了镓、砷、磷三种元素，所以俗称这些LED为三元素发光管。而GaN（氮化镓）的蓝光LED、GaP的绿光LED和GaAs红外光LED，被称为二元素发光管。而目前最新的工艺是用混合铝(Al)、钙(Ca)、铟(In)和氮(N)四种元素的AlGaInN的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。发光强度发光强度的衡量单位有照度单位（勒克司Lux）、光通量单位（流明Lumen）、发光强度单位（烛光Candlepower）。1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度，（以前指直径为2.2厘米，质量为75.5克的鲸油烛，每小时燃烧7.78克，火焰高度为4.5厘米，沿水平方向的发光强度）。1L（流明）指1CD烛光照射在距离为1厘米，面积为1平方厘米的平面上的光通量。1Lux（勒克司）指1L的光通量均匀地分布在1平方米面积上的照度。一般主动发光体采用发光强度单位烛光CD，如白炽灯、LED等；反射或穿透型的物体采用光通量单位流明L，如LCD投影机等；而照度单位勒克司Lux，一般用于摄影等领域。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页三种衡量单位在数值上是等效的，但需要从不同的角度去理解。比如：如果说一部LCD投影机的亮度（光通量）为1600流明，其投影到全反射屏幕的尺寸为60英寸（1平方米），则其照度为1600勒克司，假设其出光口距光源1厘米，出光口面积为1平方厘米，则出光口的发光强度为1600CD。而真正的LCD投影机由于光传播的损耗、反射或透光膜的损耗和光线分布不均匀，亮度将大打折扣，一般有50％的效率就很好了。实际使用中，光强计算常常采用比较容易测绘的数据单位或变向使用。对于LED显示屏这种主动发光体一般采用CD／平方米作为发光强度单位，并配合观察角度为辅助参数，其等效于屏体表面的照度单位勒克司；将此数值与屏体有效显示面积相乘，得到整个屏体的在最佳视角上的发光强度，假设屏体中每个像素的发光强度在相应空间内恒定，则此数值可被认为也是整个屏体的光通量。一般室外LED显示屏须达到4000CD／平方米以上的亮度才可在日光下有比较理想的显示效果。普通...
