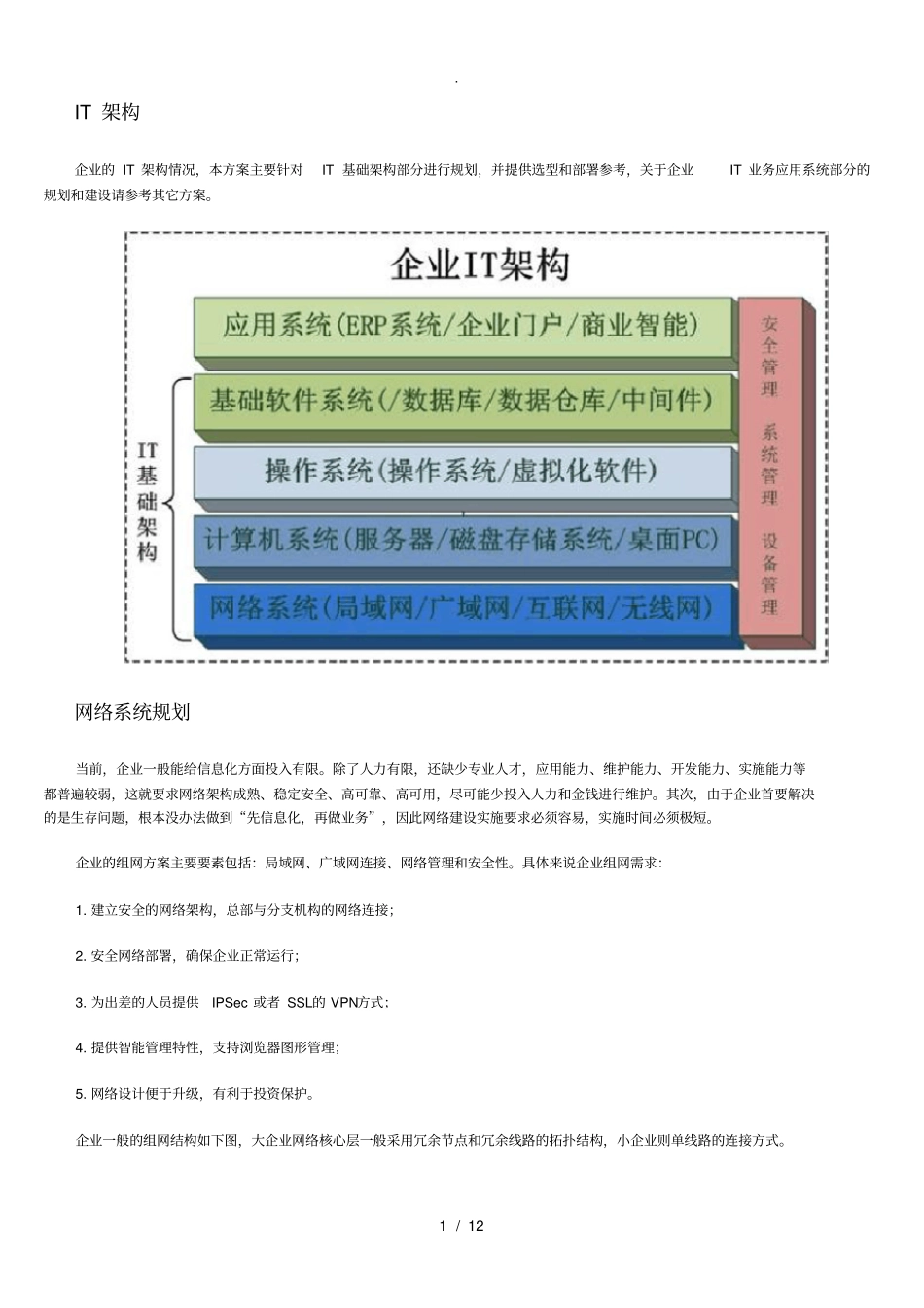

.1/12IT架构企业的IT架构情况，本方案主要针对IT基础架构部分进行规划，并提供选型和部署参考，关于企业IT业务应用系统部分的规划和建设请参考其它方案。网络系统规划当前，企业一般能给信息化方面投入有限。除了人力有限，还缺少专业人才，应用能力、维护能力、开发能力、实施能力等都普遍较弱，这就要求网络架构成熟、稳定安全、高可靠、高可用，尽可能少投入人力和金钱进行维护。其次，由于企业首要解决的是生存问题，根本没办法做到“先信息化，再做业务”，因此网络建设实施要求必须容易，实施时间必须极短。企业的组网方案主要要素包括：局域网、广域网连接、网络管理和安全性。具体来说企业组网需求：1.建立安全的网络架构，总部与分支机构的网络连接；2.安全网络部署，确保企业正常运行；3.为出差的人员提供IPSec或者SSL的VPN方式；4.提供智能管理特性，支持浏览器图形管理；5.网络设计便于升级，有利于投资保护。企业一般的组网结构如下图，大企业网络核心层一般采用冗余节点和冗余线路的拓扑结构，小企业则单线路的连接方式。.2/12通过对一般企业的信息化情况和网络规划要素进行分析，从总体上看，规划方案必须具有以下特点：1.网络管理简单，采用基于易用的浏览器方式，以直观的图形化界面管理网络。2.用户可以采用多种的广域网连接方式，从而降低广域网链路费用。3.无线接入点覆盖范围广、配置灵活，方便移动办公。4.便捷、简单的统一通信系统，轻松实现交互式工作环境。5.带宽压缩技术，高级QoS的应用，有效降低广域网链路流量。6.随着公司业务的发展，所有网络设备均可在升级原有网络后继续使用，有效实现投资保护。7.系统安全，保密性高，应用了适合企业的低成本网络安全解决方案。安全基础网络规划方案根据对某集团的实际调研，获取了企业的网络需求，以此来制定企业基础网络建设规划方案和网络设备选型参考；以下提供基础版和企业版两种规划方案.3/121）网络需求：企业规划的网络节点为500个，主要的网络需求首先是资源共享，网络内的各个桌面用户可共享文件服务器/数据库、共享打印机，实现办公自动化系统中的各项功能；其次是通信服务，最终用户通过广域网连接可以收发电子邮件、实现Web应用、接入互联网、进行安全的广域网访问；还有就是公司门户网站和网络通信系统（企业邮箱、企业即时通信和企业短信平台等）的建立。2)基础版规划方案本方案适用于200~300台电脑联网，核心采用H3CS5500-28C-SI或S5500-20TP-SI交换机，以千兆双绞线/光纤与接入交换机及服务器连接；用户接入H3CS3100-26TP-SI或S3100-52TP-SI交换机，千兆铜缆/光纤上连核心交换机。Internet出口采用H3CMSR20-1X多业务路由器作为Internet出口路由、SecpathF1000-C或者UTM作为安全网关和移动用户的VPN接入网关。网络拓扑图如下：设备选型和部署参考如下：.4/12方案特点：1.高性价比：能够让中小企业低投资拥有高性能、经济的网络；2.简易性：结构简单、安装快速、简单，维护无需配置专职人员；3.高性能：最低投资做到千兆骨干、百兆接入；4.可扩展性：灵活的网络架构，能根据用户需要随时扩展，并保护已有投资。3)高级版规划方案：本方案适用于500~800台电脑联网，三层网络结构，万兆骨干，百兆接入；网络核心层采用H3CS7500交换机，同时配置相应数量的千兆端口分别连接应用服务器、接入交换机及其他设备；网络汇聚层采用H3CS5500-28C-SI，独有智能堆叠系统可实现高密度千兆端口接入，拥有96Gbps的全双工堆叠带宽，消除网络瓶颈，提供优于传统中继聚合配置的更好的可用性和弹性；接入层可选择H3CS3100-26TP-SI或S3100-52TP-SI交换机，千兆铜缆/光纤上连核心交换机，或H3CS5100-16/24/48P-SI全千兆交换机，千兆到桌面。网络拓扑图如下：.5/12设备选型和部署参考如下：.6/12方案特点：1.高性能，全分布式交换网络；2.高可靠，无间断的通信环境；3.灵活弹性的网络扩展能力；4.高效率的网络带宽利用率；5.全面的QOS部署，多业务融合；6.完善的网络安全策略，实现深度安全检测，抵御未知风险。安全无线网络规划方案无线网络的部署，能够增大员工接入网络的范围，提供更大的上网便利性--无论是在办公室...
