收音机的设备产品设计规范标准,收音机的基本参数,收音机国标VIP免费

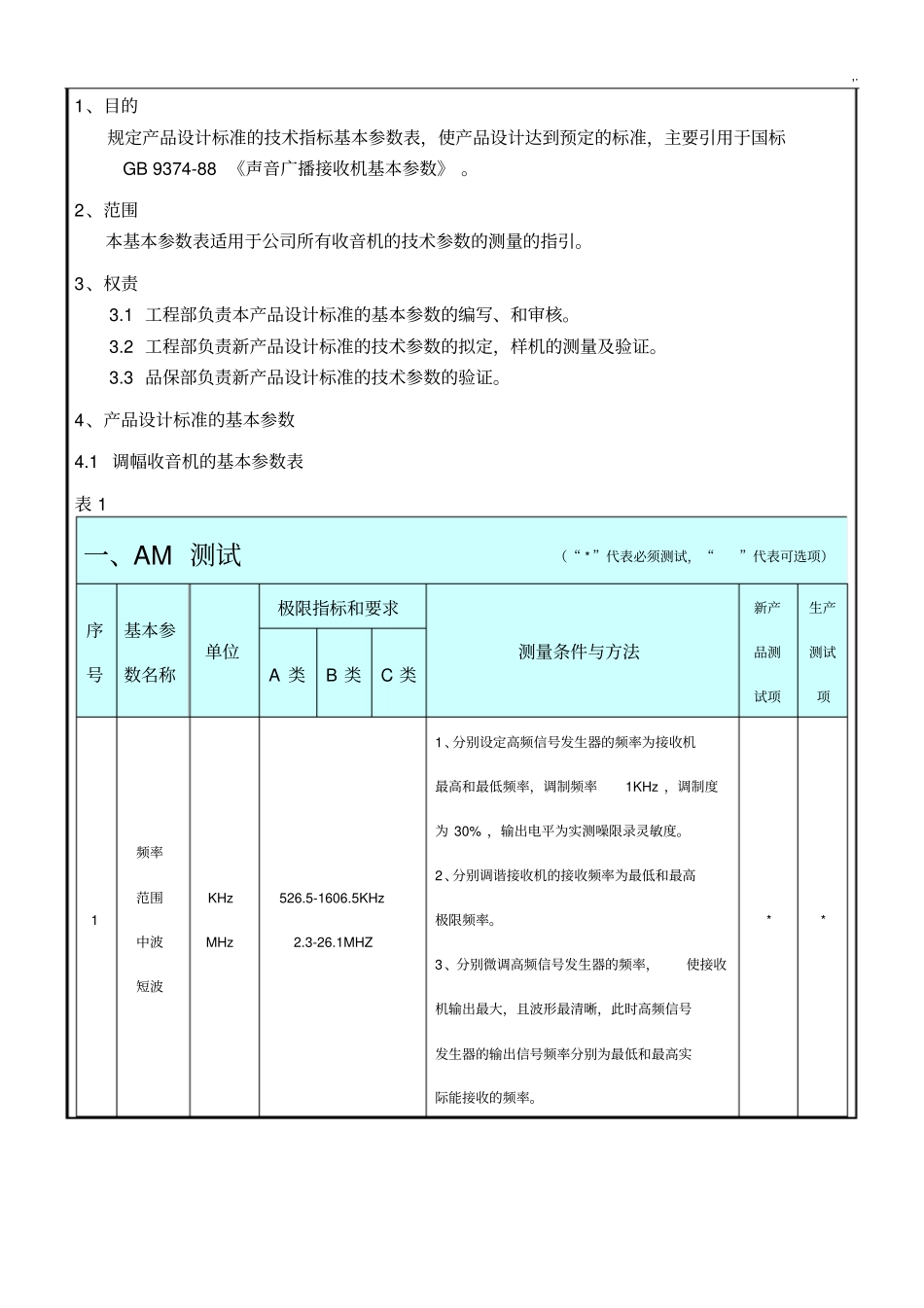

收音机的设备产品设计规范标准,收音机的基本参数,收音机国标_第1页
1/17

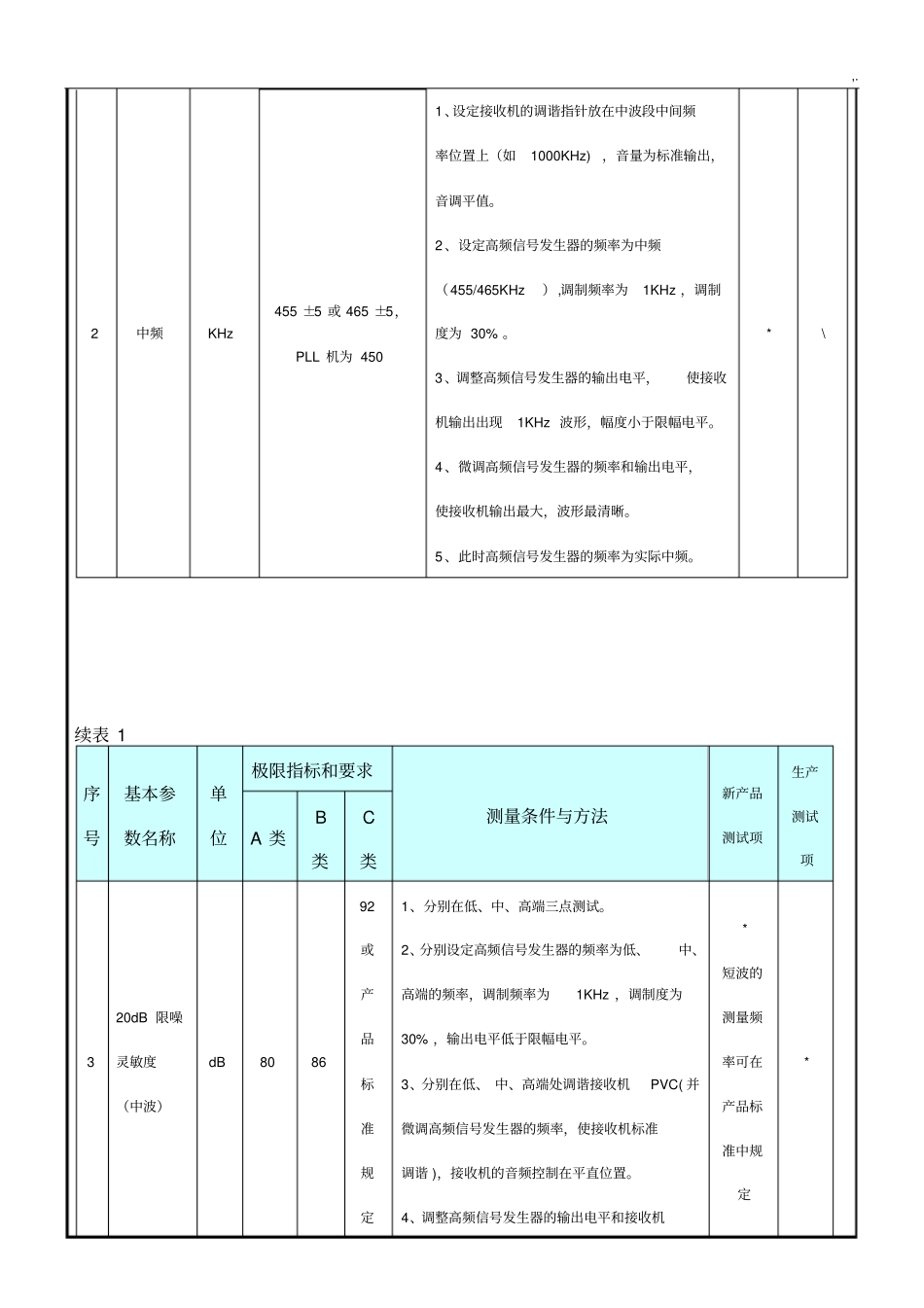

收音机的设备产品设计规范标准,收音机的基本参数,收音机国标_第2页
2/17
收音机的设备产品设计规范标准,收音机的基本参数,收音机国标_第3页
3/17
,.1、目的规定产品设计标准的技术指标基本参数表,使产品设计达到预定的标准,主要引用于国标GB9374-88《声音广播接收机基本参数》。2、范围本基本参数表适用于公司所有收音机的技术参数的测量的指引。3、权责3.1工程部负责本产品设计标准的基本参数的编写、和审核。3.2工程部负责新产品设计标准的技术参数的拟定,样机的测量及验证。3.3品保部负责新产品设计标准的技术参数的验证。4、产品设计标准的基本参数4.1调幅收音机的基本参数表表1一、AM测试(“*”代表必须测试,“”代表可选项)序号基本参数名称单位极限指标和要求测量条件与方法新产品测试项生产测试项A类B类C类1频率范围中波短波KHzMHz526.5-1606.5KHz2.3-26.1MHZ1、分别设定高频信号发生器的频率为接收机最高和最低频率,调制频率1KHz,调制度为30%,输出电平为实测噪限录灵敏度。2、分别调谐接收机的接收频率为最低和最高极限频率。3、分别微调高频信号发生器的频率,使接收机输出最大,且波形最清晰,此时高频信号发生器的输出信号频率分别为最低和最高实际能接收的频率。**,.2中频KHz455±5或465±5,PLL机为4501、设定接收机的调谐指针放在中波段中间频率位置上(如1000KHz),音量为标准输出,音调平值。2、设定高频信号发生器的频率为中频(455/465KHz),调制频率为1KHz,调制度为30%。3、调整高频信号发生器的输出电平,使接收机输出出现1KHz波形,幅度小于限幅电平。4、微调高频信号发生器的频率和输出电平,使接收机输出最大,波形最清晰。5、此时高频信号发生器的频率为实际中频。*\续表1序号基本参数名称单位极限指标和要求测量条件与方法新产品测试项生产测试项A类B类C类320dB限噪灵敏度(中波)dB808692或产品标准规定1、分别在低、中、高端三点测试。2、分别设定高频信号发生器的频率为低、中、高端的频率,调制频率为1KHz,调制度为30%,输出电平低于限幅电平。3、分别在低、中、高端处调谐接收机PVC(并微调高频信号发生器的频率,使接收机标准调谐),接收机的音频控制在平直位置。4、调整高频信号发生器的输出电平和接收机*短波的测量频率可在产品标准中规定*,.20dB限噪灵敏度(短波)dB263642的音量,使接收机的输出为标准输出,且用去调制法测信噪比为20dB,此时高频信号发生器的输出电平为所求。4S/NRATIO信噪比dB4640341、设定高频信号发生器的频率为中端频率,调制频率1KHz,调制度80%,输出电平为106dB或60dB。2、调谐接收机中端,(并微调高频信号发生器的频率和电平,使接收机准确调谐)PVC,调节音量为标准输出。3、去调制,测量接收机的噪声输出电压,标准输出电压与此噪声电压的比值或电平分贝之并差为接收机的信噪比。**5ACA单信号选择性dB3016101、设定高频信号发生器的频率为中端,调制频率1KHz,调制度30%,输出电平幅度为限噪灵敏度。2、将接收机调谐至中端(并微调高频信号发生器的频率使接收机准确调谐)PVC,调整接收机音量为标准输出。3、分别设定高频信号发生器的频率为接收机中端±9KHz(10KHz))频率点上,逐步加大高频信号发生器的输出电平,使接收机输出的信号电压回到标准输出时,此时高频信号发生器的输出电平与该机限噪灵敏度电平之差值即为接收机的单信号选择性。*\,.续表1序号基本参数名称单位极限指标和要求测量条件与方法新产品测试项生产测试项A类B类C类6镜象抑制(中波)dB3420--1、设定高频信号发生器的频率为高端,调制频率1KHz,调制度为30%。2、调谐接收机的接收频率为高端(并微调高频信号发生器的频率,使接收机准确调谐)PVC。3、微调高频信号发生器的输出电平为限噪灵敏度,并调整接收机的音量使输出为标准输出,记下此时高频发生器的输出电平为U。4、改变高频信号发生器的频率为高端+2IF。5、调节高频信号发生器的输出电平,使接收机输出为标准输出,记下此时高频信号发生器的输出电平为U1,则U与U1的电平分贝值之差,即为接收机的镜象抑制比。*\短波<12MHZ126--<18MHZ61-->18MHZ30--7AGC自动增益控制dB4030201、设定高频信号发生器的频率为中端,调制频率1KHz,调制度30%,输出电平为126dB。*\,.2、调谐接收机的频率为中端(并微调信号发生器的频率,使接收机准确...
