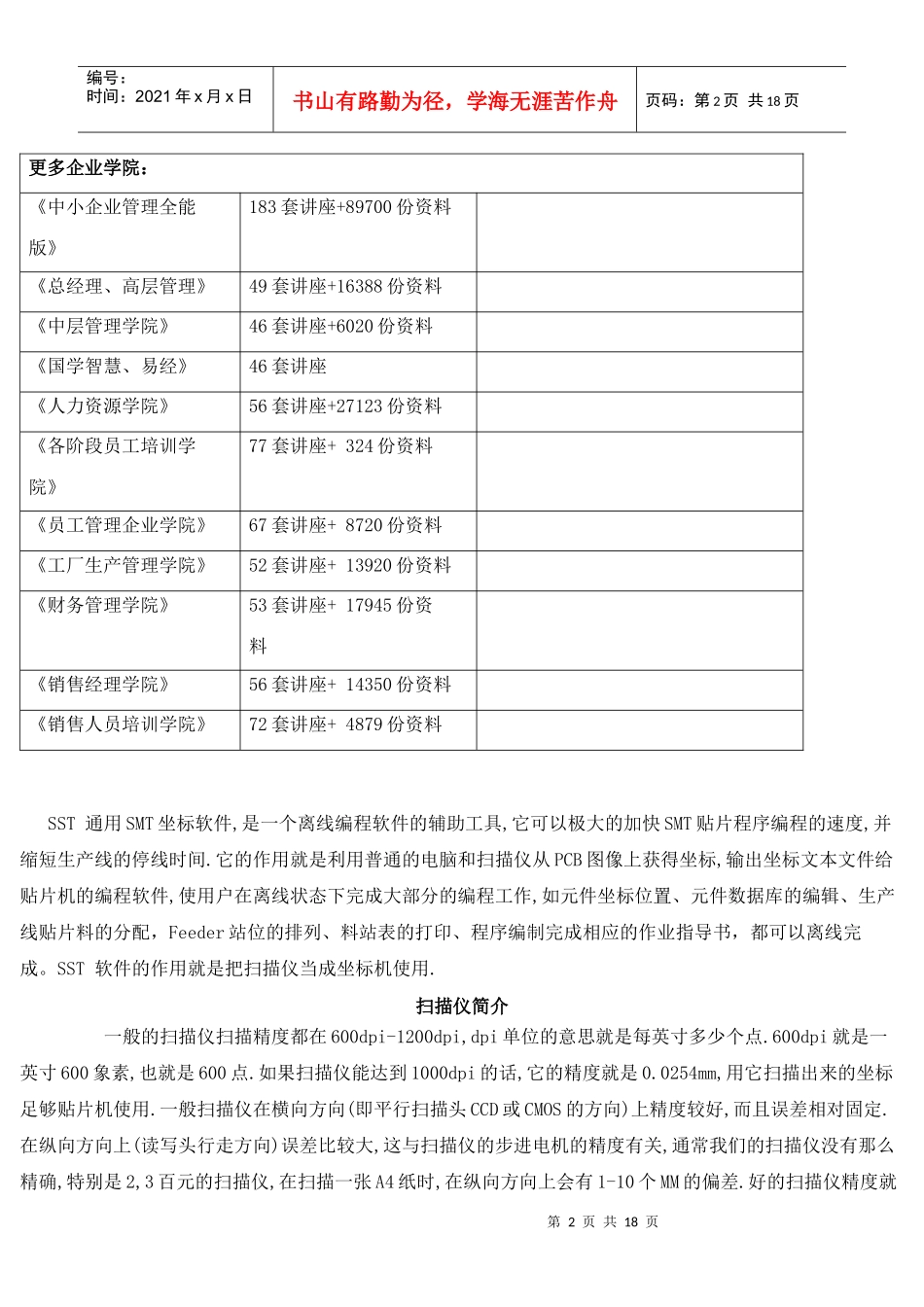

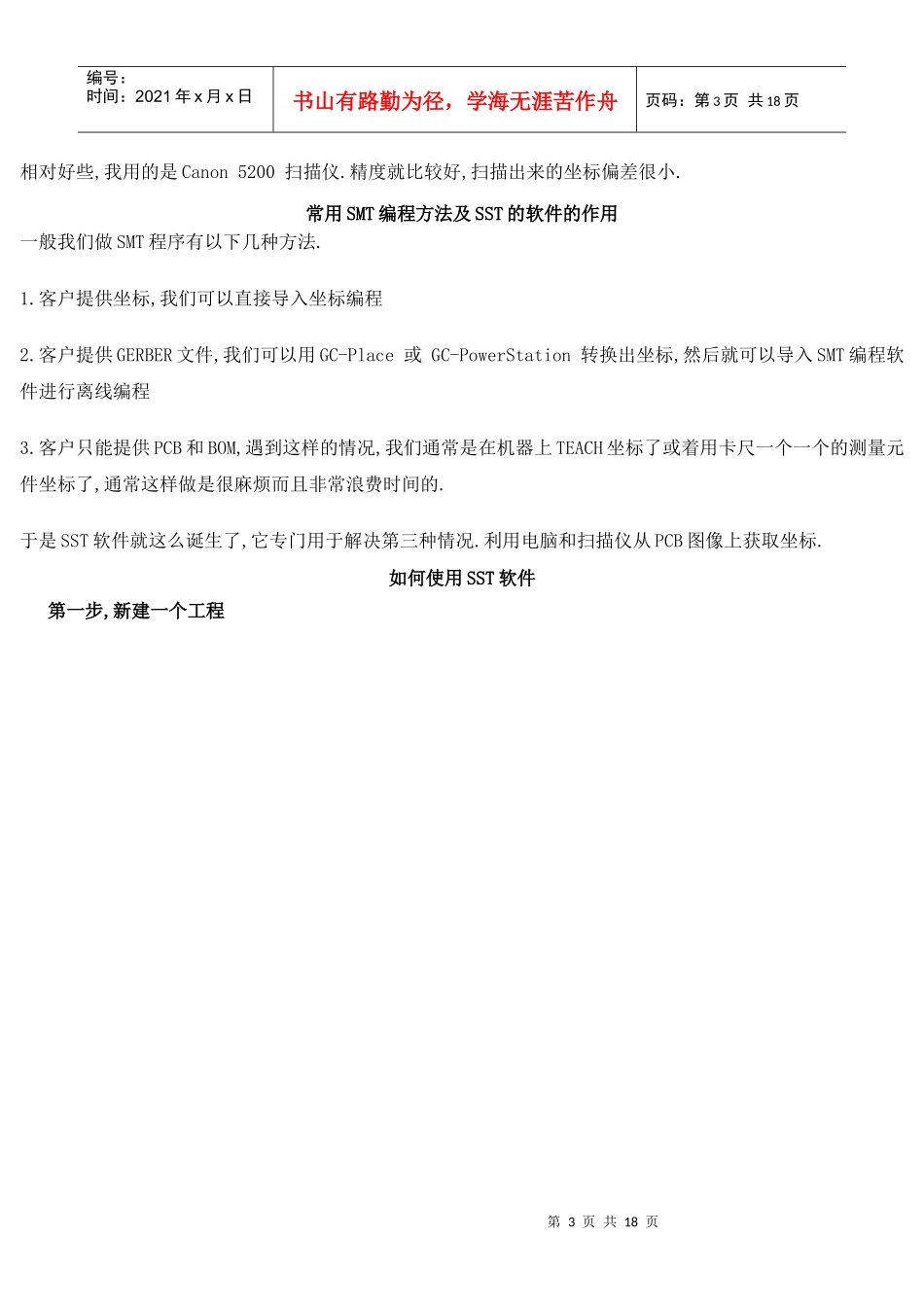

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料SST通用SMT坐标软件,是一个离线编程软件的辅助工具,它可以极大的加快SMT贴片程序编程的速度,并缩短生产线的停线时间.它的作用就是利用普通的电脑和扫描仪从PCB图像上获得坐标,输出坐标文本文件给贴片机的编程软件,使用户在离线状态下完成大部分的编程工作,如元件坐标位置、元件数据库的编辑、生产线贴片料的分配，Feeder站位的排列、料站表的打印、程序编制完成相应的作业指导书，都可以离线完成。SST软件的作用就是把扫描仪当成坐标机使用.扫描仪简介一般的扫描仪扫描精度都在600dpi-1200dpi,dpi单位的意思就是每英寸多少个点.600dpi就是一英寸600象素,也就是600点.如果扫描仪能达到1000dpi的话,它的精度就是0.0254mm,用它扫描出来的坐标足够贴片机使用.一般扫描仪在横向方向(即平行扫描头CCD或CMOS的方向)上精度较好,而且误差相对固定.在纵向方向上(读写头行走方向)误差比较大,这与扫描仪的步进电机的精度有关,通常我们的扫描仪没有那么精确,特别是2,3百元的扫描仪,在扫描一张A4纸时,在纵向方向上会有1-10个MM的偏差.好的扫描仪精度就第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页相对好些,我用的是Canon5200扫描仪.精度就比较好,扫描出来的坐标偏差很小.常用SMT编程方法及SST的软件的作用一般我们做SMT程序有以下几种方法.1.客户提供坐标,我们可以直接导入坐标编程2.客户提供GERBER文件,我们可以用GC-Place或GC-PowerStation转换出坐标,然后就可以导入SMT编程软件进行离线编程3.客户只能提供PCB和BOM,遇到这样的情况,我们通常是在机器上TEACH坐标了或着用卡尺一个一个的测量元件坐标了,通常这样做是很麻烦而且非常浪费时间的.于是SST软件就这么诞生了,它专门用于解决第三种情况.利用电脑和扫描仪从PCB图像上获取坐标.如何使用SST软件第一步,新建一个工程第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页点击主界面左上角的测量坐标,就可以开始测量坐标了这是SST软件的主界面,为了尽量腾出空间显示PCB图片,菜单和工具栏都省略了,只保留右边的必要工具栏,工具栏还可以折叠，许多功能均采用热键方式打开，这样操作起来比较快速和方便，如果在键位使用上有不明白的地方可以点击工具栏上的“？”键，就可以显示键位使用帮助，点击新建就可以开始一个新的测量过程了第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第二步,获取PCB图片有两种方法A.我们可以用Photoshop扫描PCB图片,并进行修剪旋转等操作,然后保存为BMP,JPG,TIF其中的一种格式,推荐使用JPG的文件格式,这种图片文件文件大小比较小利于储存.这种方法比较复杂,需要有一定平面图片处理能力,因此此方法适用于能力比较高的人员操作.我们也推荐使用这种方法获取PCB图片...
