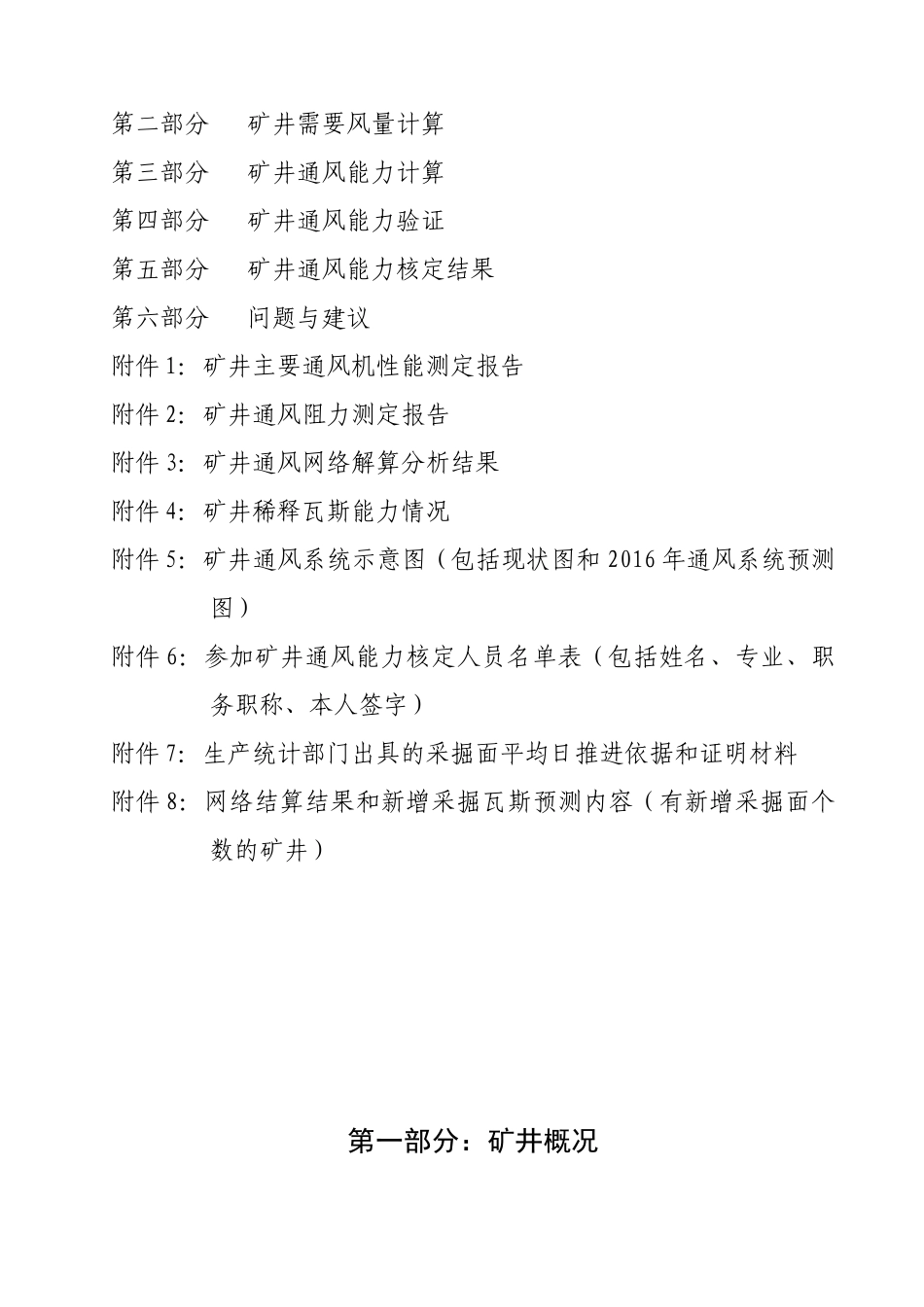

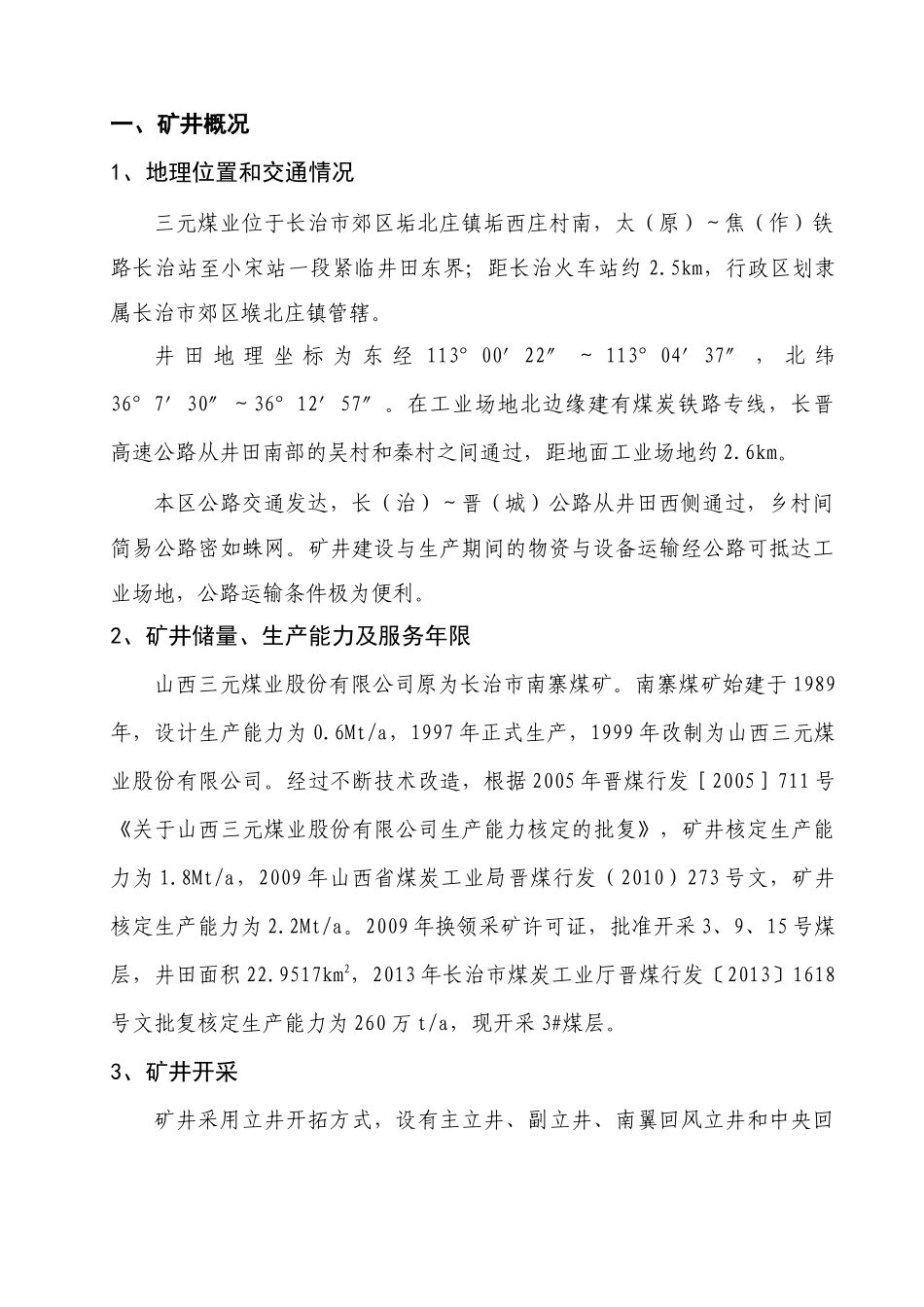

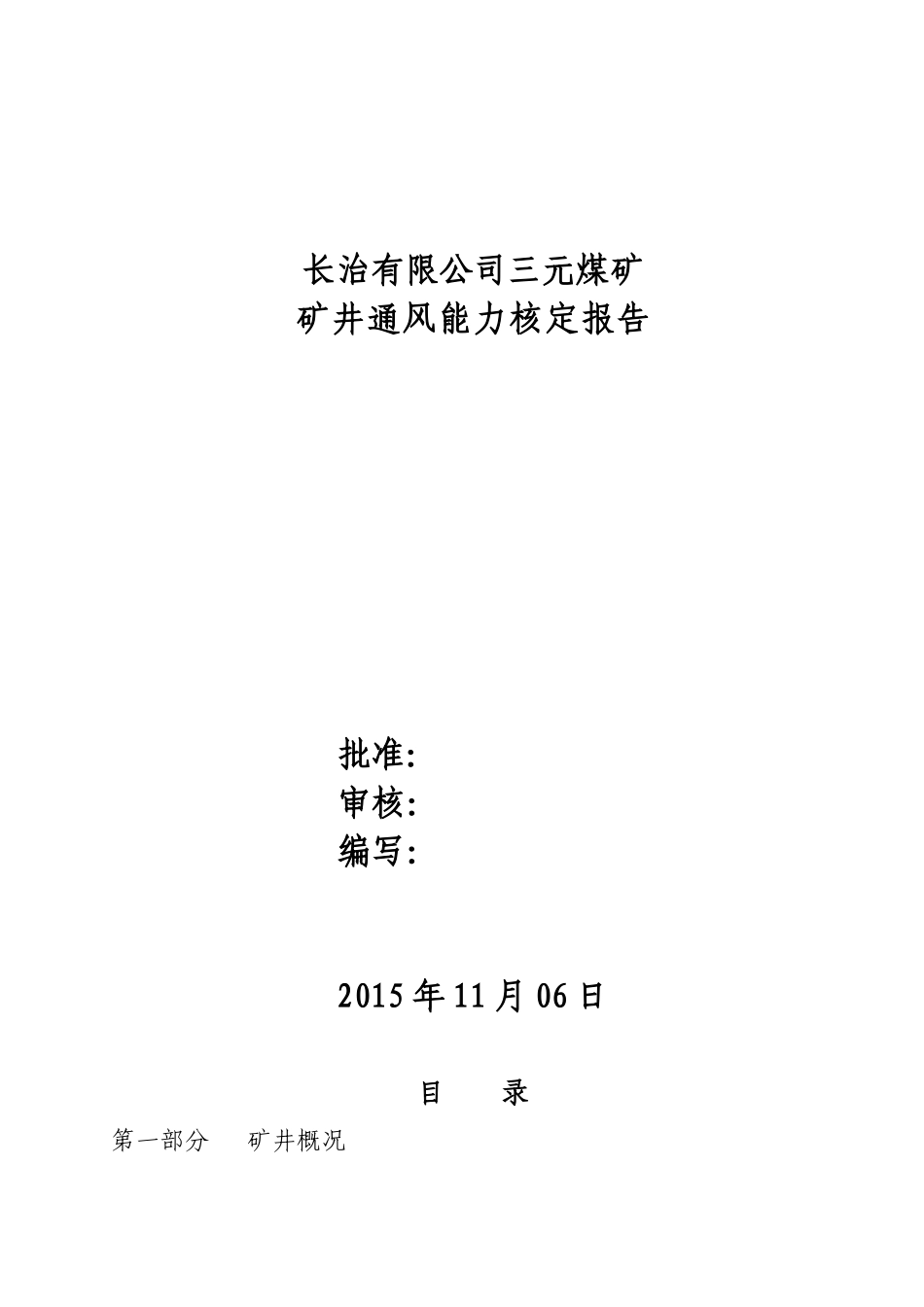

长治有限公司三元煤矿矿井通风能力核定报告批准:审核:编写:2015年11月06日目录第一部分矿井概况第二部分矿井需要风量计算第三部分矿井通风能力计算第四部分矿井通风能力验证第五部分矿井通风能力核定结果第六部分问题与建议附件1:矿井主要通风机性能测定报告附件2:矿井通风阻力测定报告附件3:矿井通风网络解算分析结果附件4:矿井稀释瓦斯能力情况附件5:矿井通风系统示意图(包括现状图和2016年通风系统预测图)附件6:参加矿井通风能力核定人员名单表(包括姓名、专业、职务职称、本人签字)附件7:生产统计部门出具的采掘面平均日推进依据和证明材料附件8:网络结算结果和新增采掘瓦斯预测内容(有新增采掘面个数的矿井)第一部分:矿井概况一、矿井概况1、地理位置和交通情况三元煤业位于长治市郊区垢北庄镇垢西庄村南,太(原)~焦(作)铁路长治站至小宋站一段紧临井田东界;距长治火车站约2.5km,行政区划隶属长治市郊区堠北庄镇管辖。井田地理坐标为东经113°00′22″~113°04′37″,北纬36°7′30″~36°12′57″。在工业场地北边缘建有煤炭铁路专线,长晋高速公路从井田南部的吴村和秦村之间通过,距地面工业场地约2.6km。本区公路交通发达,长(治)~晋(城)公路从井田西侧通过,乡村间简易公路密如蛛网。矿井建设与生产期间的物资与设备运输经公路可抵达工业场地,公路运输条件极为便利。2、矿井储量、生产能力及服务年限山西三元煤业股份有限公司原为长治市南寨煤矿。南寨煤矿始建于1989年,设计生产能力为0.6Mt/a,1997年正式生产,1999年改制为山西三元煤业股份有限公司。经过不断技术改造,根据2005年晋煤行发[2005]711号《关于山西三元煤业股份有限公司生产能力核定的批复》,矿井核定生产能力为1.8Mt/a,2009年山西省煤炭工业局晋煤行发(2010)273号文,矿井核定生产能力为2.2Mt/a。2009年换领采矿许可证,批准开采3、9、15号煤层,井田面积22.9517km2,2013年长治市煤炭工业厅晋煤行发〔2013〕1618号文批复核定生产能力为260万t/a,现开采3#煤层。3、矿井开采矿井采用立井开拓方式,设有主立井、副立井、南翼回风立井和中央回风立井四个井筒。主立井净直径5.0m,净断面19.63m2,垂深373.0m,担负全矿井煤炭提升,井筒内设金属梯子间,为矿井一进风井和安全出口;副立井直径为6.0m,净断面28.26m2,垂深347.9m,担负全矿井的辅助运输和人员升降任务,井筒内设金属梯子间,兼作进风井和安全出口;南翼回风立井净直径为5.0m,净断面积为19.63m2,井筒深度489.2m,担负南翼二采区、四采区回风任务,兼做矿井安全出口;中央回风立井位于主工业场地西北侧,井筒净直径为6.0m,净断面积为28.26m2,井深325.6m,主要担负一采区和三采区回风任务,兼做矿井安全出口。矿井采用单水平开拓,井底车场水平标高+620m。根据井下开拓部署及煤柱留设情况,3号煤层布置有一采区、二采区、三采区和四采区。一采区布置有两个掘进工作面:1312回风顺槽2掘进工作面、1312回风顺槽1回风道掘进工作面;一个预备工作面:1312工作面;七个独立通风硐室:中央变电所、胶轮车检修硐室、机电设备硐室、清撒斜巷、火药库、一采区变电所和一采区避难硐室等。二采区布置有2305综采放顶煤主采工作面和一个独立通风硐室:二采区变电所。三采区布置有3301综采放顶煤备用工作面和一个独立通风硐室:三采区变电所,四采区布置有一个开拓巷道:四采区皮带巷掘进面。2015年度通风核定生产能力为378.77万t/a。二、通风系统1、矿井通风方式、通风方法矿井通风方式为中央分列式,通风方法为机械抽出式,主立井、副立井进风,中央回风立井、南翼回风立井回风。2、矿井通风路线北翼一采区通风路线:一采区采区变电所一采区避难硐室1310回联巷590轨道正头北翼620轨道大巷火药库北翼总回中央风井回风大巷1312运联巷中央变电所胶轮车检修硐室机电设备硐室1312工作面1310运巷机电硐室主、副井北翼主皮带大巷1312回风顺槽1回风道北翼总回中央风井回风大巷中央风井北翼主皮带巷尾三采区皮带大巷三采区胶轮车大巷三采区胶轮车巷1312胶轮车运输巷1312回风顺槽2掘进面1312工作面北翼总回北翼620轨道大...
