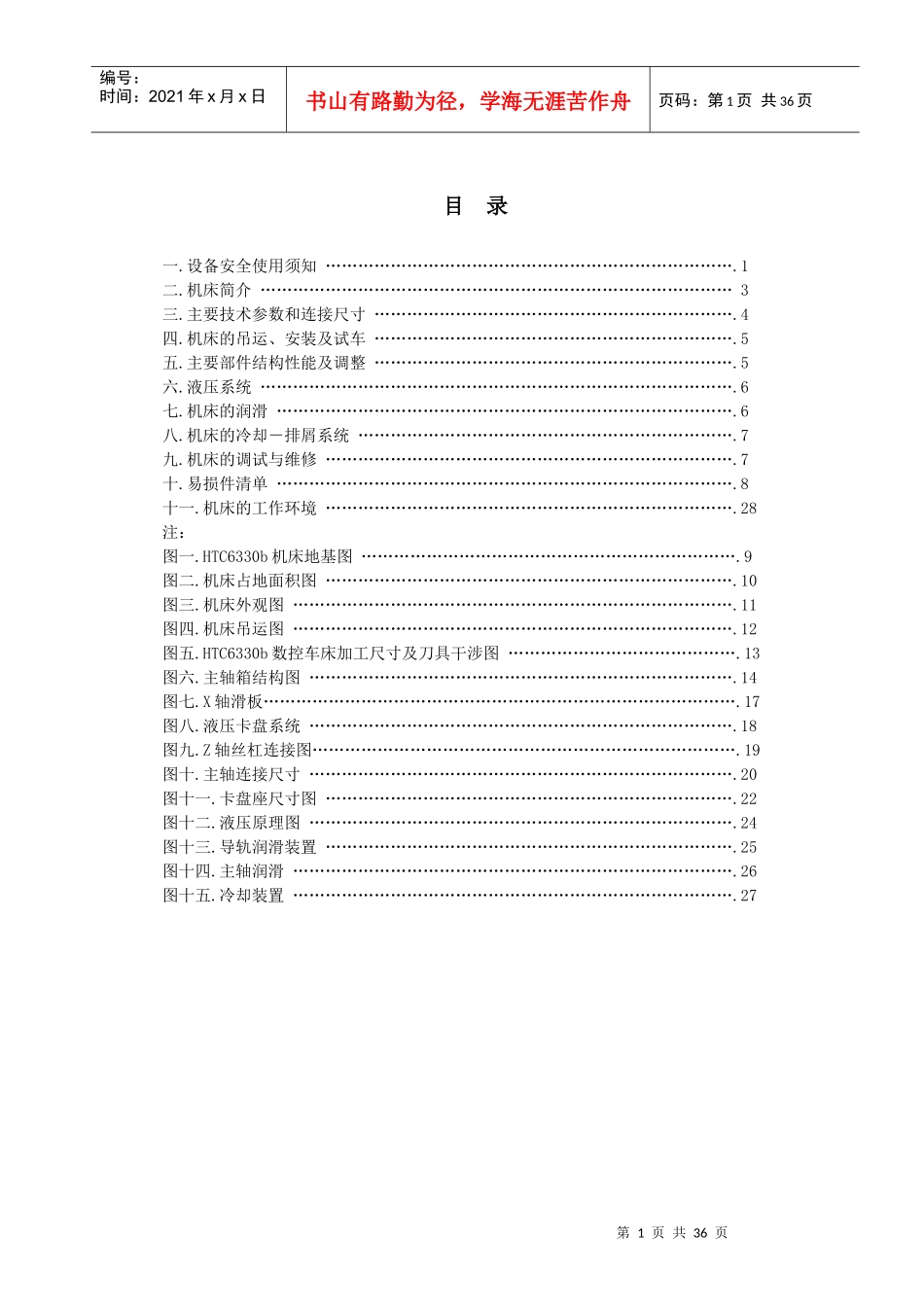

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录一.设备安全使用须知………………………………………………………………….1二.机床简介……………………………………………………………………………3三.主要技术参数和连接尺寸………………………………………………………….4四.机床的吊运、安装及试车………………………………………………………….5五.主要部件结构性能及调整………………………………………………………….5六.液压系统…………………………………………………………………………….6七.机床的润滑………………………………………………………………………….6八.机床的冷却－排屑系统…………………………………………………………….7九.机床的调试与维修………………………………………………………………….7十.易损件清单………………………………………………………………………….8十一.机床的工作环境………………………………………………………………….28注：图一.HTC6330b机床地基图…………………………………………………………….9图二.机床占地面积图………………………………………………………………….10图三.机床外观图……………………………………………………………………….11图四.机床吊运图……………………………………………………………………….12图五.HTC6330b数控车床加工尺寸及刀具干涉图…………………………………….13图六.主轴箱结构图…………………………………………………………………….14图七.X轴滑板…………………………………………………………………………….17图八.液压卡盘系统…………………………………………………………………….18图九.Z轴丝杠连接图…………………………………………………………………….19图十.主轴连接尺寸…………………………………………………………………….20图十一.卡盘座尺寸图………………………………………………………………….22图十二.液压原理图…………………………………………………………………….24图十三.导轨润滑装置………………………………………………………………….25图十四.主轴润滑……………………………………………………………………….26图十五.冷却装置……………………………………………………………………….27第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页一、设备安全使用须知对于生产企业来讲，没有什么比安全工作更重要的了。为此，在机床使用说明书正文之前，制定本安全说明。请尊敬的用户，在读正文之前，认真阅读并能领会，那将是我们的共同的幸福。1．设备的使用除非之前已受过培训并授权的人员进行特殊维修工作时，否则不得在设备防护罩松动或被取掉的情况下使用该机床。该机床是为完成一系列具体操作而设计的。在质量保证期内，未经生产厂家授权，不得对设备进行任何形式的改装或用于其它超出机床使用范围的用途。该机床是自动循环起动的，不得在机床的任何部位（尤其是机床移动部位）放置工具、工件及其它物品。刀具及其它设置一定要在处于夹紧状态时才可使用。2．人员培训机床若由人员不恰当的使用将会是很危险的，所以，在机床的安全使用，调整，操作及维修方面对其人员进行充分培训是完全必要的。3．人员防护服为了安全起见，应使用并爱护好您的防护服装及用具。在该机床工作事，切勿穿松垮的衣服，应去掉珠宝首饰并将长发挽到后面，戴安全防护眼镜并穿安全工作鞋。4．防护罩--包括观察窗在机床工作期间，所有的防护罩始终都应在位并处于牢固安全状态。防护罩上所带的观察窗应始终保持清洁，该观察窗是用特殊安全材料制成的，不得用其它材料替代。全部防护罩的目的在于最大程度减小加工时液体和铁屑飞溅的危险但并不能完全消除。5．互锁及保护装置为了保证您的安全，该机床配备了各种安全互锁及保护装置，切勿以任何方式干扰这类装置。紧急情况时，应立即使用紧急停止按扭。6．安全用电电是一种危险的物质并可致人于死命。...
