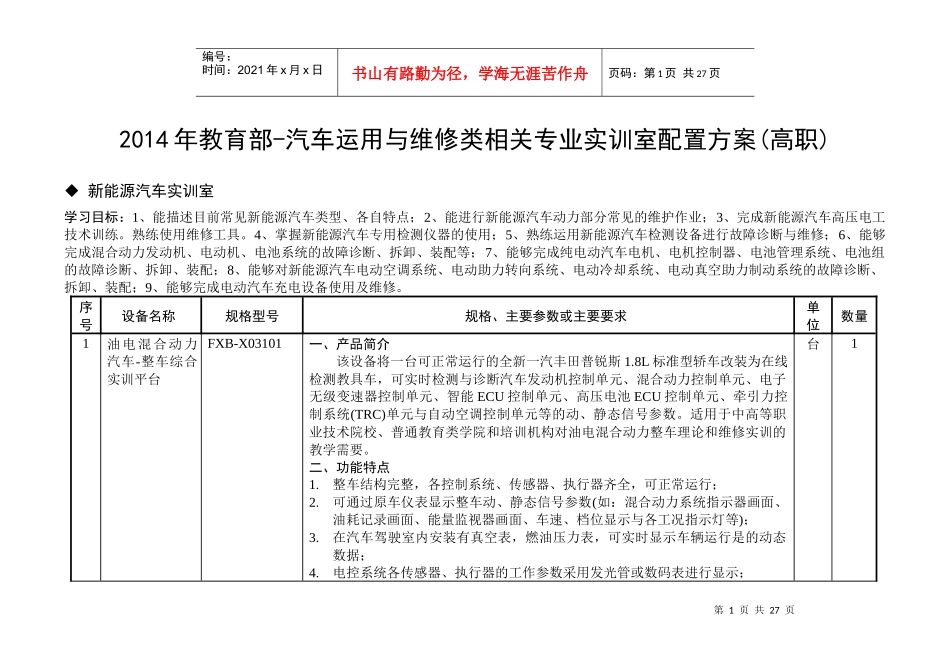

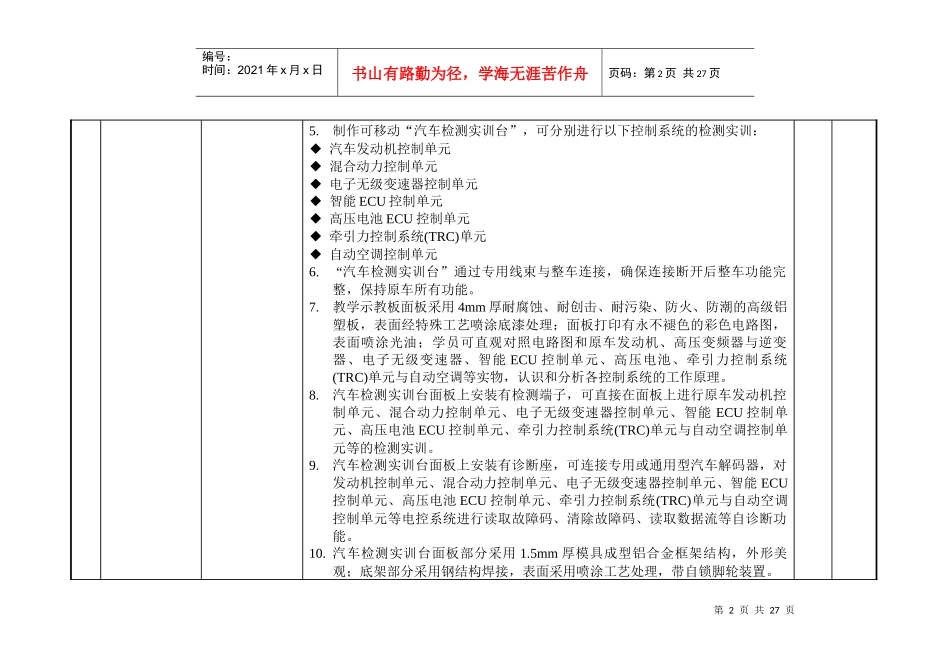

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页2014年教育部-汽车运用与维修类相关专业实训室配置方案(高职)新能源汽车实训室学习目标：1、能描述目前常见新能源汽车类型、各自特点；2、能进行新能源汽车动力部分常见的维护作业；3、完成新能源汽车高压电工技术训练。熟练使用维修工具。4、掌握新能源汽车专用检测仪器的使用；5、熟练运用新能源汽车检测设备进行故障诊断与维修；6、能够完成混合动力发动机、电动机、电池系统的故障诊断、拆卸、装配等；7、能够完成纯电动汽车电机、电机控制器、电池管理系统、电池组的故障诊断、拆卸、装配；8、能够对新能源汽车电动空调系统、电动助力转向系统、电动冷却系统、电动真空助力制动系统的故障诊断、拆卸、装配；9、能够完成电动汽车充电设备使用及维修。序号设备名称规格型号规格、主要参数或主要要求单位数量1油电混合动力汽车-整车综合实训平台FXB-X03101一、产品简介该设备将一台可正常运行的全新一汽丰田普锐斯1.8L标准型轿车改装为在线检测教具车，可实时检测与诊断汽车发动机控制单元、混合动力控制单元、电子无级变速器控制单元、智能ECU控制单元、高压电池ECU控制单元、牵引力控制系统(TRC)单元与自动空调控制单元等的动、静态信号参数。适用于中高等职业技术院校、普通教育类学院和培训机构对油电混合动力整车理论和维修实训的教学需要。二、功能特点1.整车结构完整，各控制系统、传感器、执行器齐全，可正常运行；2.可通过原车仪表显示整车动、静态信号参数(如：混合动力系统指示器画面、油耗记录画面、能量监视器画面、车速、档位显示与各工况指示灯等)；3.在汽车驾驶室内安装有真空表，燃油压力表，可实时显示车辆运行是的动态数据；4.电控系统各传感器、执行器的工作参数采用发光管或数码表进行显示；台1第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页5.制作可移动“汽车检测实训台”，可分别进行以下控制系统的检测实训：◆汽车发动机控制单元◆混合动力控制单元◆电子无级变速器控制单元◆智能ECU控制单元◆高压电池ECU控制单元◆牵引力控制系统(TRC)单元◆自动空调控制单元6.“汽车检测实训台”通过专用线束与整车连接，确保连接断开后整车功能完整，保持原车所有功能。7.教学示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和原车发动机、高压变频器与逆变器、电子无级变速器、智能ECU控制单元、高压电池、牵引力控制系统(TRC)单元与自动空调等实物，认识和分析各控制系统的工作原理。8.汽车检测实训台面板上安装有检测端子，可直接在面板上进行原车发动机控制单元、混合动力控制单元、电子无级变速器控制单元、智能ECU控制单元、高压电池ECU控制单元、牵引力控制系统(TRC)单元与自动空调控制单元等的检测实训。9.汽车检测实训台面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、混合动力控制单元、电子无级变速器控制单元、智能ECU控制单元、高压电池ECU控制单元、牵引力控制系统(TRC)单元与自动空调控制单元等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。10.汽车检测实训台面板部分采用1.5mm厚模具成型铝合金框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页11.配备智能化故障设置和考核系统：采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术，拥有专利技术，系统稳定、不易感染病毒；不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题(教师出题方式：通过人机交互式界面中的主功能菜单选择“设定故障点和故障类型”，输入密码进入出题设置故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”，“短路故障”，“接触不良”...
