XXX2空压站10KV高配室电气试验报告VIP免费

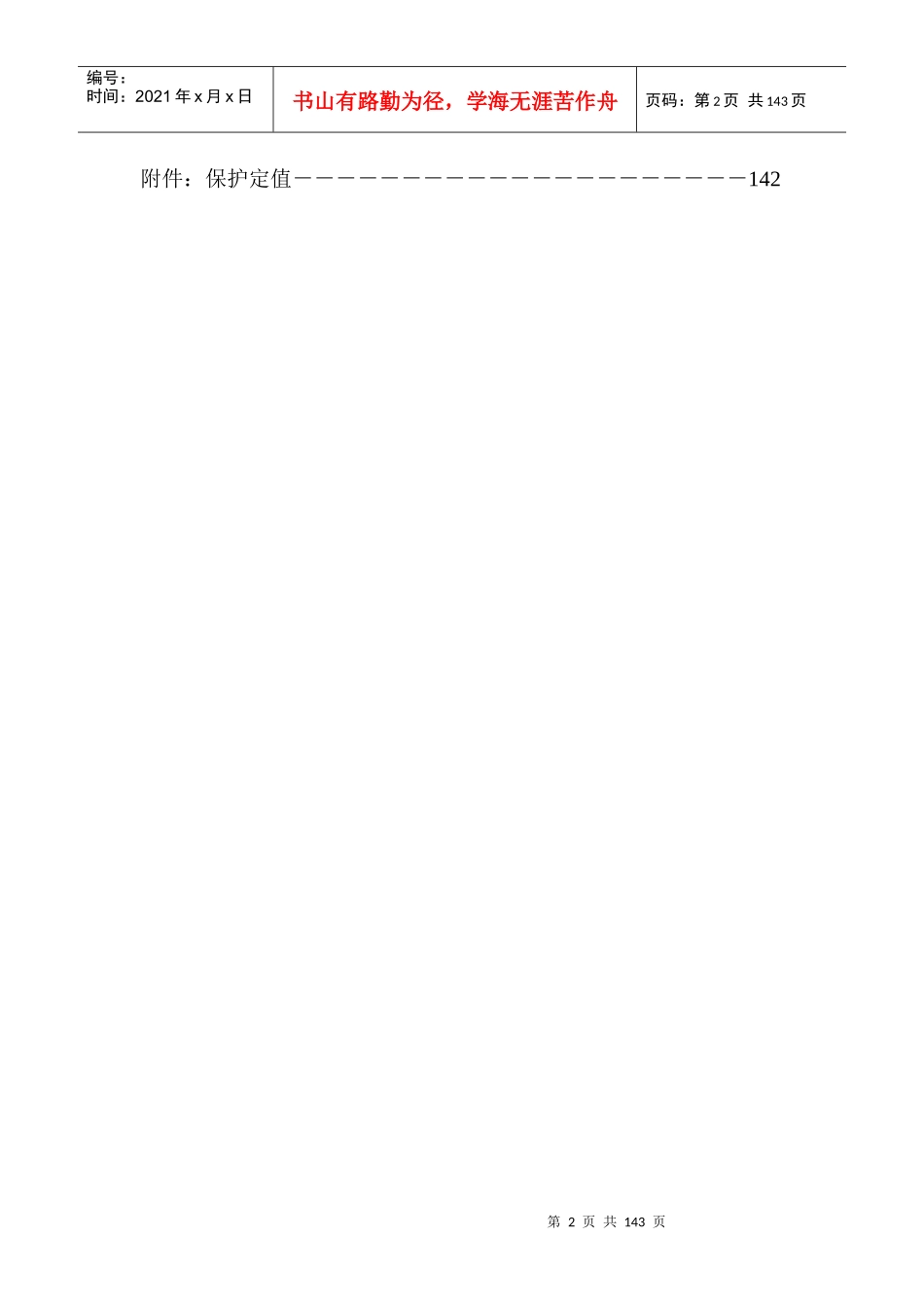

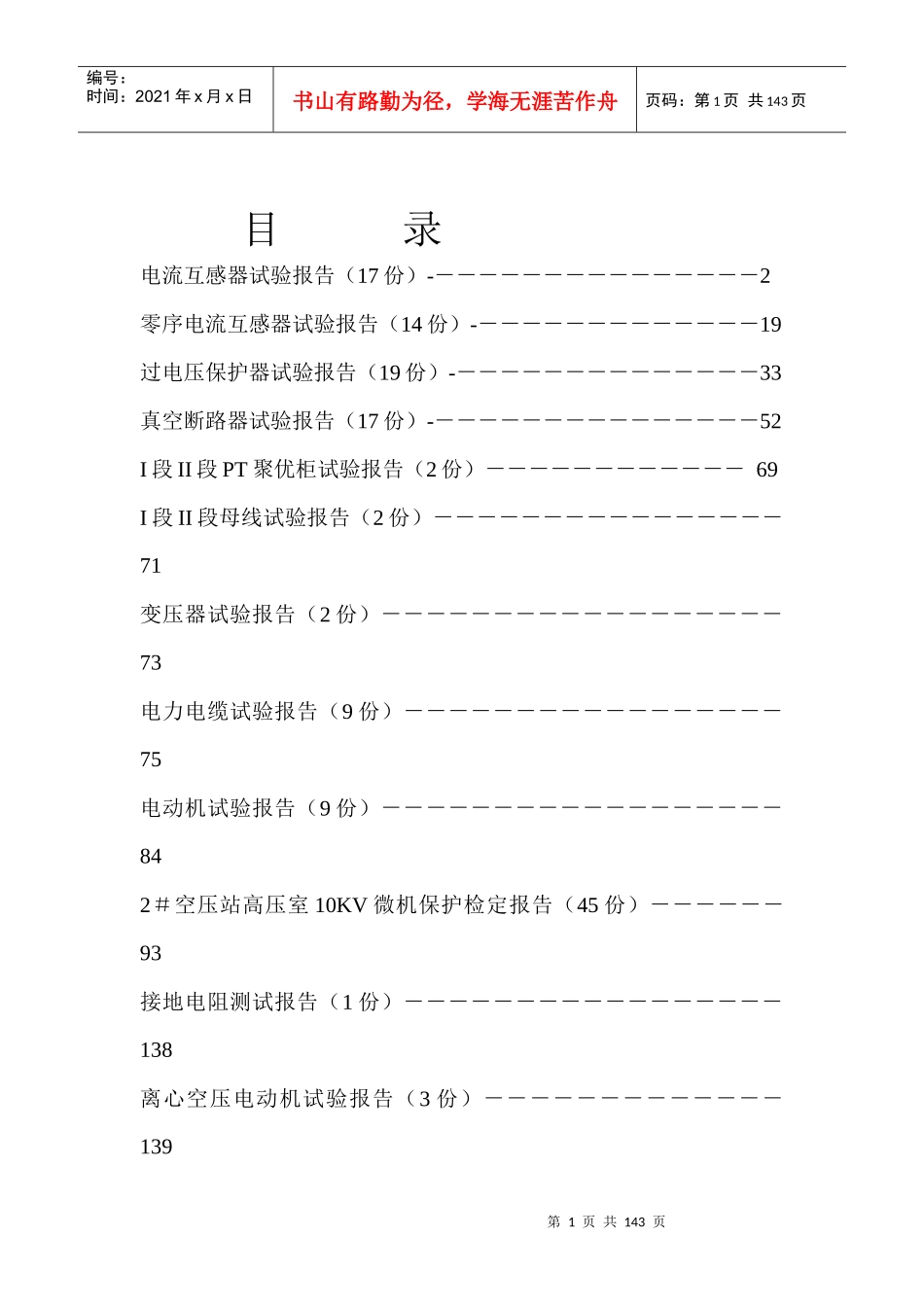

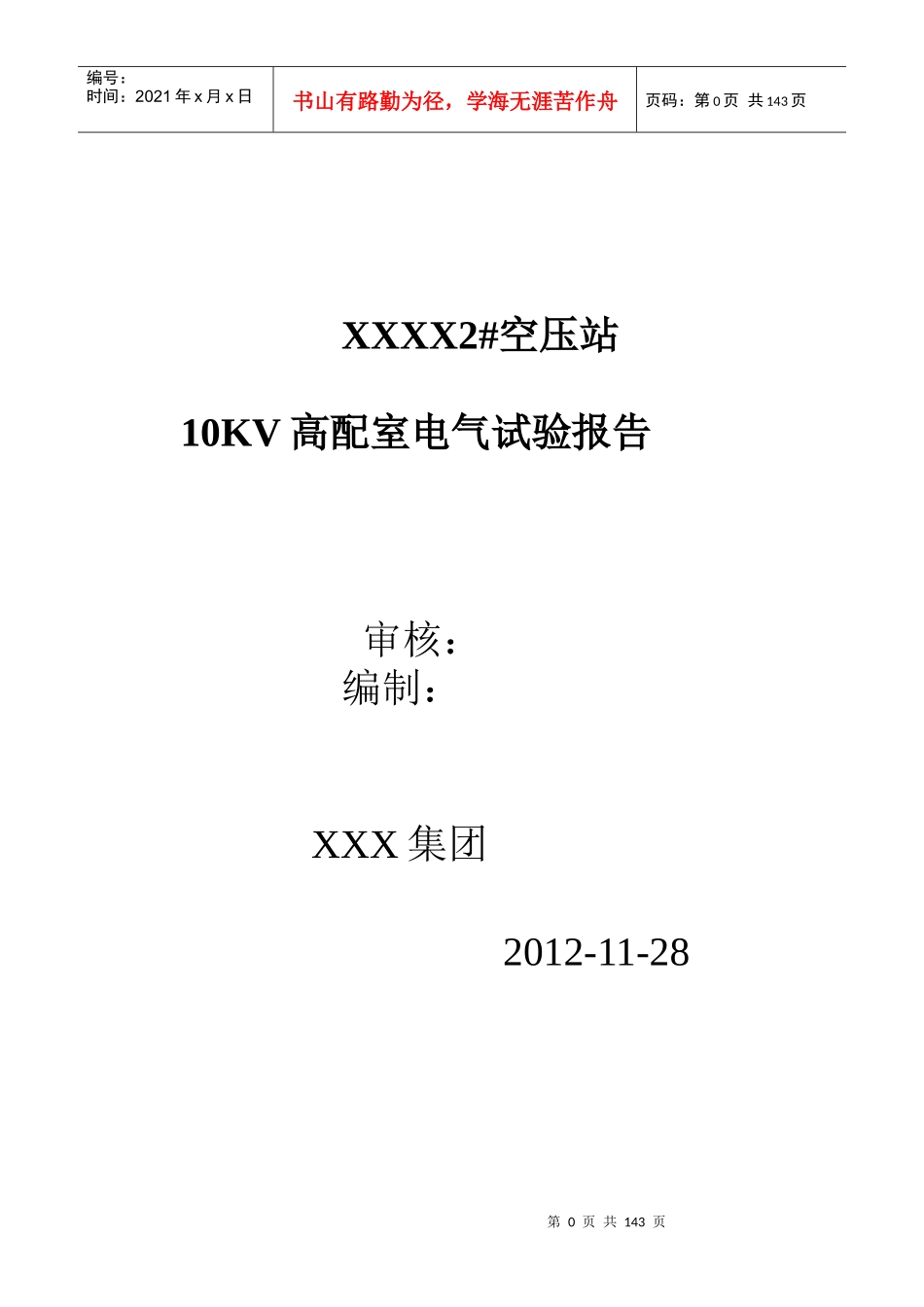

第0页共143页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共143页XXXX2#空压站10KV高配室电气试验报告审核：编制：XXX集团2012-11-28第1页共143页第0页共143页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共143页目录电流互感器试验报告（17份）-－－－－－－－－－－－－－－－2零序电流互感器试验报告（14份）-－－－－－－－－－－－－－19过电压保护器试验报告（19份）-－－－－－－－－－－－－－－33真空断路器试验报告（17份）-－－－－－－－－－－－－－－－52I段II段PT聚优柜试验报告（2份）－－－－－－－－－－－－69I段II段母线试验报告（2份）－－－－－－－－－－－－－－－－71变压器试验报告（2份）－－－－－－－－－－－－－－－－－－73电力电缆试验报告（9份）－－－－－－－－－－－－－－－－－75电动机试验报告（9份）－－－－－－－－－－－－－－－－－－842＃空压站高压室10KV微机保护检定报告（45份）－－－－－－93接地电阻测试报告（1份）－－－－－－－－－－－－－－－－－138离心空压电动机试验报告（3份）－－－－－－－－－－－－－139第2页共143页第1页共143页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共143页附件：保护定值－－－－－－－－－－－－－－－－－－－－－142第3页共143页第2页共143页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共143页审核：试验：中十冶集团电流互感器试验报告单位名称XXX二期装设位置2#空压10KV（1357柜）试验性质交接试验日期2012-11-20铭牌：温度：9℃湿度：60%相别制造号型式一次电流（A）二次电流（A）容量（VA）准确级制造厂制造日期AHN1209372LZZBJ9100110/10VA10P20/0.5中国大连北方互感器有限公司2015-05CHN1209368LZZBJ9100110/10VA10P20/0.52012-05（一）、绝缘电阻测量：使用仪器ZC11D-10型2500V一次用ZC11D-10型2500V，二次ZC25-4型1000V（二）、交流耐压试验：使用仪器YDJZ3KVA试验时间1min相别一次对二次及地（MΩ二次间及对地MΩ一次对二次及地二次对地及一次A250050038kV2kVC250050038kV2kV（三）、绕组的直流电阻测量：D-100V型及特性测量用GD2360B智能全自动变比测试仪：测量结果应与出厂值无明显差异为合格（四）、极性、分接头极性及分接头的变化与名牌标志相符说明：1、电流互感器试验要求：出厂试验电压为42KV,交接试验为38KV;出厂试验电压为28KV,交接试验为25KV;2、一次回路绝缘电阻不应低于出厂值的60%，二次回路绝缘电阻≥1MΩ，铁芯对地一般不低于10MΩ。结论：合格第4页共143页第3页共143页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共143页审核：试验：中十冶集团电流互感器试验报告单位名称XXX二期装设位置2#空压10KV（1356柜）试验性质交接试验日期2012-11-20铭牌：温度：9℃湿度：60%相别制造号型式一次电流（A）二次电流（A）容量（VA）准确级制造厂制造日期AHN1209636LZZBJ9200110/10VA10P20/0.5/0.5中国大连北方互感器有限公司2015-05CHN1209640LZZBJ9200110/10VA10P20/0.5/0.52012-05（一）、绝缘电阻测量：使用仪器ZC11D-10型2500V一次用ZC11D-10型2500V，二次ZC25-4型1000V（二）、交流耐压试验：使用仪器YDJZ3KVA试验时间1min相别一次对二次及地（MΩ二次间及对地MΩ一次对二次及地二次对地及一次A250050038kV2kVC250050038kV2kV（三）、绕组的直流电阻测量：D-100V型及特性测量用GD2360B智能全自动变比测试仪：测量结果应与出厂值无明显差异为合格（四）、极性、分接头极性及分接头的变化与名牌标志相符说明：1、电流互感器试验要求：出厂试验电压为42KV,交接试验为38KV;出厂试验电压为28KV,交接试验为25KV;2、一次回路绝缘电阻不应低于出厂值的60%，二次回路绝缘电阻≥1MΩ，铁芯对地一般不低于10MΩ。结论：合格中十冶集团电流互感器试验报告单位名称XXX二期装设位置2#空压10KV（1355柜）试验性质交接试验日期2012-11-20铭牌：温度：9℃湿度：60%相别制造号型式一次电流（A）二次电流（A）容量（VA）准确级制造厂制造日期AHN1209675LZ...
