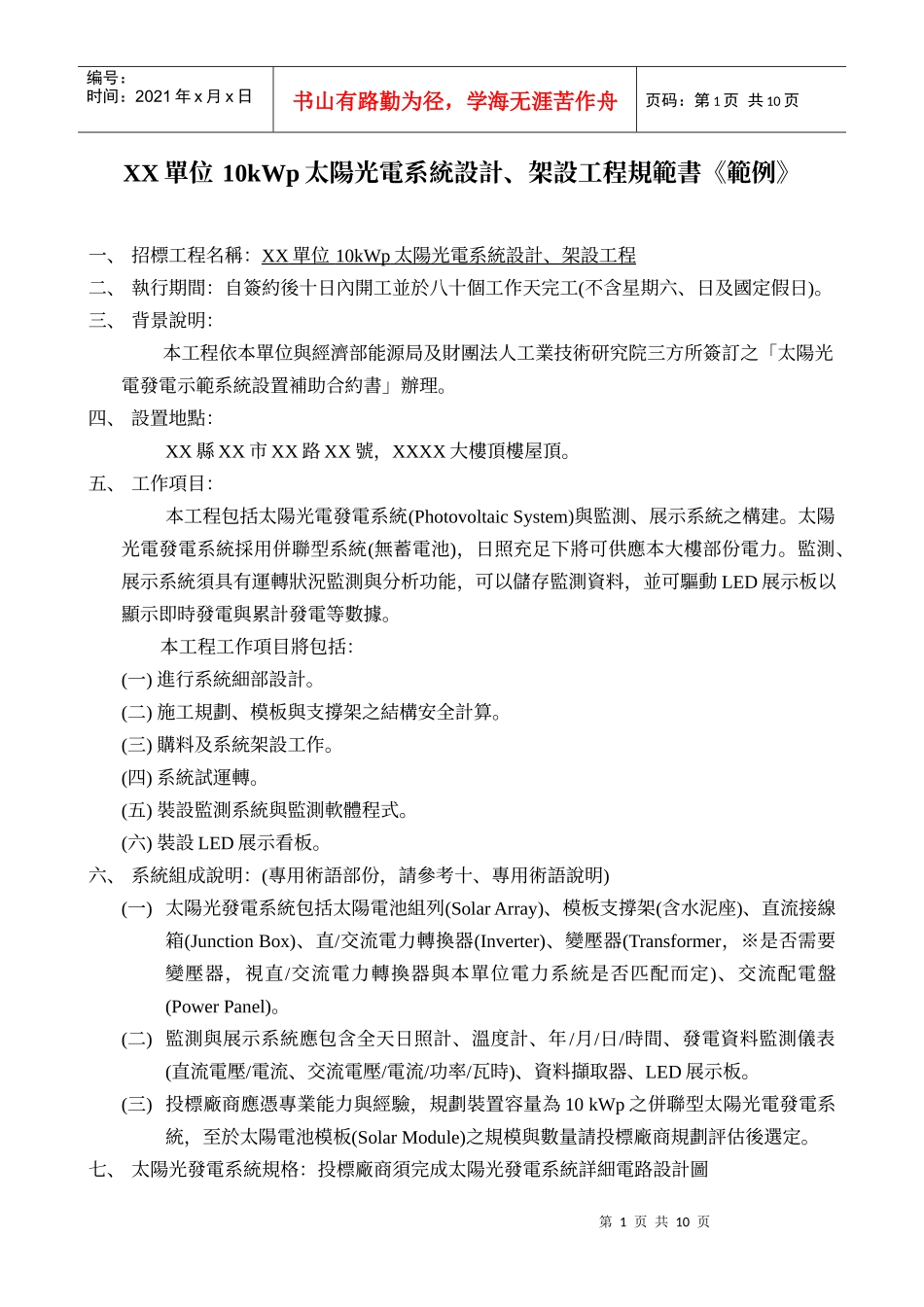

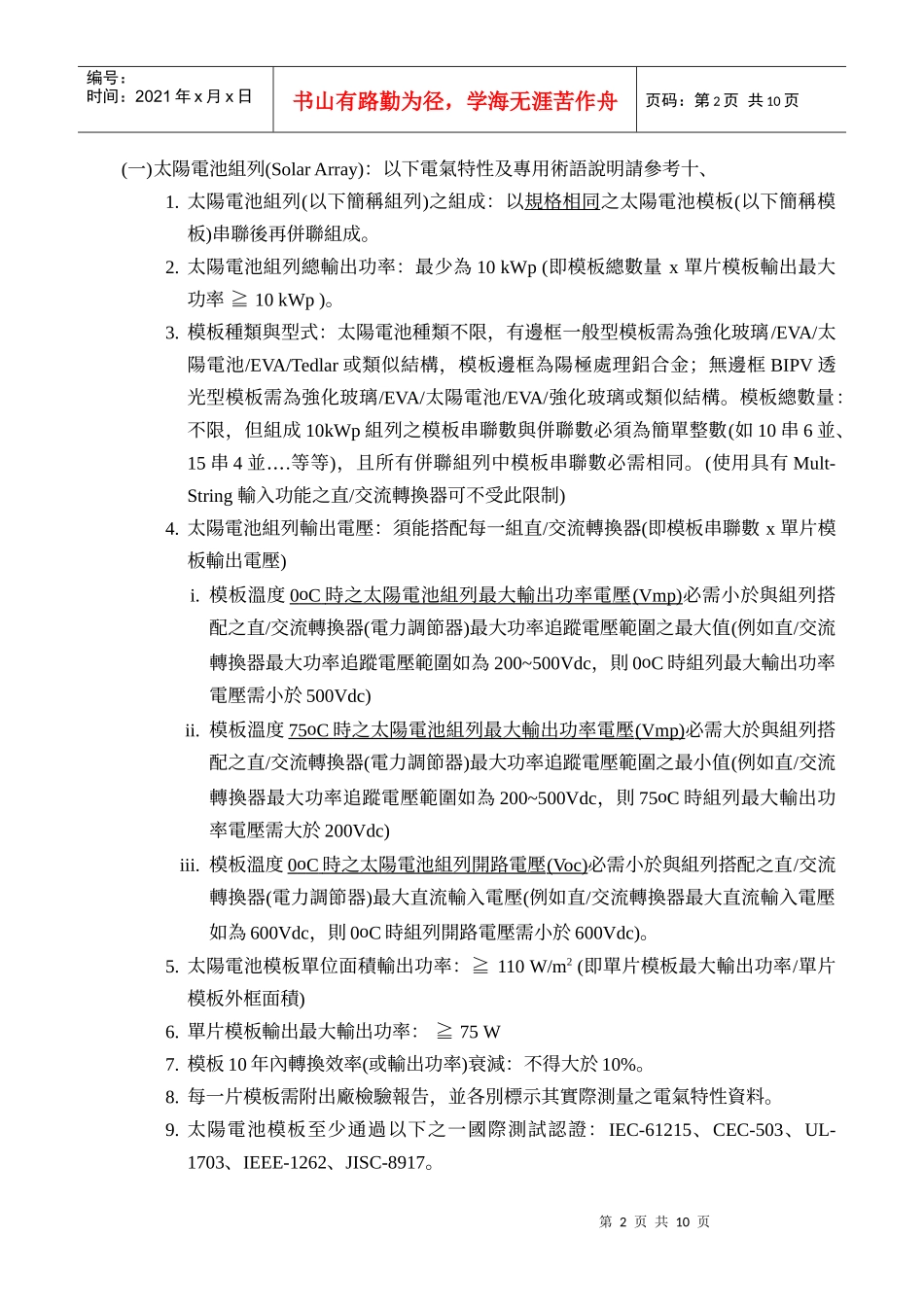

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页XX單位10kWp太陽光電系統設計、架設工程規範書《範例》一、招標工程名稱：XX單位10kWp太陽光電系統設計、架設工程二、執行期間：自簽約後十日內開工並於八十個工作天完工(不含星期六、日及國定假日)。三、背景說明：本工程依本單位與經濟部能源局及財團法人工業技術研究院三方所簽訂之「太陽光電發電示範系統設置補助合約書」辦理。四、設置地點：XX縣XX市XX路XX號，XXXX大樓頂樓屋頂。五、工作項目：本工程包括太陽光電發電系統(PhotovoltaicSystem)與監測、展示系統之構建。太陽光電發電系統採用併聯型系統(無蓄電池)，日照充足下將可供應本大樓部份電力。監測、展示系統須具有運轉狀況監測與分析功能，可以儲存監測資料，並可驅動LED展示板以顯示即時發電與累計發電等數據。本工程工作項目將包括：(一)進行系統細部設計。(二)施工規劃、模板與支撐架之結構安全計算。(三)購料及系統架設工作。(四)系統試運轉。(五)裝設監測系統與監測軟體程式。(六)裝設LED展示看板。六、系統組成說明：(專用術語部份，請參考十、專用術語說明)(一)太陽光發電系統包括太陽電池組列(SolarArray)、模板支撐架(含水泥座)、直流接線箱(JunctionBox)、直/交流電力轉換器(Inverter)、變壓器(Transformer，※是否需要變壓器，視直/交流電力轉換器與本單位電力系統是否匹配而定)、交流配電盤(PowerPanel)。(二)監測與展示系統應包含全天日照計、溫度計、年/月/日/時間、發電資料監測儀表(直流電壓/電流、交流電壓/電流/功率/瓦時)、資料擷取器、LED展示板。(三)投標廠商應憑專業能力與經驗，規劃裝置容量為10kWp之併聯型太陽光電發電系統，至於太陽電池模板(SolarModule)之規模與數量請投標廠商規劃評估後選定。七、太陽光發電系統規格：投標廠商須完成太陽光發電系統詳細電路設計圖第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页(一)太陽電池組列(SolarArray)：以下電氣特性及專用術語說明請參考十、1.太陽電池組列(以下簡稱組列)之組成：以規格相同之太陽電池模板(以下簡稱模板)串聯後再併聯組成。2.太陽電池組列總輸出功率：最少為10kWp(即模板總數量x單片模板輸出最大功率≧10kWp)。3.模板種類與型式：太陽電池種類不限，有邊框一般型模板需為強化玻璃/EVA/太陽電池/EVA/Tedlar或類似結構，模板邊框為陽極處理鋁合金；無邊框BIPV透光型模板需為強化玻璃/EVA/太陽電池/EVA/強化玻璃或類似結構。模板總數量：不限，但組成10kWp組列之模板串聯數與併聯數必須為簡單整數(如10串6並、15串4…並.等等)，且所有併聯組列中模板串聯數必需相同。(使用具有Mult-String輸入功能之直/交流轉換器可不受此限制)4.太陽電池組列輸出電壓：須能搭配每一組直/交流轉換器(即模板串聯數x單片模板輸出電壓)i.模板溫度0oC時之太陽電池組列最大輸出功率電壓(Vmp)必需小於與組列搭配之直/交流轉換器(電力調節器)最大功率追蹤電壓範圍之最大值(例如直/交流轉換器最大功率追蹤電壓範圍如為200~500Vdc，則0oC時組列最大輸出功率電壓需小於500Vdc)ii.模板溫度75oC時之太陽電池組列最大輸出功率電壓(Vmp)必需大於與組列搭配之直/交流轉換器(電力調節器)最大功率追蹤電壓範圍之最小值(例如直/交流轉換器最大功率追蹤電壓範圍如為200~500Vdc，則75oC時組列最大輸出功率電壓需大於200Vdc)iii.模板溫度0oC時之太陽電池組列開路電壓(Voc)必需小於與組列搭配之直/交流轉換器(電力調節器)最大直流輸入電壓(例如直/交流轉換器最大直流輸入電壓如為600Vdc，則0oC時組列開路電壓需小於600Vdc)。5.太陽電池模板單位面積輸出功率：≧110W/m2(即單片模板最大輸出功率/單片模板外框面積)6.單片模板輸出最大輸出功率：≧75W7.模板10年內轉換效率(或輸出功率)衰減：不得大於10%。8.每一片模板需附出廠檢驗報告，並各別標示其實際測量之電氣特性資料。9.太陽電池模板至少通過以下之一國際測試認證：IEC-61215、CEC-503、UL-1703、IEEE-1262、JISC-8917。第3页共10页第2页共10页编号：时间：2021年x月x日书山...
