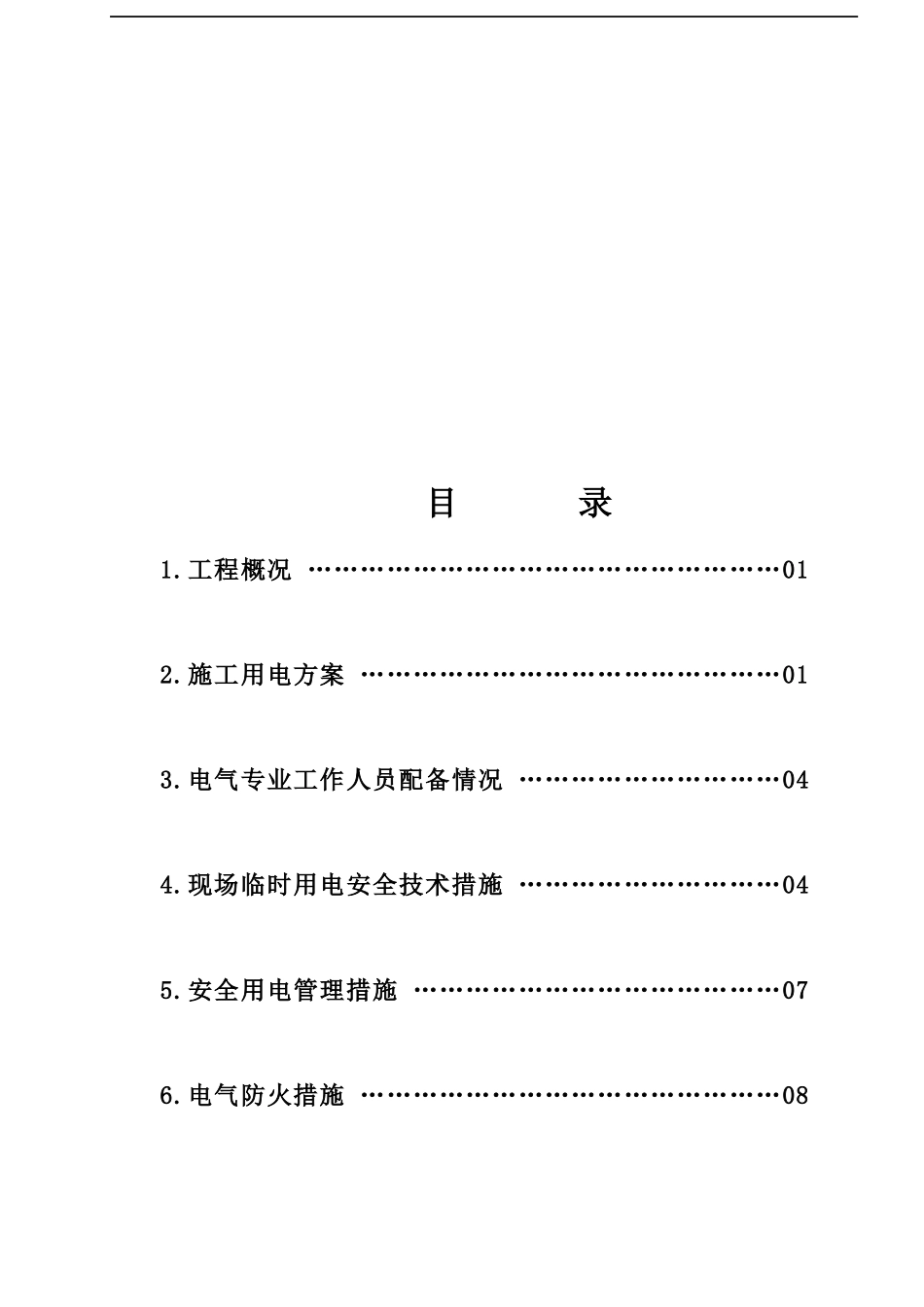

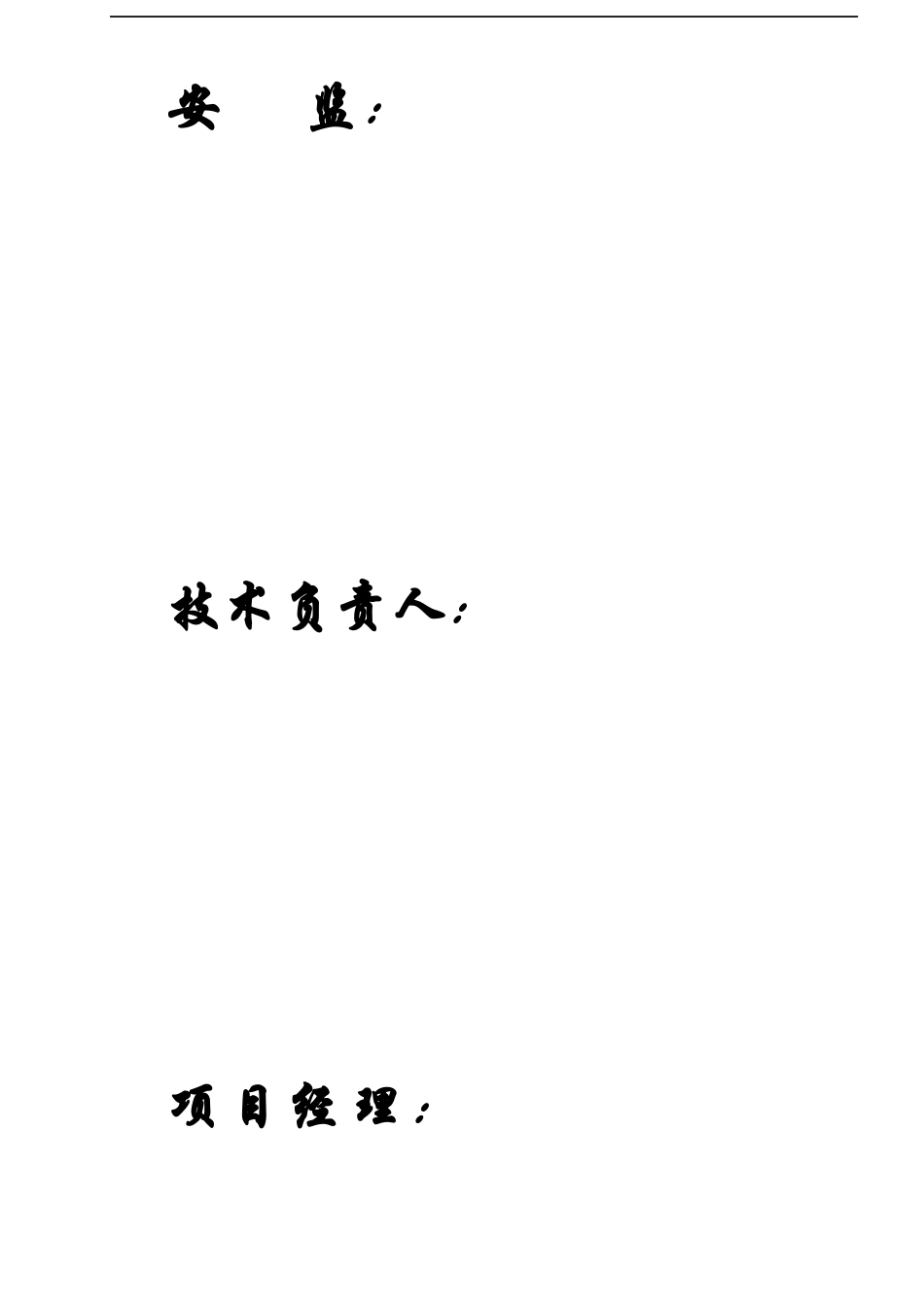

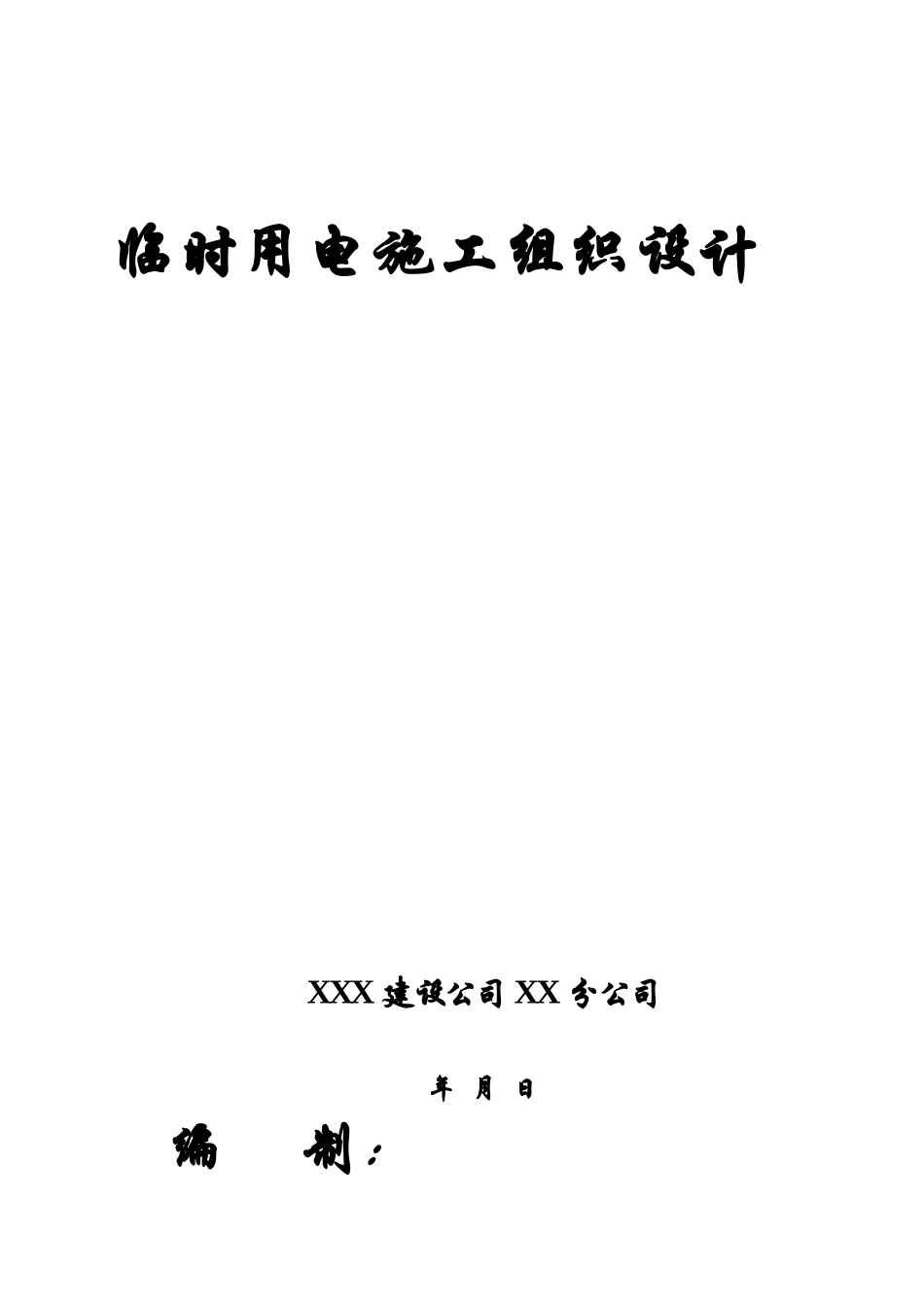

临时用电施工组织设计XXX建设公司XX分公司年月日编制：安监：技术负责人：项目经理：目录1.工程概况………………………………………………012.施工用电方案…………………………………………013.电气专业工作人员配备情况…………………………044.现场临时用电安全技术措施…………………………045.安全用电管理措施……………………………………076.电气防火措施…………………………………………081.工程概况：2.施工用电方案：2.1主要施工用电负荷统计：2.1.1接至1＃箱变（西路）1、QTZ63塔吊1座39.5KW2、QTZ80塔吊1座43KW2、电焊机2台48KW3、电渣压力焊机2台72KW4、圆盘锯2台6KW5、钢筋弯曲机1台3KW6、钢筋切断机1台3KW7、搅拌机1台5KW8、木工多用机床1台3KW9、办公及现场照明30KW10、插入式振动器3台3.3KW合计261KW2.1.2接至2＃箱变（东路）1、FO23B塔吊1座64KW2、钢筋弯曲机2台6KW3、钢筋切断机2台6KW4、钢筋调直机2台15KW5、电渣压力焊机2台72KW6、电焊机2台48KW7、无齿锯3台9KW8、蛙式打夯机5台15KW9、现场照明25KW合计260KW2.2施工主电缆选择：参考《建筑施工计算手册》计算⑴用电量计算：P=1.24K1∑PC计算用电量取75%K1=0.7P=1.24×0.7×75%×261=169.911KW⑵配电导线截面计算：线路上的电流：Il=1000×P÷(1.73×Ul×cosψ)Ul==380vcosψ=0.75Il=1000×169.911÷(1.73×380×0.75)=344.61A⑶配电导线选择：根据《常用配电导线持续允许电流表》查得：选用95mm2BX型铜芯橡皮线，持续允许电流为345A﹥344.61A，满足要求。2.3布线方案：施工用电接自建设单位所提供的1＃、2＃箱变低压配电柜。在拟建2＃地下车库的东西两侧，在施工现场北侧和西侧分别建一施工用配电室，配电室内安装一台施工用总配电箱，箱内设一个600A的空气开关，敷设一根3×95+2×35mm2的五芯橡套电缆，将电源由低压配电柜引入配电室内，施工现场各部位用电，均由该配电箱引出，现场用电采用三级配电两级保护。临时供电系统示意图如下：施工现场北侧临时供电系统总配电箱钢筋加工二区二级配电交流电焊机开关箱切断机动力开关箱弯曲机动力开关箱交流电焊机开关箱电焊机动力开关箱无齿锯动力开关箱振动器动力开关箱切断机动力开关箱电渣压力焊机开关箱钢筋加工一区二级配电箱1＃塔吊处二级配电箱调直机动力开关箱塔吊动力开关箱现场照明开关箱移动照明开关箱现场照明开关箱弯曲机动力开关箱调直机动力开关箱施工现场西侧临时供电系统总配电箱2＃、3＃塔吊处二级配电箱电焊机动力开关箱切断机动力开关箱弯曲机动力开关箱振动器动力开关箱电焊机动力开关箱无齿锯动力开关箱平刨机动力开关箱2号塔吊动力开关箱3号塔吊动力开关箱钢筋加工三区二级配电箱木工朋二级配电箱调直机动力开关箱办公区照明开关箱现场照明开关箱圆盘锯动力开关箱现场照明开关箱现场照明开关箱移动照明开关箱3.电气专业工作人员配备情况：工程部电气专业工程师负责对现场项目部用电工作的技术指导和监督。项目部配备一名专职设备管理员，负责对现场用电工作的控制和管理，另外配备两名持有电工证的专业操作工人进行现场电气作业。4.现场临时用电安全技术措施：4.1通用规定：⑴施工现场临时用电实行"三相五线制"、三级配电两级保护和"一机一闸一保险一箱"的做法，严禁用一个电器开关直接控制二台及二台以上用电设备。机械设备必须执行工作接地和重复接地的保护措施。手持电动工具都必须安装灵敏有效的漏电保护装置。安装、维修或拆除临时用电工程，必须由电工完成。电工必须持证上岗，上岗前按规定穿戴好个人防护用品。⑵线路上禁止带负荷接电或断电，并禁止带电操作。严禁带负荷拉、合开关。停用设备应拉闸断电，锁好开关箱。移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。配电盘或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。⑶施工现场停电一小时以上时，应切断电源，锁好开关箱。线路停电工作时，应符合以下操作规定：第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页a.切断有关电源，总配电箱应上锁并挂标示牌。b.验电时应戴绝缘手套，按电压等级使用...
