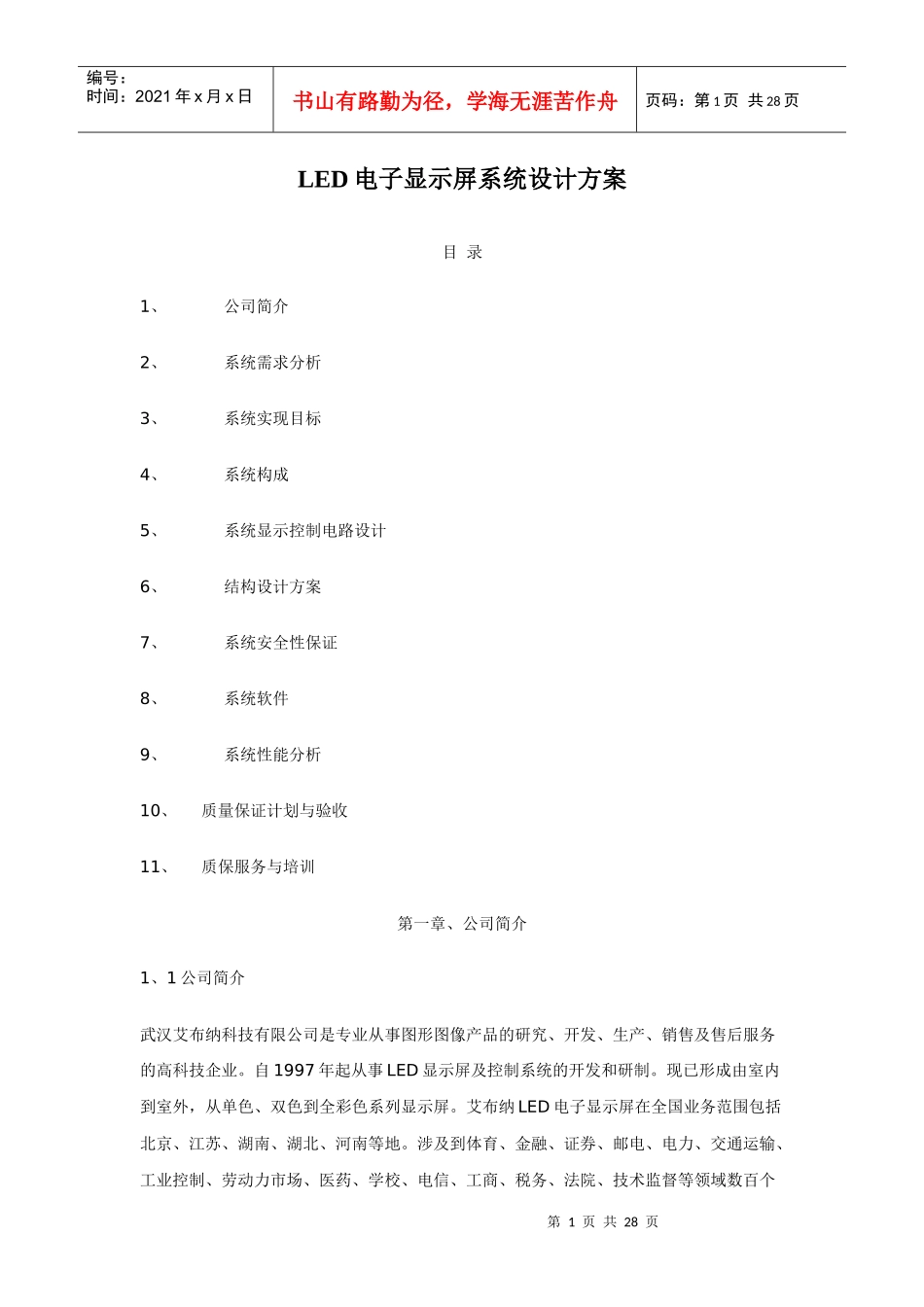

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页LED电子显示屏系统设计方案目录1、公司简介2、系统需求分析3、系统实现目标4、系统构成5、系统显示控制电路设计6、结构设计方案7、系统安全性保证8、系统软件9、系统性能分析10、质量保证计划与验收11、质保服务与培训第一章、公司简介1、1公司简介武汉艾布纳科技有限公司是专业从事图形图像产品的研究、开发、生产、销售及售后服务的高科技企业。自1997年起从事LED显示屏及控制系统的开发和研制。现已形成由室内到室外，从单色、双色到全彩色系列显示屏。艾布纳LED电子显示屏在全国业务范围包括北京、江苏、湖南、湖北、河南等地。涉及到体育、金融、证券、邮电、电力、交通运输、工业控制、劳动力市场、医药、学校、电信、工商、税务、法院、技术监督等领域数百个第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页用户，产品的技术水平、工程质量和售后服务受到用户的一致好评，工程质量及信誉已达到了一流水平。在行业和用户中享有很高的声誉。公司还拥有世界领先的触摸技术、嵌入式采集系统技术、触摸浏览技术，提供触摸产品、是美国ELO公司和日本MINATO公司触摸产品的中国区总代理，公司以触摸上网一体机、WBT网络电脑、各种专用网络信息终端、核心应用软件与网管软件产品为基础，构造城市公共信息解决方案、电子商务解决方案、金融解决方案、企业管理解决方案、电子政务解决方案、医院解决方案等，提供各种适合于政府、教育、公共事业等行业的网络系统、网络产品及服务。1.2技术、规模、及相关经验。LED显示屏是集微电子技术、光电子技术、计算机技术、多媒体信息处理技术于一体的大型显示系统。以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点，成为众多显示媒体中的佼佼者，广泛应用于政府机关、商业广告、体育场馆、信息传播、新闻发布、证券交易等方面。艾布纳公司作为显示屏的专业生产厂家，建立了完善的售前、售中和售后服务体系，从显示屏产品及其系统的选型、设计，到安装调试，直至售后维护、保修等均有专业人员负责。公司生产的显示屏所选用的各种元器件均经过严格挑选，保证为原厂正品。发光器件均采用日本、台湾原装优质管芯（如日本日亚、夏普、台湾国联等产品），电子元器件采用国外著名半导体器件厂家（HARRIS、TOSHIBA、HITACHI、MOTOROLA、TEXAS）的元器件。显示屏的工艺性很强，其模块生产由专业生产线生产，出厂前经过一周老化测试，保证其工作稳定、可靠。公司以其精湛的技术力量和规范的经营模式，承诺产品保修三年，终身维修。显示屏图像信息刷新快、配色柔和、显示稳定，绝无“频闪”、“水波纹”等现象。VGA/Video同步显示屏是100%同步的，即计算机屏幕上显示的内容可逐点对应地在大屏上显示。支持PC机硬件及操作系统和软件平台，真正实现计算机屏幕上的所见即所显。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页公司以规范求效益、求发展，最大限度地让利用户，始终恪守“以专业的科技、可靠的品质和不断完善的服务满足客户的要求”。第二章系统需求分析与实现目标本设计方案是通过与用户的沟通，按照用户的使用要求制定的。显示屏方案型号确定如下:其主要技术参数如下表：指标名称技术指标备注发光器件Φ3.7mm双基色8×8矩阵模块1、发光器件采用台湾国联公司高亮度管芯,亮度高、色彩均匀;2、控制芯片采用美国可编程逻辑门阵列,结构简单、稳定性好;3、开关电源采用大屏幕专用电源,具有过压、过载、短路等保护功能;4、线路板采用经UL认证产品.像素密度44100点/m2点间距4.7mm光亮度R>400CD,G>300CD盲点率整屏无盲点灰度级别256级显示颜色65536色显示模式VGA同步640×480～1024×768亮度调节8级可调单元板尺寸：305mm×152mm分辨率：64×32数量：13×8=104块屏体有效显示面积：3.97m×1.22m分辨率：832×256单元板间隙`0.1㎜传输方式及速度高速串行,每路40Mbit/s驱动方式扫描驱动画面刷新速度150个画面／秒视角水平可视角度：正负70度第4页共28...
