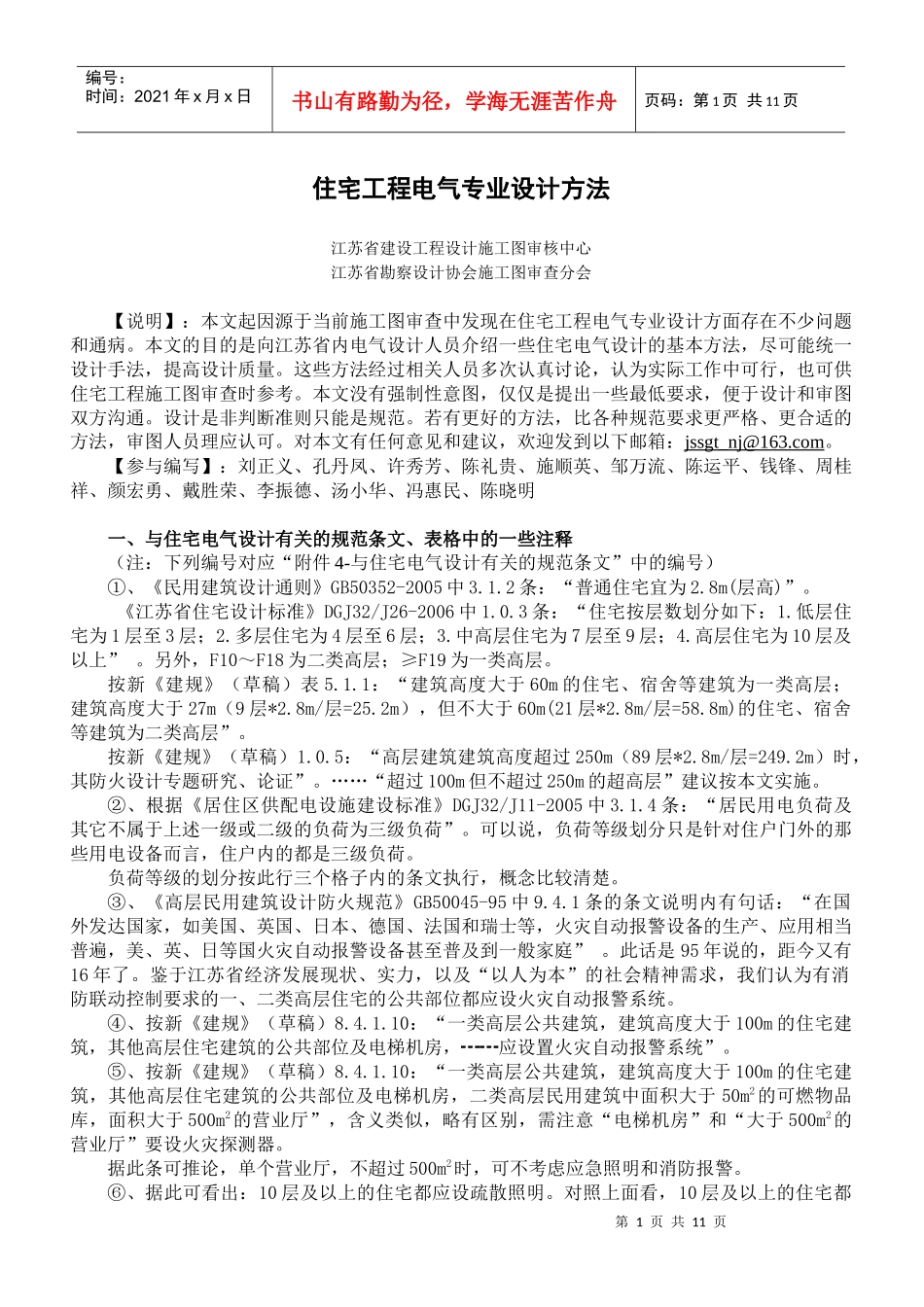

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页住宅工程电气专业设计方法江苏省建设工程设计施工图审核中心江苏省勘察设计协会施工图审查分会【说明】：本文起因源于当前施工图审查中发现在住宅工程电气专业设计方面存在不少问题和通病。本文的目的是向江苏省内电气设计人员介绍一些住宅电气设计的基本方法，尽可能统一设计手法，提高设计质量。这些方法经过相关人员多次认真讨论，认为实际工作中可行，也可供住宅工程施工图审查时参考。本文没有强制性意图，仅仅是提出一些最低要求，便于设计和审图双方沟通。设计是非判断准则只能是规范。若有更好的方法，比各种规范要求更严格、更合适的方法，审图人员理应认可。对本文有任何意见和建议，欢迎发到以下邮箱：jssgt_nj@163.com。【参与编写】：刘正义、孔丹凤、许秀芳、陈礼贵、施顺英、邹万流、陈运平、钱锋、周桂祥、颜宏勇、戴胜荣、李振德、汤小华、冯惠民、陈晓明一、与住宅电气设计有关的规范条文、表格中的一些注释（注：下列编号对应“附件4-与住宅电气设计有关的规范条文”中的编号）①、《民用建筑设计通则》GB50352-2005中3.1.2条：“普通住宅宜为2.8m(层高)”。《江苏省住宅设计标准》DGJ32/J26-2006中1.0.3条：“住宅按层数划分如下：1.低层住宅为1层至3层；2.多层住宅为4层至6层；3.中高层住宅为7层至9层；4.高层住宅为10层及以上”。另外，F10～F18为二类高层；≥F19为一类高层。按新《建规》（草稿）表5.1.1：“建筑高度大于60m的住宅、宿舍等建筑为一类高层；建筑高度大于27m（9层*2.8m/层=25.2m），但不大于60m(21层*2.8m/层=58.8m)的住宅、宿舍等建筑为二类高层”。按新《建规》（草稿）1.0.5：“高层建筑建筑高度超过250m（89层*2.8m/层=249.2m）时，其防火设计专题研究、论证”。……“超过100m但不超过250m的超高层”建议按本文实施。②、根据《居住区供配电设施建设标准》DGJ32/J11-2005中3.1.4条：“居民用电负荷及其它不属于上述一级或二级的负荷为三级负荷”。可以说，负荷等级划分只是针对住户门外的那些用电设备而言，住户内的都是三级负荷。负荷等级的划分按此行三个格子内的条文执行，概念比较清楚。③、《高层民用建筑设计防火规范》GB50045-95中9.4.1条的条文说明内有句话：“在国外发达国家，如美国、英国、日本、德国、法国和瑞士等，火灾自动报警设备的生产、应用相当普遍，美、英、日等国火灾自动报警设备甚至普及到一般家庭”。此话是95年说的，距今又有16年了。鉴于江苏省经济发展现状、实力，以及“以人为本”的社会精神需求，我们认为有消防联动控制要求的一、二类高层住宅的公共部位都应设火灾自动报警系统。④、按新《建规》（草稿）8.4.1.10：“一类高层公共建筑，建筑高度大于100m的住宅建筑，其他高层住宅建筑的公共部位及电梯机房，┅┅应设置火灾自动报警系统”。⑤、按新《建规》（草稿）8.4.1.10：“一类高层公共建筑，建筑高度大于100m的住宅建筑，其他高层住宅建筑的公共部位及电梯机房，二类高层民用建筑中面积大于50m2的可燃物品库，面积大于500m2的营业厅”，含义类似，略有区别，需注意“电梯机房”和“大于500m2的营业厅”要设火灾探测器。据此条可推论，单个营业厅，不超过500m2时，可不考虑应急照明和消防报警。⑥、据此可看出：10层及以上的住宅都应设疏散照明。对照上面看，10层及以上的住宅都第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页有火灾自动报警系统，所以，强制点亮的措施是具备的。《江苏省住宅设计标准》DGJ32/J26-2006中10.1.5.2.2与此条文字上稍有区别，含义相同，但不是强条。“高层住宅的楼梯间、防烟楼梯间前室、消防楼梯间及其前室、合用前室和避难层（间）、配电室、消防控制室（值班室）、消防水泵房、防烟排烟机房、供消防用的蓄电池室、自备发电机房、居住建筑内走道长度超过20.00m的内走道及强、弱电竖井应设应急照明。”10.1.5.2.3项也有类似，“19层及以上的高层住宅的疏散走道和安全出口处，应设灯光疏散指示标志”⑦、除上一条中要求的空间照...
