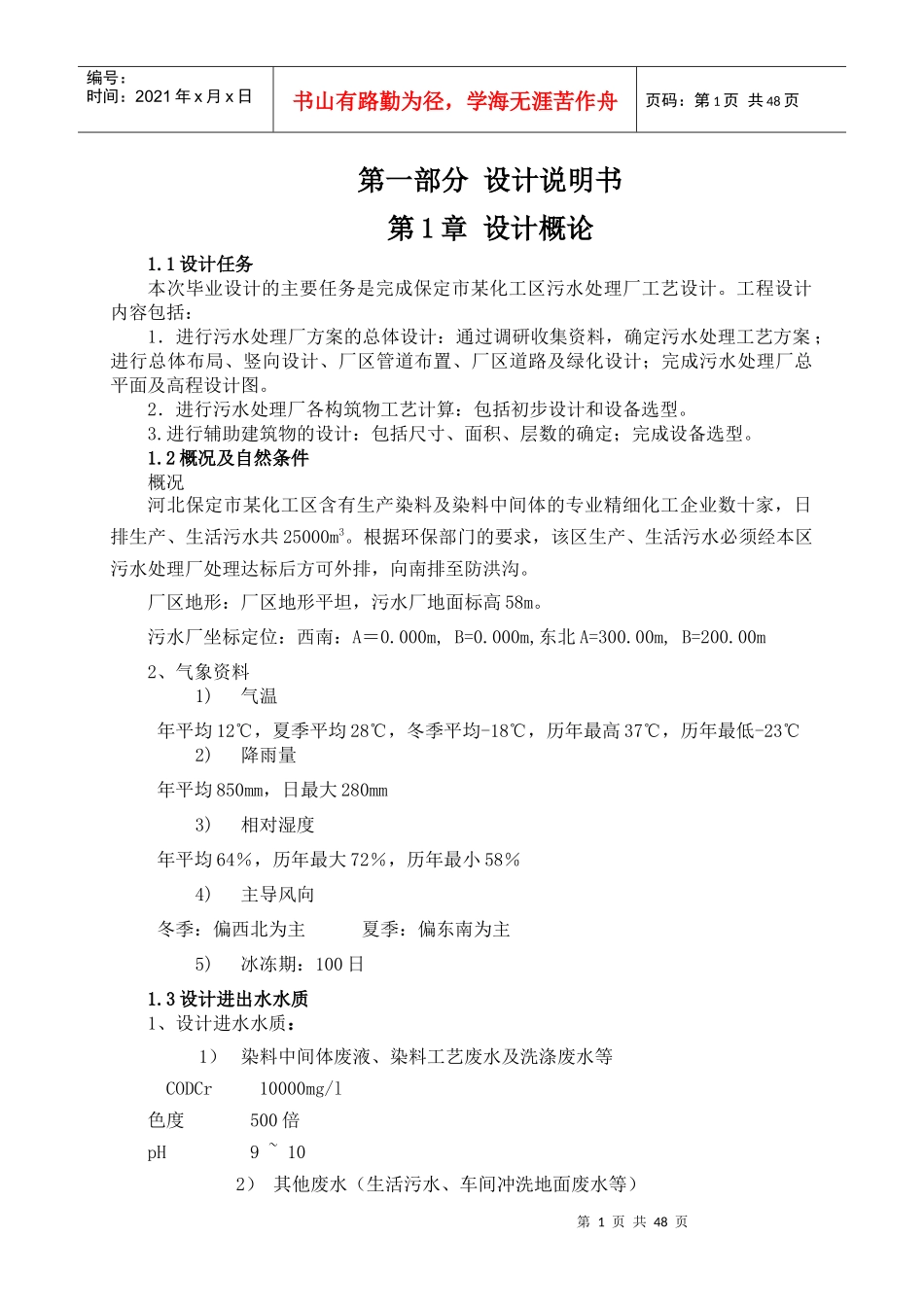

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页第一部分设计说明书第1章设计概论1.1设计任务本次毕业设计的主要任务是完成保定市某化工区污水处理厂工艺设计。工程设计内容包括：1．进行污水处理厂方案的总体设计：通过调研收集资料，确定污水处理工艺方案；进行总体布局、竖向设计、厂区管道布置、厂区道路及绿化设计；完成污水处理厂总平面及高程设计图。2．进行污水处理厂各构筑物工艺计算：包括初步设计和设备选型。3.进行辅助建筑物的设计：包括尺寸、面积、层数的确定；完成设备选型。1.2概况及自然条件概况河北保定市某化工区含有生产染料及染料中间体的专业精细化工企业数十家，日排生产、生活污水共25000m3。根据环保部门的要求，该区生产、生活污水必须经本区污水处理厂处理达标后方可外排，向南排至防洪沟。厂区地形：厂区地形平坦，污水厂地面标高58m。污水厂坐标定位：西南：A＝0.000m,B=0.000m,东北A=300.00m,B=200.00m2、气象资料1)气温年平均12℃，夏季平均28℃，冬季平均-18℃，历年最高37℃，历年最低-23℃2)降雨量年平均850mm，日最大280mm3)相对湿度年平均64％，历年最大72％，历年最小58％4)主导风向冬季：偏西北为主夏季：偏东南为主5)冰冻期：100日1.3设计进出水水质1、设计进水水质：1）染料中间体废液、染料工艺废水及洗涤废水等CODCr10000mg/l色度500倍pH9~102）其他废水（生活污水、车间冲洗地面废水等）第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页CODCr1000~2000mg/l色度200倍pH7~8冬季污水平均温度：10℃夏季污水平均温度：20℃2、处理后的水质要求：CODCr100mg/l色度50倍pH6~9第2章污水处理厂设计2.1污水处理厂设计规模生产工艺中的洗涤、压滤等废水17000m3/d，生活污水8000m3/d，共计25000m3/d。依据该区要求，污水处理场设计处理量25000m3/d，远期规划为100000m3/d。2.2污水处理厂址选择污水厂厂址选择应遵循下列各项原则1、应与选定的工艺相适应2、尽量少占农田3、应位于水源下游和夏季主导风向下风向4、应考虑便于运输5、充分利用地形2.3污水、污泥处理工艺选择1、处理工艺流程选择应考虑的因素污水处理厂的工艺流程系指在保证处理水达到所要求的处理程度的前提下，所采用的污水处理技术各单元的有机组合。在选定处理工艺流程的同时，还需要考虑各处理单元构筑物的形式，两者互为制约，互为影响。污水处理工艺流程的选定，主要以下列各项因素作为依据。（1）、污水的处理程度（2）、工程造价与运行费用（3）、当地的各项条件（4）、原污水的水量与污水流入工程该污水处理厂日处理能力为25000m3,属于中规模的污水处理厂。因废水中COD浓度较高，常以厌氧为主兼顾好氧生物处理和物化处理相结合的办法。常采用的工艺为升流式厌氧污泥床工艺、升流式厌氧生物滤池工艺、水解好氧法工艺等。2.适合于小型污水处理厂的厌氧处理工艺的比较适合于小型污水处理厂的厌氧工艺比较多，为了选择出经济技术更合理的处理工艺，以下对适合于小型污水处理厂的厌氧处理工艺进行经济技术比较。如下表：第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页工艺名称升流式厌氧生物滤池升流式厌氧污泥床优点1.生物量浓度较高，因此，有机负荷率较高。2.能够承受水质或水量的冲击负荷。3.勿需污泥回流。4.设备简单，能耗低，运行管理方便，费用底。5.无污泥流失之虞，处理水携带污泥较少。升流式厌氧污泥床的主要优点是:1、升流式厌氧污泥床内污泥浓度高。平均污泥浓度为20－40gVSS/1；2、有机负荷高。水力停留时间短。中温发酵，容积负荷一般为10kgCOD/m3.d左右；3、无混合搅拌设备，靠发酵过程中产生的沼气的上升运动，使污泥床上部的污泥处于悬浮状态，对下部的污泥层也有一定程度的搅动；4、污泥床不填载体，节省造价及避免因填料发生堵赛问题；5、升流式厌氧污泥床内设三相分离器，一般不设沉淀池，被沉淀区分离出来的污泥重新回到污泥床反应区内，一般无污泥回流设备。缺点1.运行中容易发生堵塞现象。2.污泥浓度沿深度分布...
