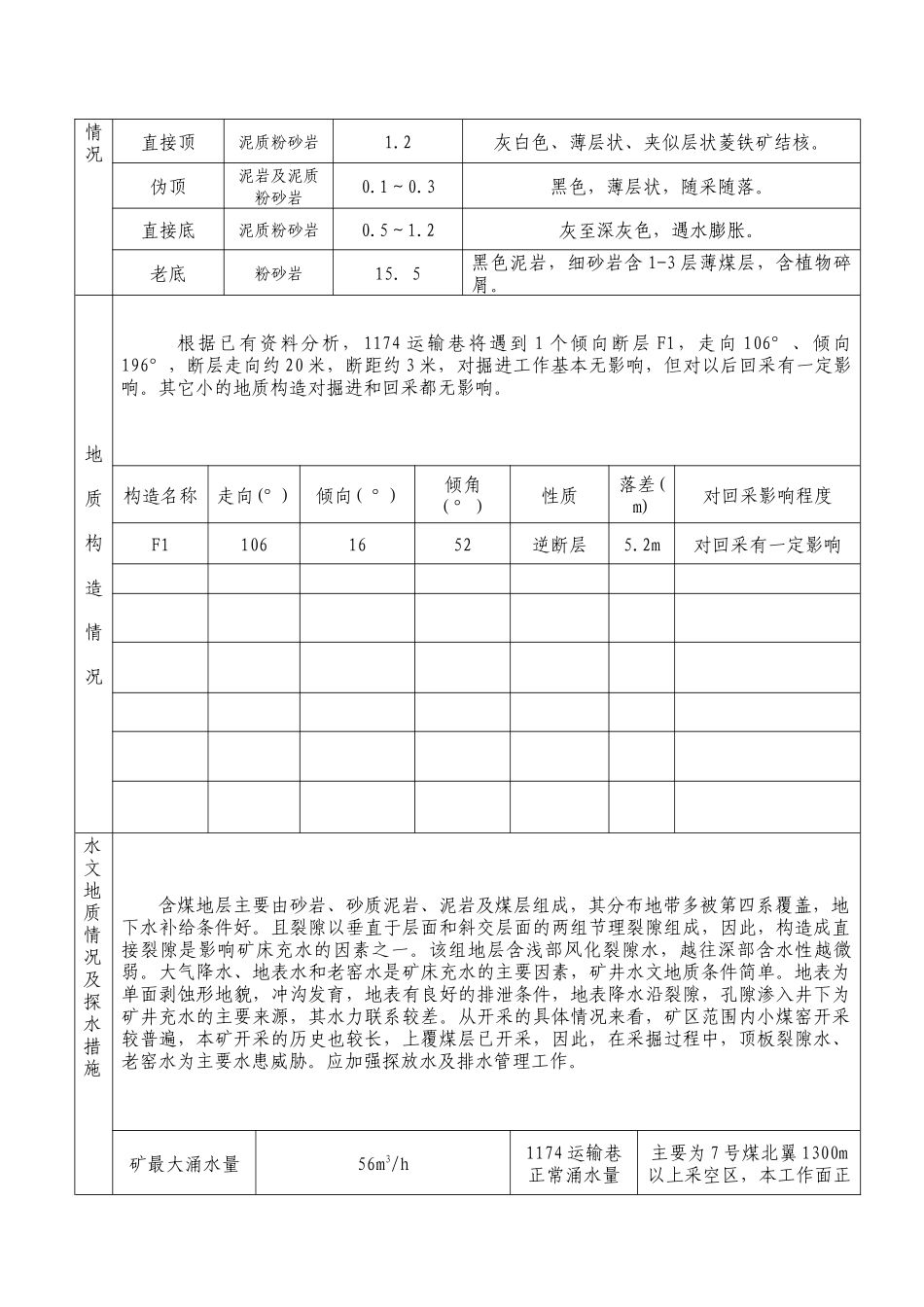

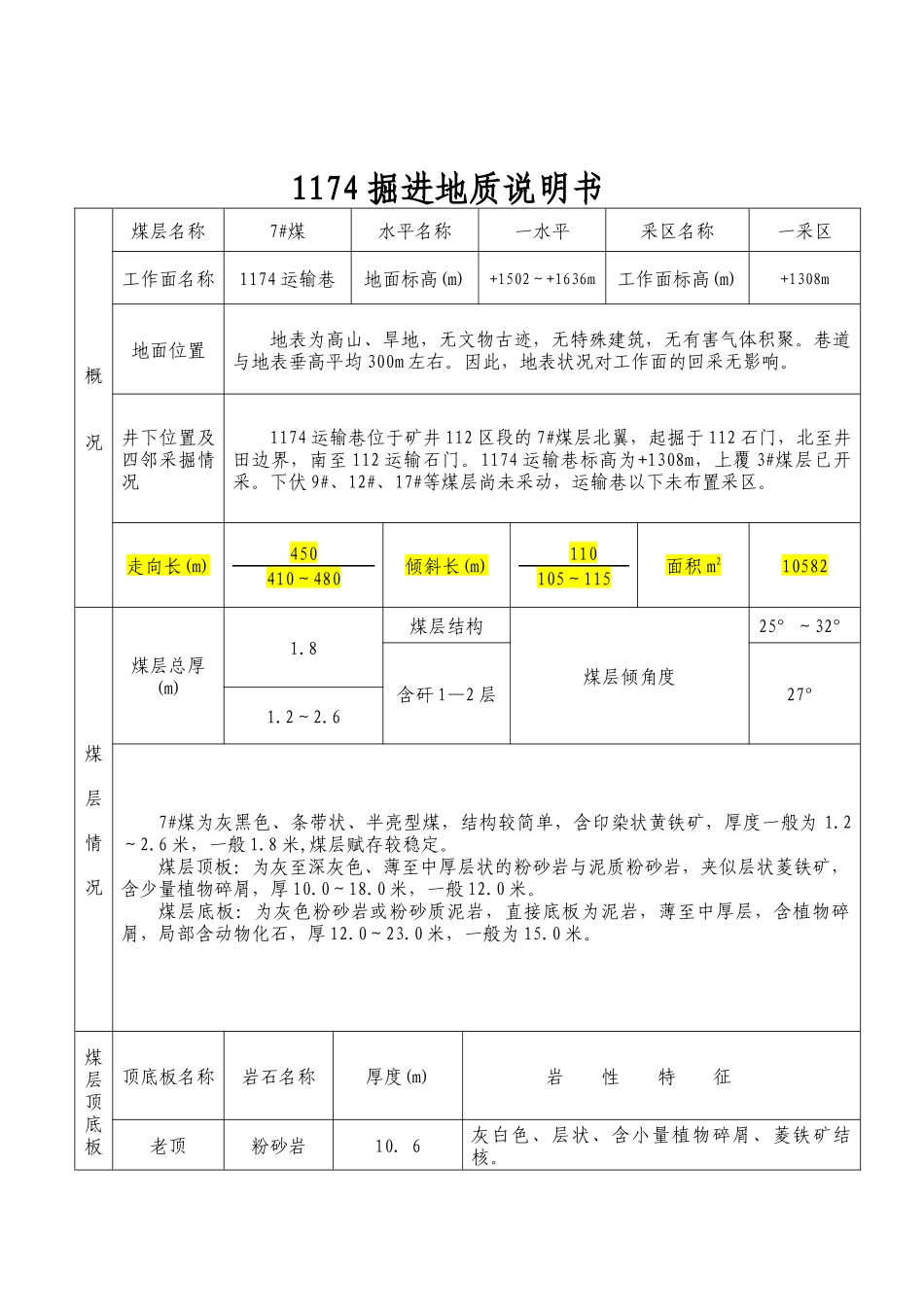

贵州湘能矿业集团下河坝煤矿1174掘进地质说明书编制单位：下河坝煤矿生产科编制人：生产科长：总工程师：日期：2012年3月11日1174掘进地质说明书概况煤层名称7#煤水平名称一水平采区名称一采区工作面名称1174运输巷地面标高(m)+1502～+1636m工作面标高(m)+1308m地面位置地表为高山、旱地，无文物古迹，无特殊建筑，无有害气体积聚。巷道与地表垂高平均300m左右。因此，地表状况对工作面的回采无影响。井下位置及四邻采掘情况1174运输巷位于矿井112区段的7#煤层北翼，起掘于112石门，北至井田边界，南至112运输石门。1174运输巷标高为+1308m，上覆3#煤层已开采。下伏9#、12#、17#等煤层尚未采动，运输巷以下未布置采区。走向长(m)450410～480倾斜长(m)110105～115面积m210582煤层情况煤层总厚(m)1.8煤层结构煤层倾角度25°～32°含矸1—2层27°1.2～2.67#煤为灰黑色、条带状、半亮型煤，结构较简单，含印染状黄铁矿，厚度一般为1.2～2.6米，一般1.8米,煤层赋存较稳定。煤层顶板：为灰至深灰色、薄至中厚层状的粉砂岩与泥质粉砂岩，夹似层状菱铁矿，含少量植物碎屑，厚10.0～18.0米，一般12.0米。煤层底板：为灰色粉砂岩或粉砂质泥岩，直接底板为泥岩，薄至中厚层，含植物碎屑，局部含动物化石，厚12.0～23.0米，一般为15.0米。煤层顶底板顶底板名称岩石名称厚度(m)岩性特征老顶粉砂岩10．6灰白色、层状、含小量植物碎屑、菱铁矿结核。情况直接顶泥质粉砂岩1.2灰白色、薄层状、夹似层状菱铁矿结核。伪顶泥岩及泥质粉砂岩0.1～0.3黑色，薄层状，随采随落。直接底泥质粉砂岩0.5～1.2灰至深灰色，遇水膨胀。老底粉砂岩15．5黑色泥岩，细砂岩含1-3层薄煤层，含植物碎屑。地质构造情况根据已有资料分析，1174运输巷将遇到1个倾向断层F1，走向106°、倾向196°，断层走向约20米，断距约3米，对掘进工作基本无影响，但对以后回采有一定影响。其它小的地质构造对掘进和回采都无影响。构造名称走向(°)倾向(°)倾角（°）性质落差(m)对回采影响程度F11061652逆断层5.2m对回采有一定影响水文地质情况及探水措施含煤地层主要由砂岩、砂质泥岩、泥岩及煤层组成，其分布地带多被第四系覆盖，地下水补给条件好。且裂隙以垂直于层面和斜交层面的两组节理裂隙组成，因此，构造成直接裂隙是影响矿床充水的因素之一。该组地层含浅部风化裂隙水，越往深部含水性越微弱。大气降水、地表水和老窑水是矿床充水的主要因素，矿井水文地质条件简单。地表为单面剥蚀形地貌，冲沟发育，地表有良好的排泄条件，地表降水沿裂隙，孔隙渗入井下为矿井充水的主要来源，其水力联系较差。从开采的具体情况来看，矿区范围内小煤窑开采较普遍，本矿开采的历史也较长，上覆煤层已开采，因此，在采掘过程中，顶板裂隙水、老窑水为主要水患威胁。应加强探放水及排水管理工作。矿最大涌水量56m3/h1174运输巷正常涌水量主要为7号煤北翼1300m以上采空区，本工作面正常涌水量2m3/h矿最小涌水量25m3/h影响掘进的其它地质情况瓦斯根据矿井2011年矿井瓦斯年度鉴定，绝对瓦斯涌出量为1.90m3/min，相对瓦斯涌出量为10.24m3/t（产量较低造成相对瓦斯涌出量偏高），该掘进头无煤与瓦斯突出现象。煤尘飞扬一般，无爆炸危险性煤的自燃煤层无自燃倾向（自燃等级四级）地温本井田属地温正常区，无热害影响地压地压正常储量预算块段号走向长（m）倾斜长（m）斜面积（m3）煤厚（m）容重(t∕m2)工业储量(万t)回采率(﹪)可采储量(万t)1174工作面450110105822．11.413.7953.5问题及建议1、1174运输巷将遇到一个较大的断层F1。断层发育地带一般裂隙水较多，请相关部门做好防水工作。断层对回采有一定影响，回采时请及时设计补充巷绕过断层。2、其它区域虽无大的地质构造，但小构造发育，煤层压薄，对回采工作有一定影响。3、煤层厚度1.2～2.6米，构造简单，采用长壁工作面回采。4、采煤工作面施工时工作面应时刻保持足够的新鲜风量，严禁无风作业。附图1、1174工作面底板等高线图。1:10002、7#煤层顶底板综合柱状图。1174工作面底板等高线图第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页7#煤层顶底板综合柱状...
