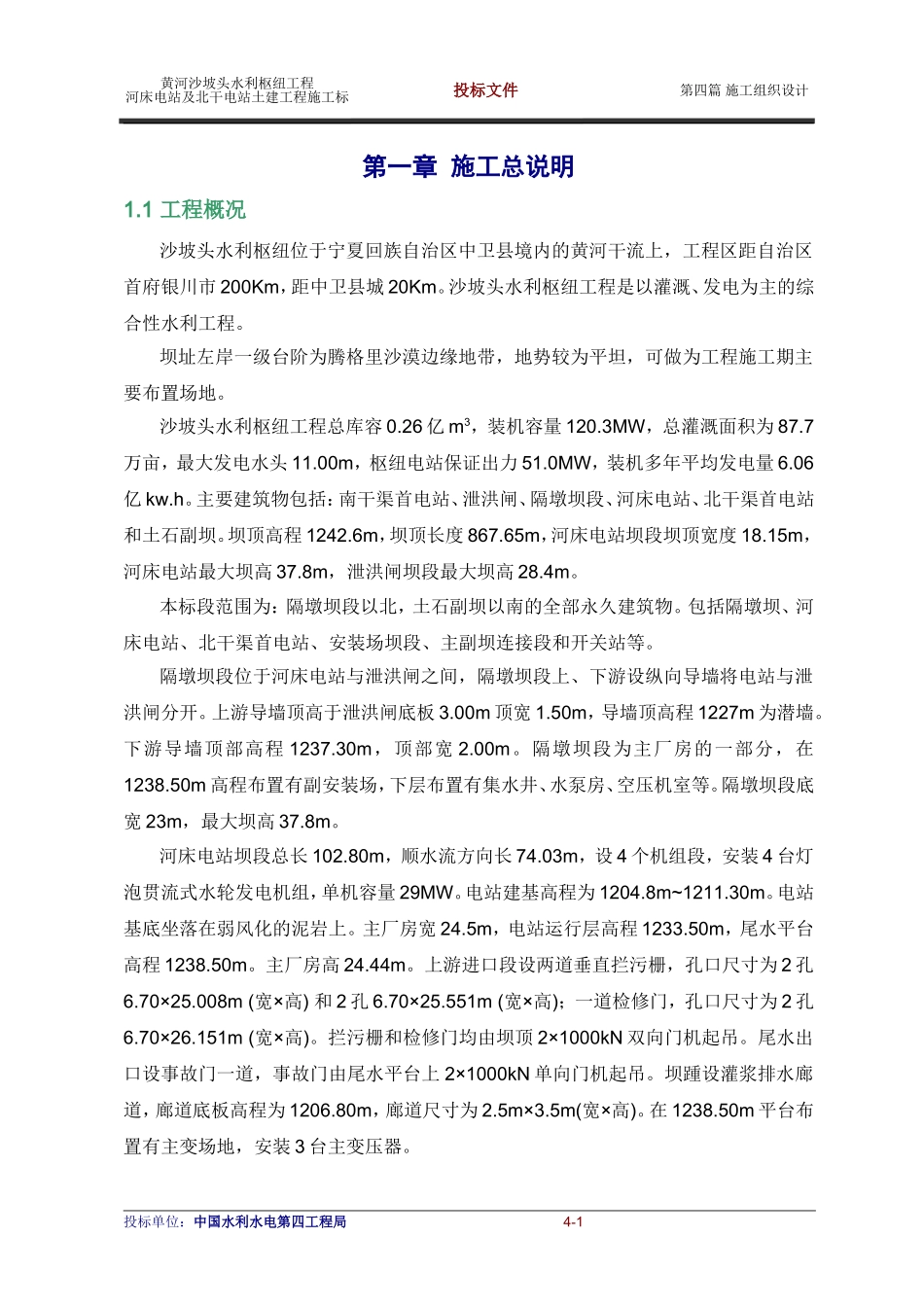

黄河沙坡头水利枢纽工程河床电站及北干电站土建工程施工标投标文件第四篇施工组织设计第一章施工总说明1.1工程概况沙坡头水利枢纽位于宁夏回族自治区中卫县境内的黄河干流上，工程区距自治区首府银川市200Km，距中卫县城20Km。沙坡头水利枢纽工程是以灌溉、发电为主的综合性水利工程。坝址左岸一级台阶为腾格里沙漠边缘地带，地势较为平坦，可做为工程施工期主要布置场地。沙坡头水利枢纽工程总库容0.26亿m3，装机容量120.3MW，总灌溉面积为87.7万亩，最大发电水头11.00m，枢纽电站保证出力51.0MW，装机多年平均发电量6.06亿kw.h。主要建筑物包括：南干渠首电站、泄洪闸、隔墩坝段、河床电站、北干渠首电站和土石副坝。坝顶高程1242.6m，坝顶长度867.65m，河床电站坝段坝顶宽度18.15m，河床电站最大坝高37.8m，泄洪闸坝段最大坝高28.4m。本标段范围为：隔墩坝段以北，土石副坝以南的全部永久建筑物。包括隔墩坝、河床电站、北干渠首电站、安装场坝段、主副坝连接段和开关站等。隔墩坝段位于河床电站与泄洪闸之间，隔墩坝段上、下游设纵向导墙将电站与泄洪闸分开。上游导墙顶高于泄洪闸底板3.00m顶宽1.50m，导墙顶高程1227m为潜墙。下游导墙顶部高程1237.30m，顶部宽2.00m。隔墩坝段为主厂房的一部分，在1238.50m高程布置有副安装场，下层布置有集水井、水泵房、空压机室等。隔墩坝段底宽23m，最大坝高37.8m。河床电站坝段总长102.80m，顺水流方向长74.03m，设4个机组段，安装4台灯泡贯流式水轮发电机组，单机容量29MW。电站建基高程为1204.8m~1211.30m。电站基底坐落在弱风化的泥岩上。主厂房宽24.5m，电站运行层高程1233.50m，尾水平台高程1238.50m。主厂房高24.44m。上游进口段设两道垂直拦污栅，孔口尺寸为2孔6.70×25.008m(宽×高)和2孔6.70×25.551m(宽×高)；一道检修门，孔口尺寸为2孔6.70×26.151m(宽×高)。拦污栅和检修门均由坝顶2×1000kN双向门机起吊。尾水出口设事故门一道，事故门由尾水平台上2×1000kN单向门机起吊。坝踵设灌浆排水廊道，廊道底板高程为1206.80m，廊道尺寸为2.5m×3.5m(宽×高)。在1238.50m平台布置有主变场地，安装3台主变压器。投标单位：中国水利水电第四工程局4-1黄河沙坡头水利枢纽工程河床电站及北干电站土建工程施工标投标文件第四篇施工组织设计电站坝段共设置5个排沙孔，1#~4#排沙孔位于1#~4#电站坝段流道的左侧。1#排沙孔进、出口孔口尺寸分别为3.0m×4.0m(宽×高)和3.0m×3.0m(宽×高)；2#~5#排沙孔进、出口孔口尺寸分别为2.5m×3.5m(宽×高)和2.5m×2.5m(宽×高)。排沙孔进口底板高程为1212.00m；出口底板高程为1221.25m。进口设一道事故门、一道工作门，出口设一道检修门。副厂房全长53.33m，宽度为14.04m，为4层框架建筑物。主厂房北端设主安装间，副安装间在隔墩坝段，安装间高程为1238.50m，与场前区和尾水平台同高。北干渠最大引水流量为55m3/s，渠首建有北干电站。电站安装1台直径为3.00m的灯泡贯流式机组，单机容量为3.1MW。电站进、出口流道底板高程分别为1222.68m和1224.74m，北干电站宽度为18.00m，顺水流长度为62.50m。GIS开关站布置在左岸安装场下游东侧距副厂房15m处，地面高程为1238.50m，与厂前区同高。站室面积为10.8m×36.00m，开关站为钢筋混凝土单层框架结构。枢纽左岸上游桩号坝0+000~坝0-50.00m采用钢筋混凝土贴坡式护岸，坡度为1:2.0。从桩号坝0-50.00~坝0-80.00为浆砌石护岸，左岸下游桩号坝0+139.86~导流明渠右导墙为浆砌石护岸，坡度为1:2.0。上游护岸高程为1241.50m，下游护岸高程为1238.50m。消防供水高位水池修建在右岸山顶，高程约1295.00m。1.2合同范围和工期要求1.2.1本合同包括下列内容1.2.1.1施工临建工程(1)施工区交通；(2)施工供水、供电、施工照明和通讯；(3)施工机械修配和加工厂；(4)临时房屋建筑和公用设施；(5)为实现本工程必须的其它临时工程。1.2.1.2施工导流工程(1)上游围堰和导流明渠右堤的防护及基坑的安全渡汛；投标单位：中国水利水电第四工程局4-2黄河沙坡头水利枢纽工程河床电站及北干电站土建工程施工标投标文件第四篇施工组织设计(2)建筑物的基坑排水；(3)上游围堰拆除。1.2.1.3永...
