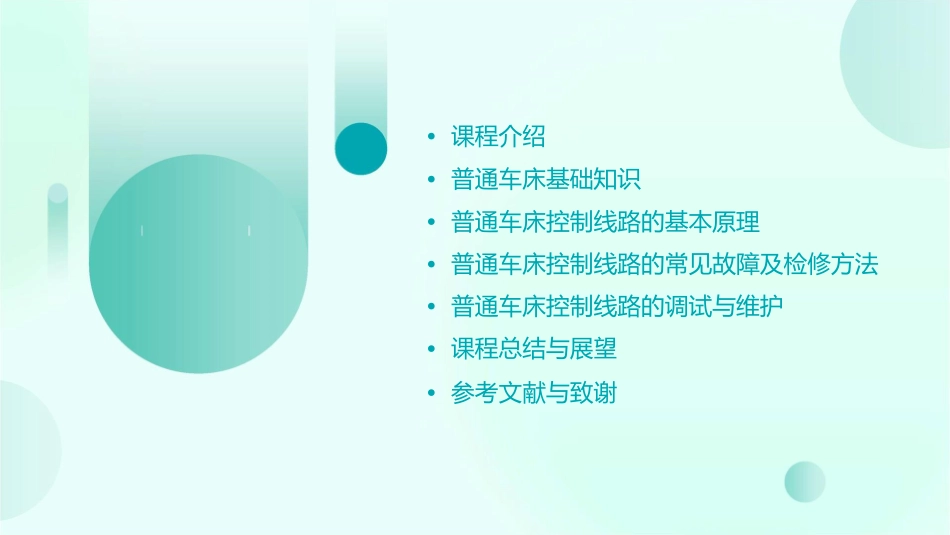

普通车床控制线路的检修课件•课程介绍•普通车床基础知识•普通车床控制线路的基本原理•普通车床控制线路的常见故障及检修方法•普通车床控制线路的调试与维护•课程总结与展望•参考文献与致谢01课程介绍课程背景•普通车床控制线路的检修课件是在机械制造行业从业者需要掌握的技能之一。本课程旨在帮助学生掌握普通车床控制线路的检修方法和技巧，提高解决实际问题的能力。课程目标•本课程的目标是让学生掌握普通车床控制线路的基本原理、常见故障现象及排除方法，同时培养学生的实践操作能力和分析解决问题的能力。课程内容普通车床控制线路的基本原理和组成。普通车床控制线路的检修方法和技巧。普通车床控制线路的常见故障现象及原因分析。本课程主要包括以下内容实际案例分析和操作演示。02普通车床基础知识普通车床的概述定义普通车床是一种广泛应用于机械加工领域的机床，主要用于车削、钻孔、攻丝等加工操作。类型根据结构和功能的不同，普通车床可分为卧式车床、立式车床、转塔车床等。普通车床的型号及参数型号普通车床的型号通常由一系列数字和字母组成，代表机床的规格、性能和技术参数。参数普通车床的主要参数包括最大工件直径、最大车削长度、中心高、主轴转速等。普通车床的传动系统组成普通车床的传动系统主要由电动机、传动轴、齿轮箱、离合器等组成。作用传动系统将电动机的动力传递给主轴和进给系统，以实现工件的旋转和刀具的移动。03普通车床控制线路的基本原理电气控制线路的基本元件开关热继电器控制线路的接通和断开。保护电路中的电气设备，当电流超过额定值时，热继电器会动作。电源接触器熔断器保护电路中的电气设备，当电路发生短路时，熔断器会熔断。为整个控制线路提供电能。通过线圈的得电或失电来控制主电路的通断。普通车床控制线路的原理图主电路包括电动机、接触器的主触点、热继电器等。控制电路包括开关、接触器的线圈、热继电器的触点等。控制线路的工作过程合上开关，电源接通。接触器的线圈得电，主触点闭合，电动机转动。当电动机的电流超过额定值时，热继电器动作，切断控制电路的电源，接触器失电，主触点断开，电动机停转。当电路发生短路时，熔断器会熔断，切断电路。普通车床控制线路的常见故障及检修方法04控制线路的常见故障及原因电源故障电源短路、断路、缺相或电压不稳等。机械故障零部件损坏、润滑不足、轴承卡滞等。电器故障接触器、继电器、开关失灵、元器件损坏等。参数故障工艺参数设置不当、程序错误等。常见故障的检修步骤及方法0102观察法逐步排查法观察故障现象，如熔断器是否熔断、触头是否接触良好等。通过逐个检查电路元件和线路，确定故障部位。替换法程序检查法用同型号的合格元件替换可能存在检查程序设置是否正确，如进给速度、操作顺序等。故障的元件。0304检修实例分析实例1实例2实例3一台普通车床在运行过程中，电源指示灯突然熄灭，机床停止运行。经检查发现电源开关接触不良，更换电源开关后故障排除。一台普通车床在加工过程中，出现加工精度不稳定现象。经检查发现机械传动系统存在间隙和磨损，调整和更换零部件后故障排除。一台普通车床在运行过程中，出现异常声响和振动。经检查发现电机轴承损坏，更换电机后故障排除。05普通车床控制线路的调试与维护控制线路的调试调试步骤按照工艺要求，对控制线路进行调试，检查各部分的功能是否正常，确保动作顺序和操作时间符合要求。调试前的准备确保控制线路的安装正确，检查电源、信号线等连接是否完好，确认所有安全措施到位。调试中的问题处理遇到问题时，及时记录并分析原因，进行排查和修复，保证调试的顺利进行。控制线路的维护与保养010203日常保养定期维护预防性维护定期检查控制线路的各个部件，确保其状态良好，及时处理异常情况。根据使用情况，制定维护计划，对控制线路的主要部件进行更换、维修和调整，保证其正常运行。通过定期进行预防性维护，及时发现并解决潜在问题，防止控制线路出现故障。06课程总结与展望课程总结掌握普通车床控制线路熟悉检修流程和方法，包括安全注意事项的基本原理和组成01020304了解常见故障类型和原掌握常用...
