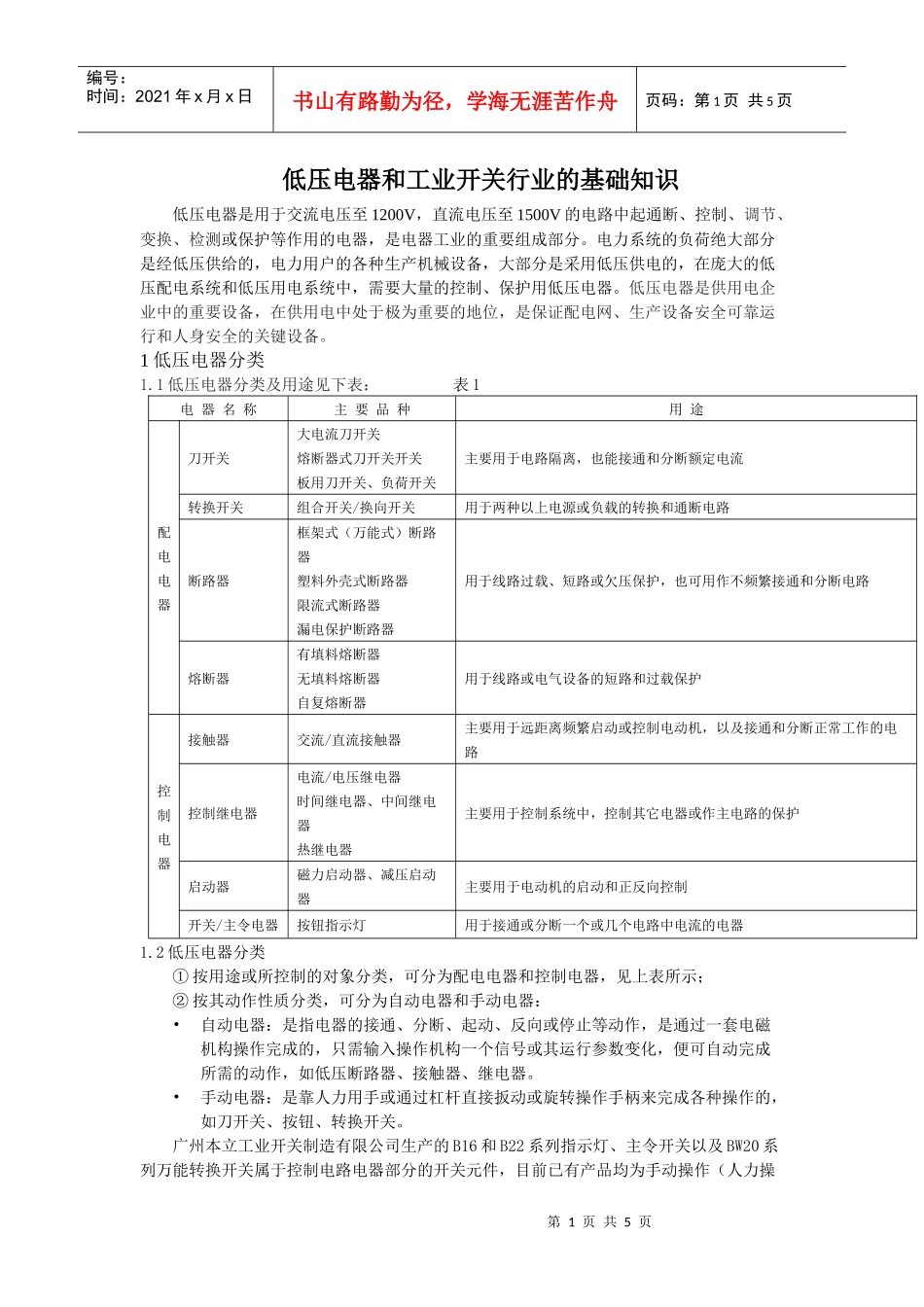

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页低压电器和工业开关行业的基础知识低压电器是用于交流电压至1200V，直流电压至1500V的电路中起通断、控制、调节、变换、检测或保护等作用的电器，是电器工业的重要组成部分。电力系统的负荷绝大部分是经低压供给的，电力用户的各种生产机械设备，大部分是采用低压供电的，在庞大的低压配电系统和低压用电系统中，需要大量的控制、保护用低压电器。低压电器是供用电企业中的重要设备，在供用电中处于极为重要的地位，是保证配电网、生产设备安全可靠运行和人身安全的关键设备。1低压电器分类1.1低压电器分类及用途见下表：表1电器名称主要品种用途配电电器刀开关大电流刀开关熔断器式刀开关开关板用刀开关、负荷开关主要用于电路隔离，也能接通和分断额定电流转换开关组合开关/换向开关用于两种以上电源或负载的转换和通断电路断路器框架式（万能式）断路器塑料外壳式断路器限流式断路器漏电保护断路器用于线路过载、短路或欠压保护，也可用作不频繁接通和分断电路熔断器有填料熔断器无填料熔断器自复熔断器用于线路或电气设备的短路和过载保护控制电器接触器交流/直流接触器主要用于远距离频繁启动或控制电动机，以及接通和分断正常工作的电路控制继电器电流/电压继电器时间继电器、中间继电器热继电器主要用于控制系统中，控制其它电器或作主电路的保护启动器磁力启动器、减压启动器主要用于电动机的启动和正反向控制开关/主令电器按钮指示灯用于接通或分断一个或几个电路中电流的电器1.2低压电器分类①按用途或所控制的对象分类，可分为配电电器和控制电器，见上表所示；②按其动作性质分类，可分为自动电器和手动电器：•自动电器：是指电器的接通、分断、起动、反向或停止等动作，是通过一套电磁机构操作完成的，只需输入操作机构一个信号或其运行参数变化，便可自动完成所需的动作，如低压断路器、接触器、继电器。•手动电器：是靠人力用手或通过杠杆直接扳动或旋转操作手柄来完成各种操作的，如刀开关、按钮、转换开关。广州本立工业开关制造有限公司生产的B16和B22系列指示灯、主令开关以及BW20系列万能转换开关属于控制电路电器部分的开关元件，目前已有产品均为手动操作（人力操第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页作）方式，主要应用于各种机械设备、输配电设备、检测设备等工业场合，在电力、机械、电梯、交通、建筑地产、通讯、船舶等各行业广泛应用。2低压电器行业标准本立公司生产销售的工业开关遵循以下国家/国际标准：GB14048.1-2006《低压开关设备和控制设备第1部分：总则》IEC60947-1：2001GB14048.5-2001《低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器》eqvIEC60947-5-1：1997上述标准是低压电器行业企业设计、生产相关产品必须遵循的基本要求，它包含了产品必须满足的一些技术要求以及通过试验验证产品相关性能的方法，严格遵从标准的规范要求从事研发、生产和销售有助于促进企业发展、方便技术交流，同时在对内对外贸易过程中有利于统一产品标准，消除技术壁垒，减少摩擦。3基本术语3.1按钮具有用人体某一部分（通常为手指或手掌）施加力而操作的操动器，并具有储能（弹簧）复位的控制开关。本立公司目前有平按钮、高位钮、蘑菇钮、双位钮、安全急停钮等自复或自锁按钮。3.2旋钮具有靠人力旋转操动器的按钮式开关元件的组合。本立公司目前有带灯旋钮、不带灯旋钮两类，同时每种旋钮又分为二位旋钮和三位旋钮。3.3钥匙钮仅在钥匙保持在插入位置时才能操作的按钮。3.4指示灯用亮或暗信息来提供光信号的灯。不同颜色的指示灯代表不同的含义。3.5触头当接触时构成电路接通的导电部件，操作时由于触头的相对运动而断开或闭合电路，或靠触头的转动或滑动保持电路的接通。3.6操动器将外部操动力施加到操作系统上的部件。3.7操动力（力矩）为完成预定操作而需施加到操动器上的力（力矩）。3.8闭合位置保证电器的主电路中的触头处于预定的通电位置。3.9断开位置保证电器的主电路断开触头...
