东华大学图文信息中心工程施工组织设计方案VIP免费

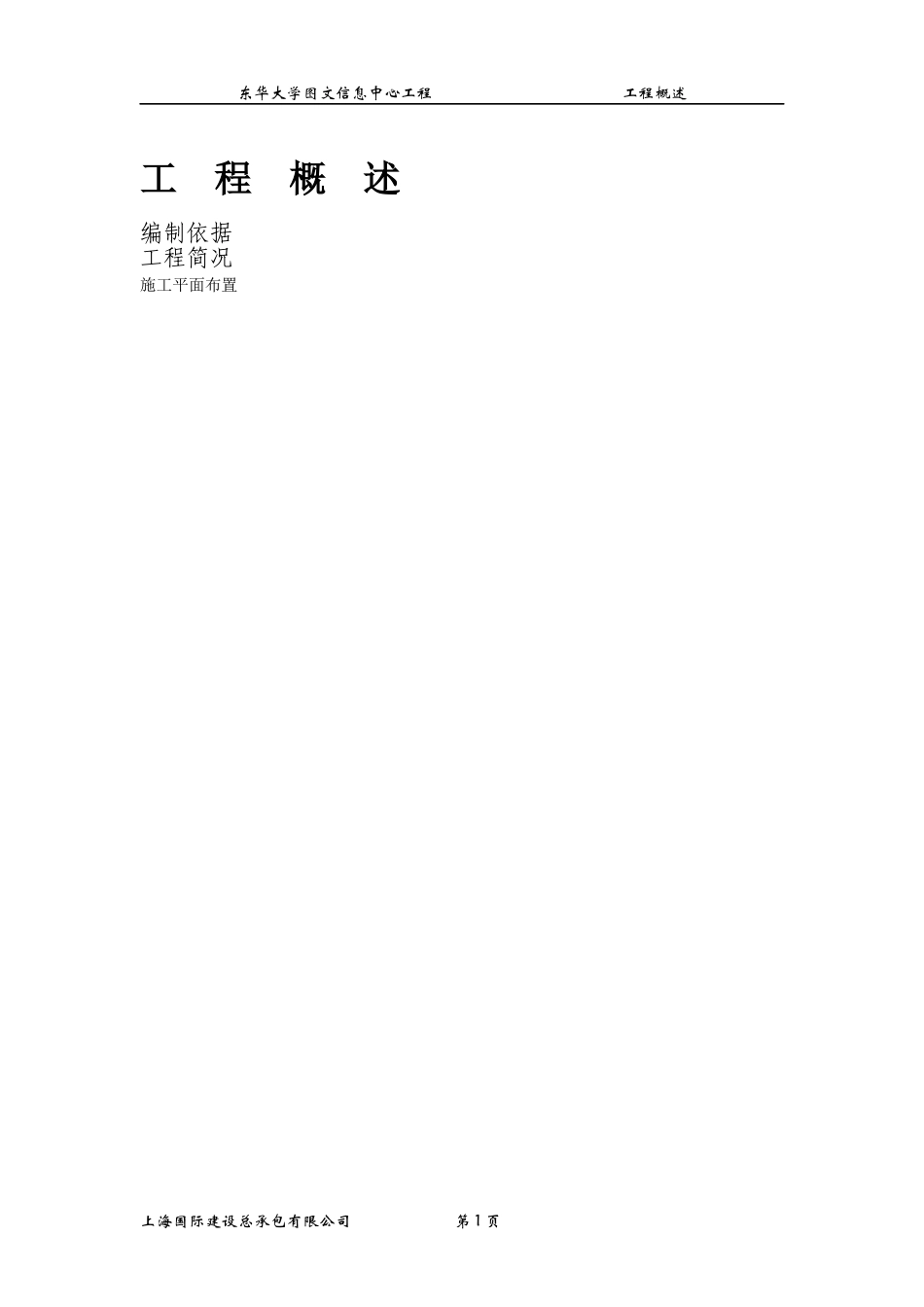

东华大学图文信息中心工程施工组织设计方案_第1页
1/366

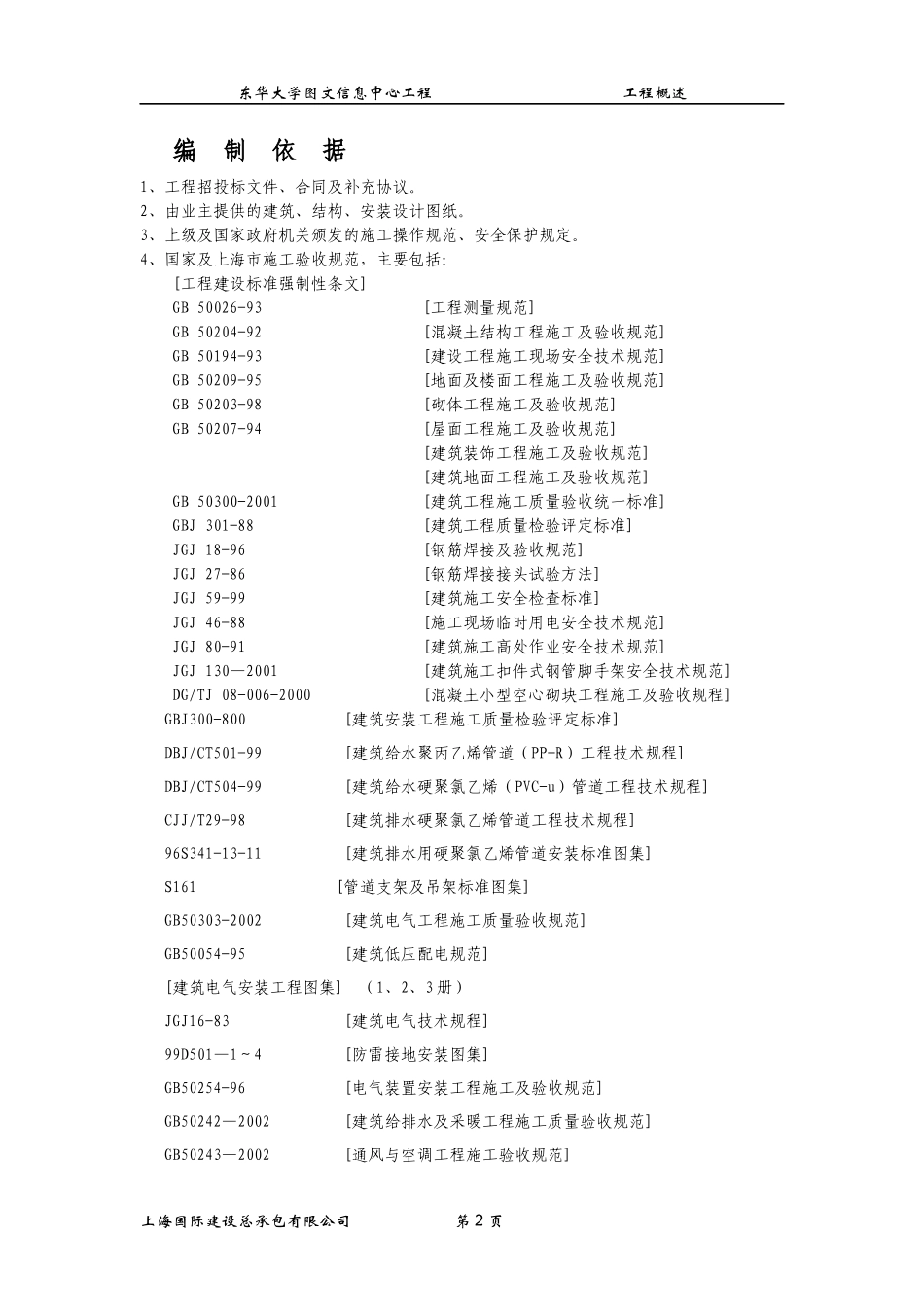

东华大学图文信息中心工程施工组织设计方案_第2页
2/366

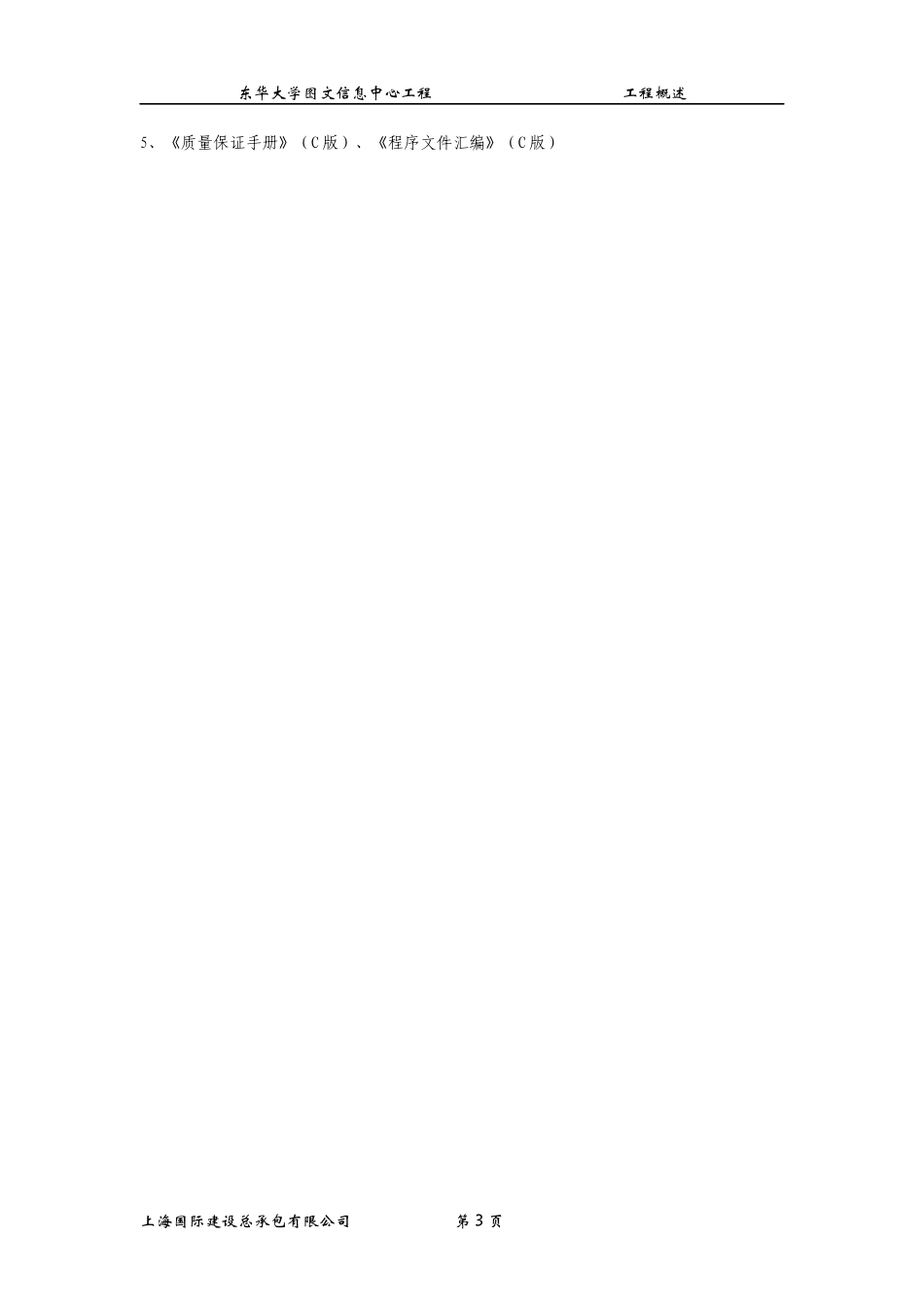

东华大学图文信息中心工程施工组织设计方案_第3页
3/366
东华大学图文信息中心工程工程概述工程概述编制依据工程简况施工平面布置上海国际建设总承包有限公司第1页东华大学图文信息中心工程工程概述编制依据1、工程招投标文件、合同及补充协议。2、由业主提供的建筑、结构、安装设计图纸。3、上级及国家政府机关颁发的施工操作规范、安全保护规定。4、国家及上海市施工验收规范,主要包括:[工程建设标准强制性条文]GB50026-93[工程测量规范]GB50204-92[混凝土结构工程施工及验收规范]GB50194-93[建设工程施工现场安全技术规范]GB50209-95[地面及楼面工程施工及验收规范]GB50203-98[砌体工程施工及验收规范]GB50207-94[屋面工程施工及验收规范][建筑装饰工程施工及验收规范][建筑地面工程施工及验收规范]GB50300-2001[建筑工程施工质量验收统一标准]GBJ301-88[建筑工程质量检验评定标准]JGJ18-96[钢筋焊接及验收规范]JGJ27-86[钢筋焊接接头试验方法]JGJ59-99[建筑施工安全检查标准]JGJ46-88[施工现场临时用电安全技术规范]JGJ80-91[建筑施工高处作业安全技术规范]JGJ130—2001[建筑施工扣件式钢管脚手架安全技术规范]DG/TJ08-006-2000[混凝土小型空心砌块工程施工及验收规程]GBJ300-800[建筑安装工程施工质量检验评定标准]DBJ/CT501-99[建筑给水聚丙乙烯管道(PP-R)工程技术规程]DBJ/CT504-99[建筑给水硬聚氯乙烯(PVC-u)管道工程技术规程]CJJ/T29-98[建筑排水硬聚氯乙烯管道工程技术规程]96S341-13-11[建筑排水用硬聚氯乙烯管道安装标准图集]S161[管道支架及吊架标准图集]GB50303-2002[建筑电气工程施工质量验收规范]GB50054-95[建筑低压配电规范][建筑电气安装工程图集](1、2、3册)JGJ16-83[建筑电气技术规程]99D501—1~4[防雷接地安装图集]GB50254-96[电气装置安装工程施工及验收规范]GB50242—2002[建筑给排水及采暖工程施工质量验收规范]GB50243—2002[通风与空调工程施工验收规范]上海国际建设总承包有限公司第2页东华大学图文信息中心工程工程概述5、《质量保证手册》(C版)、《程序文件汇编》(C版)上海国际建设总承包有限公司第3页东华大学图文信息中心工程工程概述工程简况1、工程性质东华大学图文信息中心工程由东华大学投资兴建,华南理工大学建筑设计研究院设计,现场监理为上海建浩工程顾问有限公司,上海国际建设总承包有限公司承建。2、地理位置及周围环境本工程位于上海市松江区,建在上海松江大学城内。基地东侧为龙兴路,北侧为广富林路,西侧为上海工程技术大学,南接文汇路。3、建筑简介本工程在充分尊重周边文化氛围和建筑特色的基础上,注重优雅绿色氛围的营造,为一幢九层的外形呈椭圆的建筑物,建筑物的高低错落有致,外形标新立异,与其原创的造型,生机盎然的建筑形象,明亮的夜景,成为东华秀丽校园最亮的标志性建筑物。本建筑是一个综合体建筑,功能较多,而且使用方式不一致,因此设计成灵活分隔,内部空间可根据各使用单位的要求布置。各部分均有独立出入口。尽管是一个综合体,但各功能部分的交通均互不干扰,人流、车流清晰可见,结构较为复杂。A区层高为4.5m,层次错落有致,分别为图书馆、阅览室;B区为办公室、计算机房和监控机房等;C区底层为车库、配电房,二层为报告厅,报告厅的空间考虑吸声的要求,高度较高。本建筑物由多个椭圆组成,平面形状较为复杂;内部装饰要求较高。门窗均为彩铝门窗,A区局部有玻璃幕墙,屋面为钢筋混凝土板铺贴防水卷材,后做保温隔热挤塑板,最后做钢筋混凝土面层。自然地坪绝对标高约为3.16m,±0.00标高相当于绝对标高4.5m,室内外高差为0.4m。上海国际建设总承包有限公司第4页东华大学图文信息中心工程工程概述4、结构简介本工程为框架结构。梁截面尺寸有300×800、250×700、250×500、300×600等;柱以500×500、ф700、ф600为主,楼板厚110mm、150mm、200mm,阳台、室外走廊、卫生间等均比室内地坪低20mm;墙体采用200mm厚多孔砖砌筑,部分为100厚,用M5混合砂浆砌筑;混凝土强度等级为地下层至二层为C40,三~六层为C35,七~屋面层为C30,温度后浇带为C45~C35微膨胀混凝土加15%UEA。长度大于5m的砖墙应设置构造柱,高度大于4m的砖墙应在门窗过梁部位...
