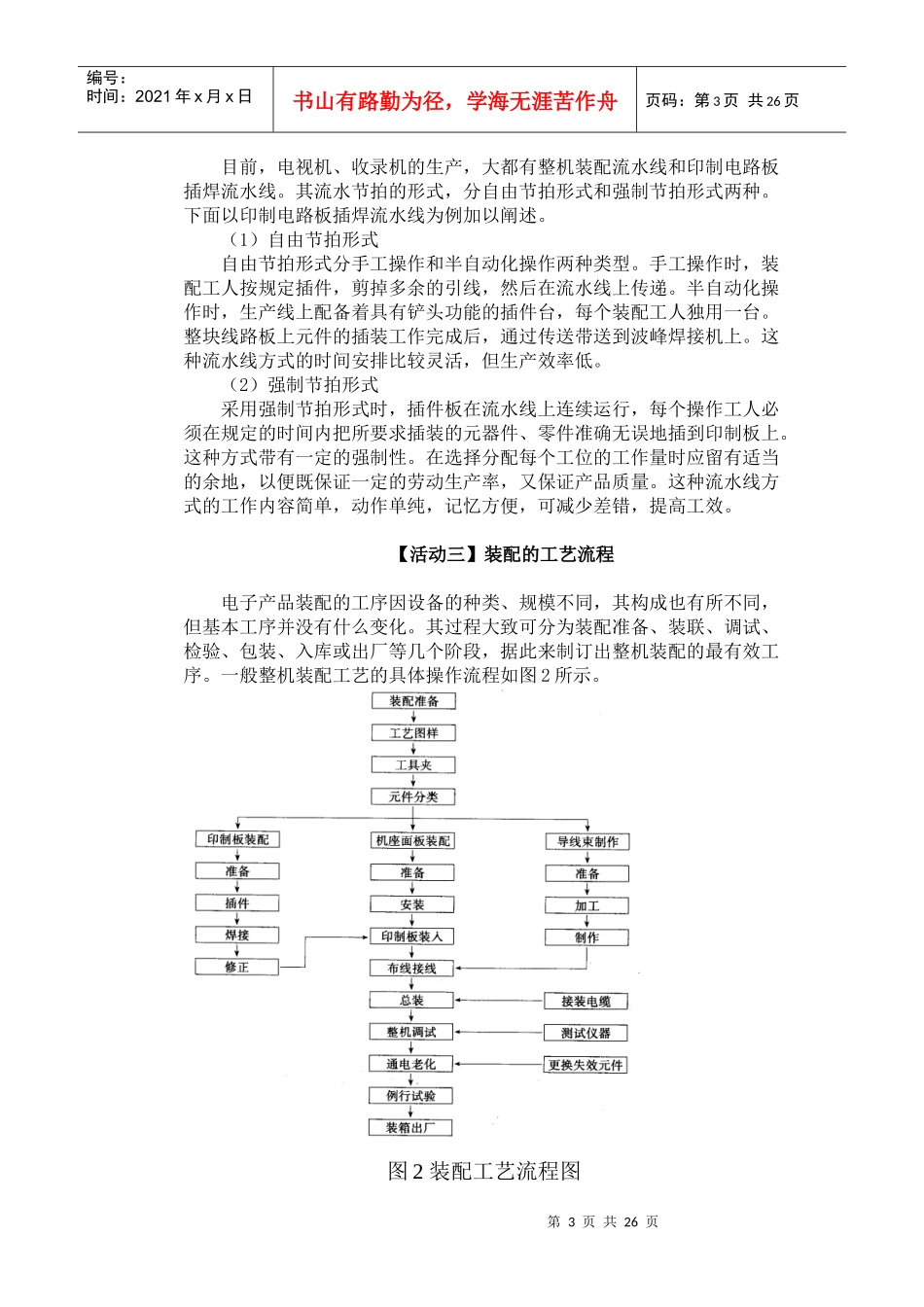

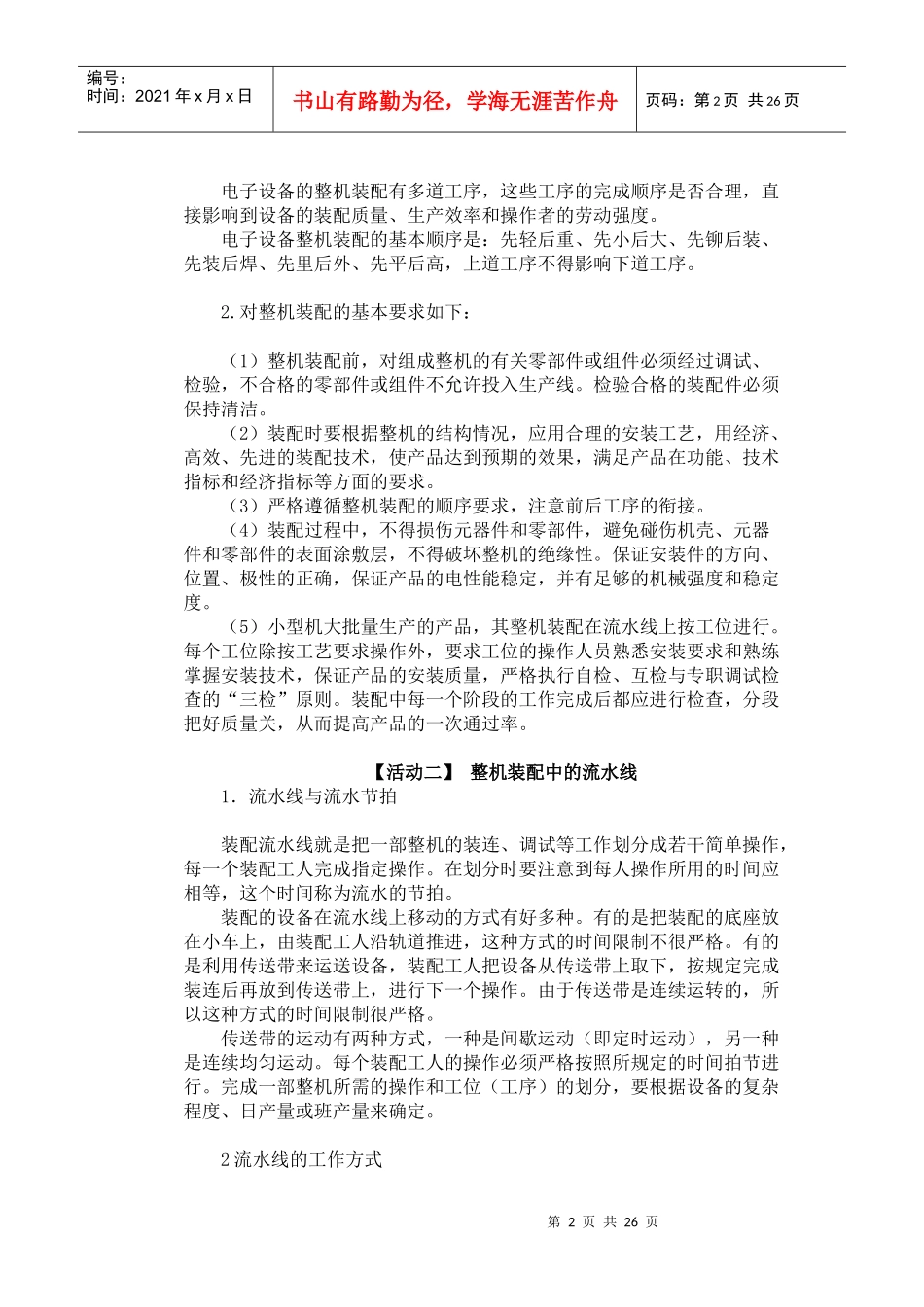

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页SMT标准化与管理模块讲义任务1电子产品组装工艺规范知识目标：1.了解整机装配的基本要求；2.认识整机装配中的流水线；3.整机装配中的机械安装工艺要求。4.知道电阻的作用；5.知道电容的基本知识；6.熟悉HX203AM\FM收音机安装流程。技能目标：1.熟练整机装配中的流水线；2.整机装配中的面板、机壳装配3.能过快速的读出电阻值4.能够快速安装HX203AM\FM收音机任务描述：整机装配就是将机柜、设备、组件以及零、部件按预定的设计要求装配在机箱、车厢、平台，再用导线将它们之间进行电气连接，它是电子产品生产中一个重要的工艺过程。【活动一】整机装配的顺序和基本要求图1整机结构树状图1.整机装配的基本顺序第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页电子设备的整机装配有多道工序，这些工序的完成顺序是否合理，直接影响到设备的装配质量、生产效率和操作者的劳动强度。电子设备整机装配的基本顺序是：先轻后重、先小后大、先铆后装、先装后焊、先里后外、先平后高，上道工序不得影响下道工序。2.对整机装配的基本要求如下：（1）整机装配前，对组成整机的有关零部件或组件必须经过调试、检验，不合格的零部件或组件不允许投入生产线。检验合格的装配件必须保持清洁。（2）装配时要根据整机的结构情况，应用合理的安装工艺，用经济、高效、先进的装配技术，使产品达到预期的效果，满足产品在功能、技术指标和经济指标等方面的要求。（3）严格遵循整机装配的顺序要求，注意前后工序的衔接。（4）装配过程中，不得损伤元器件和零部件，避免碰伤机壳、元器件和零部件的表面涂敷层，不得破坏整机的绝缘性。保证安装件的方向、位置、极性的正确，保证产品的电性能稳定，并有足够的机械强度和稳定度。（5）小型机大批量生产的产品，其整机装配在流水线上按工位进行。每个工位除按工艺要求操作外，要求工位的操作人员熟悉安装要求和熟练掌握安装技术，保证产品的安装质量，严格执行自检、互检与专职调试检查的“三检”原则。装配中每一个阶段的工作完成后都应进行检查，分段把好质量关，从而提高产品的一次通过率。【活动二】整机装配中的流水线1．流水线与流水节拍装配流水线就是把一部整机的装连、调试等工作划分成若干简单操作，每一个装配工人完成指定操作。在划分时要注意到每人操作所用的时间应相等，这个时间称为流水的节拍。装配的设备在流水线上移动的方式有好多种。有的是把装配的底座放在小车上，由装配工人沿轨道推进，这种方式的时间限制不很严格。有的是利用传送带来运送设备，装配工人把设备从传送带上取下，按规定完成装连后再放到传送带上，进行下一个操作。由于传送带是连续运转的，所以这种方式的时间限制很严格。传送带的运动有两种方式，一种是间歇运动（即定时运动），另一种是连续均匀运动。每个装配工人的操作必须严格按照所规定的时间拍节进行。完成一部整机所需的操作和工位（工序）的划分，要根据设备的复杂程度、日产量或班产量来确定。2流水线的工作方式第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页目前，电视机、收录机的生产，大都有整机装配流水线和印制电路板插焊流水线。其流水节拍的形式，分自由节拍形式和强制节拍形式两种。下面以印制电路板插焊流水线为例加以阐述。（1）自由节拍形式自由节拍形式分手工操作和半自动化操作两种类型。手工操作时，装配工人按规定插件，剪掉多余的引线，然后在流水线上传递。半自动化操作时，生产线上配备着具有铲头功能的插件台，每个装配工人独用一台。整块线路板上元件的插装工作完成后，通过传送带送到波峰焊接机上。这种流水线方式的时间安排比较灵活，但生产效率低。（2）强制节拍形式采用强制节拍形式时，插件板在流水线上连续运行，每个操作工人必须在规定的时间内把所要求插装的元器件、零件准确无误地插到印制板上。这种方式带有一定的强制性。在选择分配每个工位的工作量时应留有适当的余地，以便既保证一...
