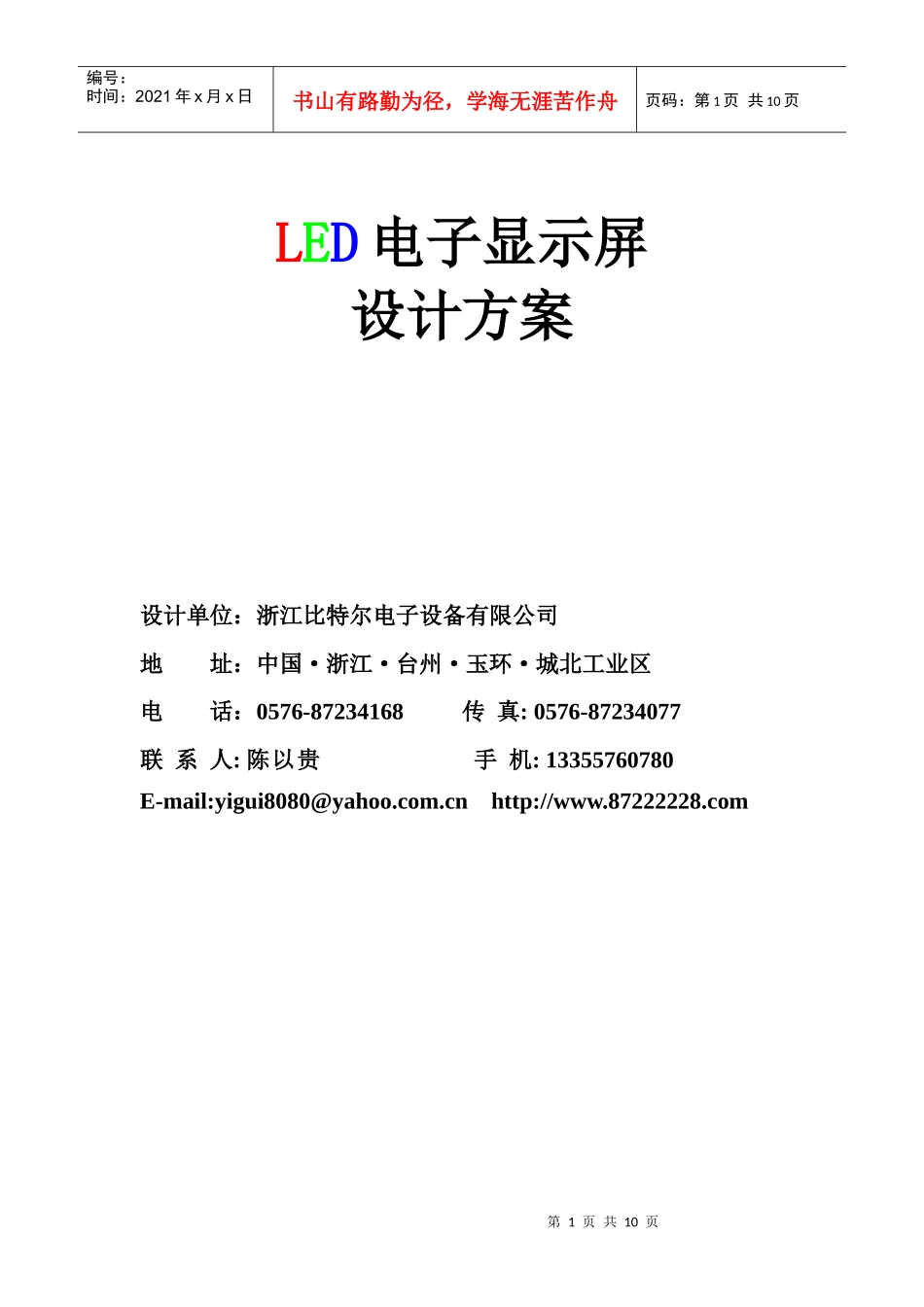

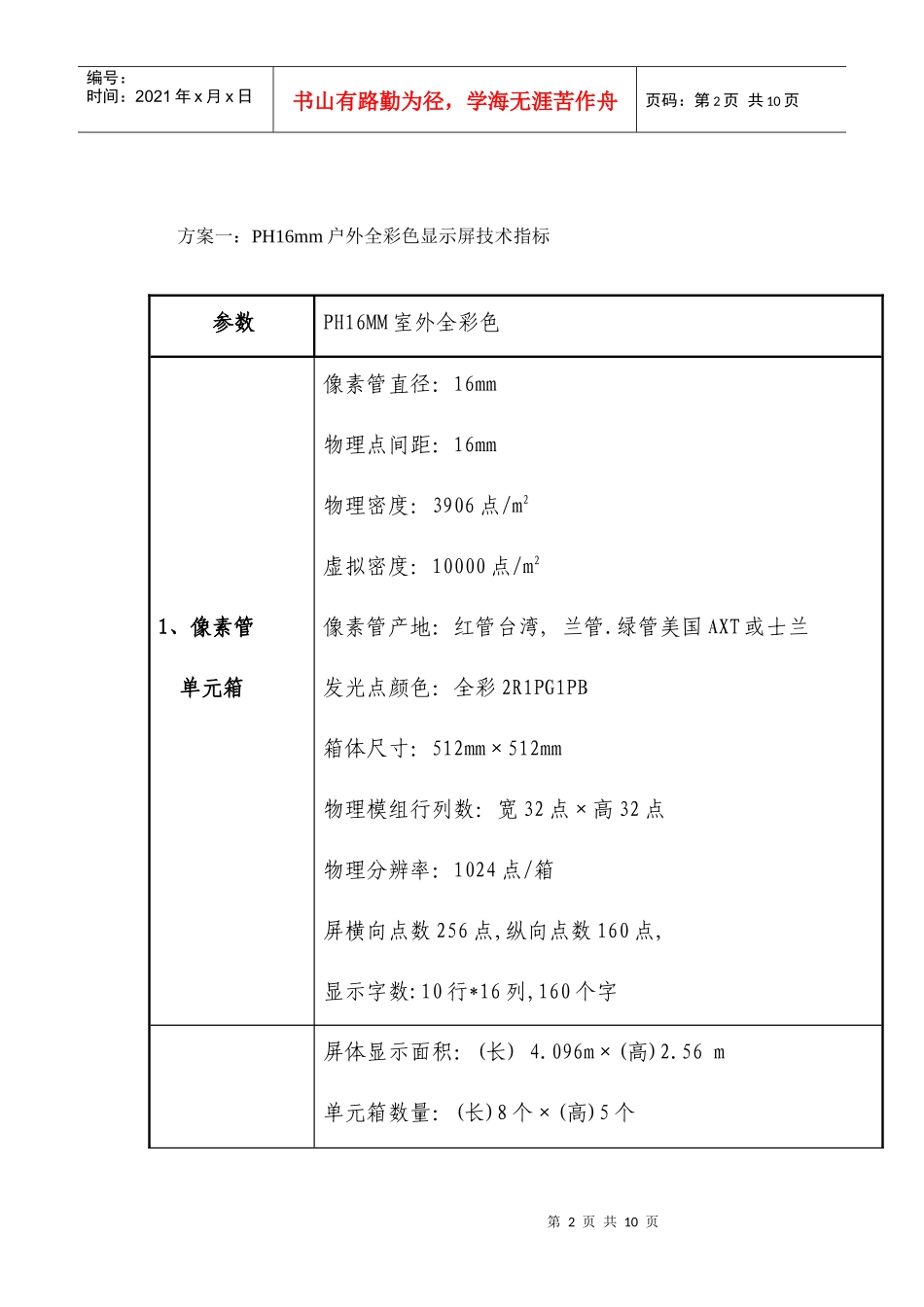

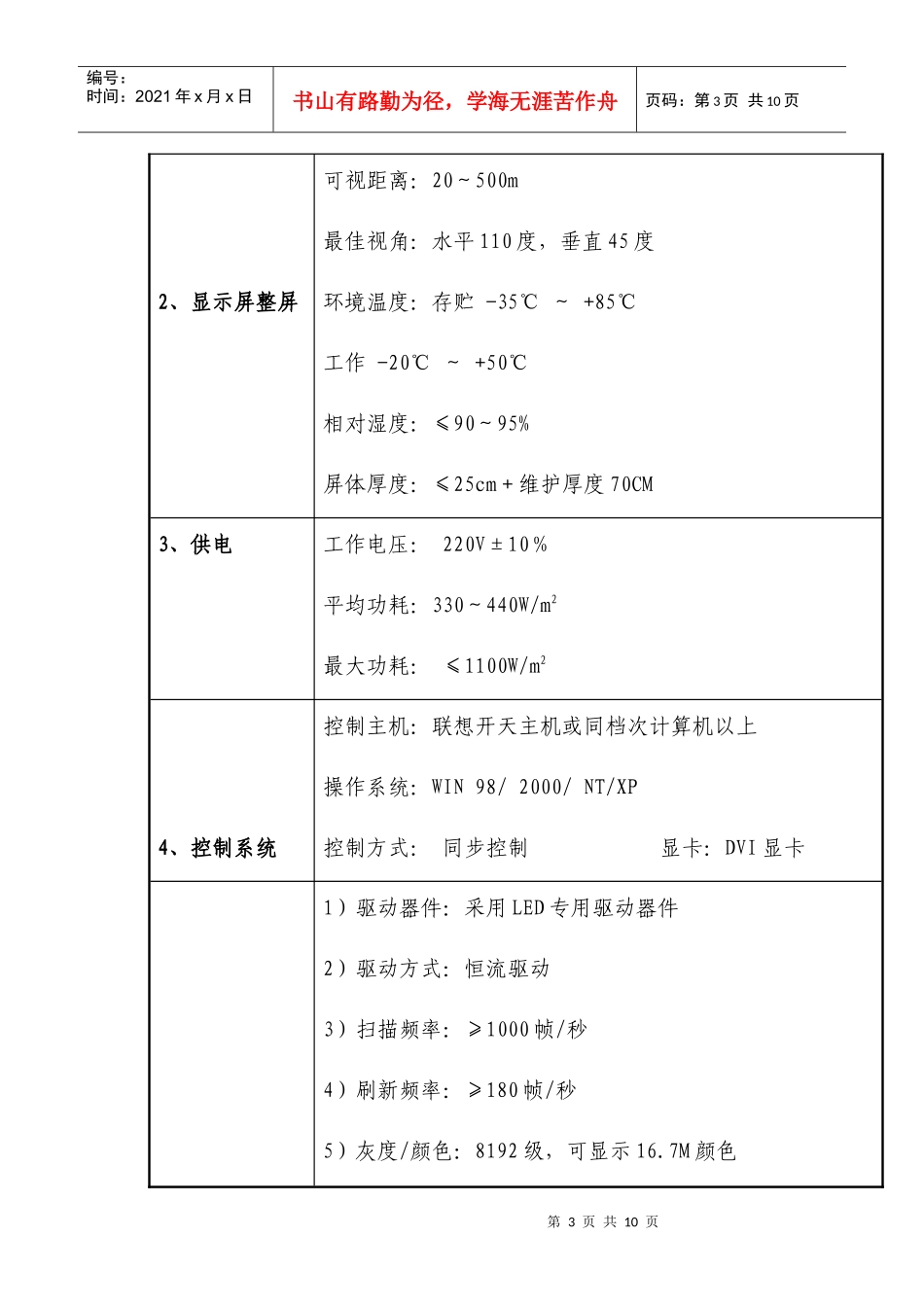

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页LED电子显示屏设计方案设计单位：浙江比特尔电子设备有限公司地址：中国·浙江·台州·玉环·城北工业区电话：0576-87234168传真:0576-87234077联系人:陈以贵手机:13355760780E-mail:yigui8080@yahoo.com.cnhttp://www.87222228.com第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页方案一：PH16mm户外全彩色显示屏技术指标参数PH16MM室外全彩色1、像素管单元箱像素管直径：16mm物理点间距：16mm物理密度：3906点/m2虚拟密度：10000点/m2像素管产地：红管台湾,兰管.绿管美国AXT或士兰发光点颜色：全彩2R1PG1PB箱体尺寸：512mm×512mm物理模组行列数：宽32点×高32点物理分辨率：1024点/箱屏横向点数256点,纵向点数160点,显示字数:10行*16列,160个字屏体显示面积：(长)4.096m×(高)2.56m单元箱数量：(长)8个×(高)5个第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2、显示屏整屏可视距离：20～500m最佳视角：水平110度，垂直45度环境温度：存贮-35℃～+85℃工作-20℃～+50℃相对湿度：≤90～95%屏体厚度：≤25cm＋维护厚度70CM3、供电工作电压：220V±10％平均功耗：330～440W/m2最大功耗：≤1100W/m24、控制系统控制主机：联想开天主机或同档次计算机以上操作系统：WIN98/2000/NT/XP控制方式：同步控制显卡：DVI显卡1）驱动器件：采用LED专用驱动器件2）驱动方式：恒流驱动3）扫描频率：≥1000帧/秒4）刷新频率：≥180帧/秒5）灰度/颜色：8192级，可显示16.7M颜色第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页5、主要技术参数6）白平衡亮度：≥5500cd/m27）亮度调节方式：软件调节8级可调8）视频信号：PAL/NTSC9）视频输入/输出方式：八路输入/八路输出10）控制系统采用：PCTV非线性编辑卡＋DVI显卡＋全彩控制卡＋光纤传输11）平均无故障时间：≥20000小时12）寿命：10万小时13）平整度：任意相邻像素间≤0.5mm；模块拼接间隙<1mm；14）均匀性：像素光强、模块亮度均匀15）电源开关：自动开关16）开关电源负荷：5V/40A17）计算机显示模式：800×600;1024×76第一章室外全彩LED显示屏设备清单及价格组成（1）室外全彩屏工程报价室外显示屏类型PH16(3906点/M2)（二红一纯绿一纯蓝）箱体尺寸：512MMX512MM显示显示尺寸长4.096mx宽2.56m第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页屏体费用显示面积10.486m2单价13000元合价136000元系统软件开发费通用播放软件赠送系统设备费用计算机万/套(客户自理或代购)避雷针万/套(客户自理或代购)配电柜万/套(客户自理或代购)专用功放、音响万/套(客户自理或代购)专用空调万/台(客户自理或代购)全彩屏多媒体控制系统8000元/套边框结构外装饰部分1300元/m2*10.5m2=13650元布线、运输、安装、调试布线自理,运输、安装、调试免费总工程费用(不含税)157650元3．4比特尔科技显示屏各项指标等级评定技术项目《LED电子显示屏检测方法》中LED显示屏检测最高标准我公司产品所能达到的标准第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页外壳防护等级室内C级防2.5mm固体防滴水C级模组拼接精度平整度C级5%C级像素间距水平错位精度垂直错位精度光学性能基色波长误差C级<5nmC级白场色温C级6000—10000C级亮度鉴别等级C级>20C级均匀性光强均匀性C级5%C级亮度均匀性C级5%C级电性能换帧频率C级>50C级刷新频率C级>150C级亮度变化率C级<3%C级灰度等级C级8BIT超过C级信噪比C级>47DBC级第二章工程验收由于LED显示屏是一个综合性的功能复杂的计算机网络信息系统，要对其进行全面验收，是一个比较复杂的过程。为了保证各零部件、显示屏产品及施工质量，同时又是当地简化验收过程。我们建议在整个工程项目进行期间招标方对产品进行如下验收:6.1屏体验收这是在比特尔科技生产工厂内对硬件技术设计质量进行的第7页共10页第6...
