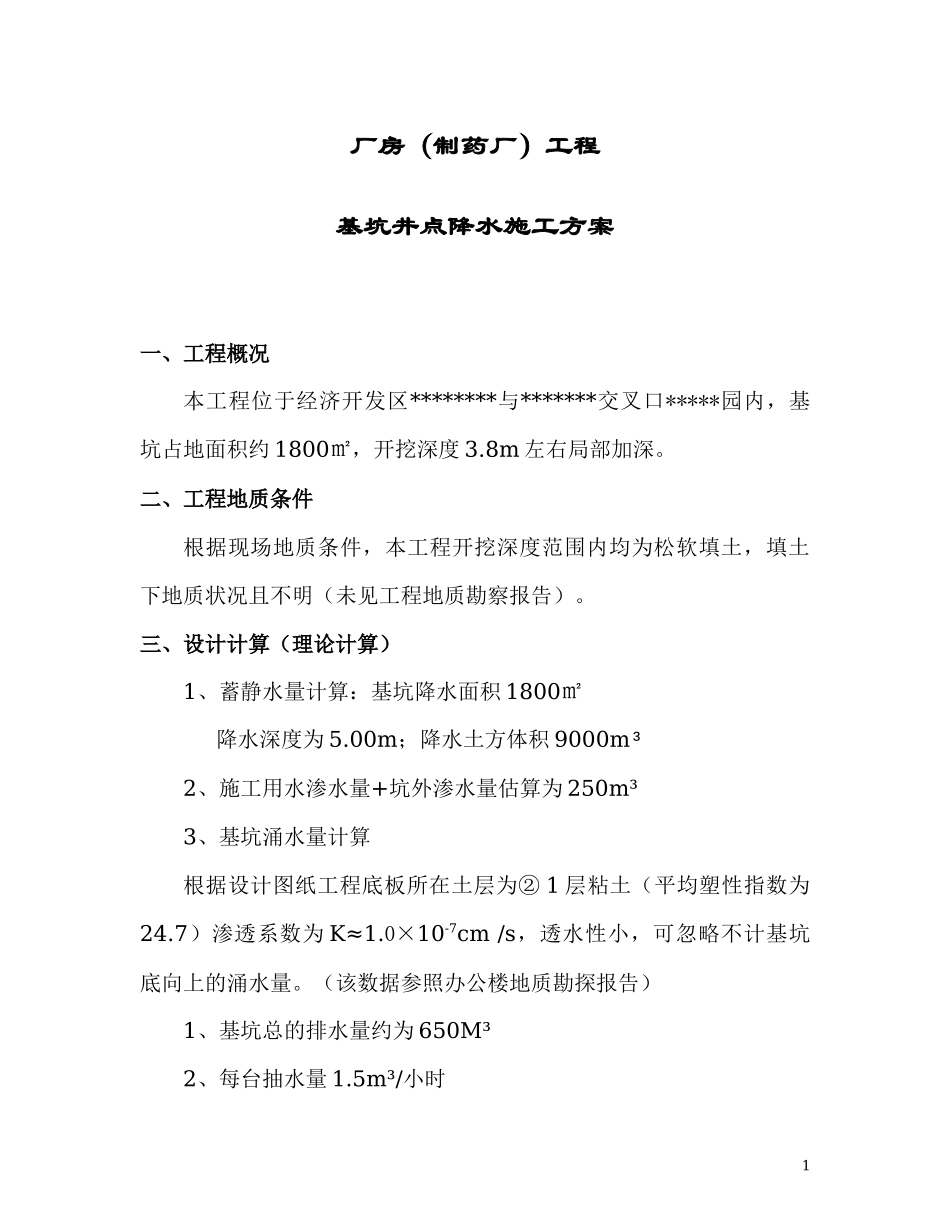

厂房（制药厂）工程基坑井点降水施工方案一、工程概况本工程位于经济开发区********与*******交叉口*****园内，基坑占地面积约1800㎡，开挖深度3.8m左右局部加深。二、工程地质条件根据现场地质条件，本工程开挖深度范围内均为松软填土，填土下地质状况且不明（未见工程地质勘察报告）。三、设计计算（理论计算）1、蓄静水量计算：基坑降水面积1800㎡降水深度为5.00m；降水土方体积9000m³2、施工用水渗水量+坑外渗水量估算为250m³3、基坑涌水量计算根据设计图纸工程底板所在土层为②1层粘土（平均塑性指数为24.7）渗透系数为K≈1.0×10-7cm/s，透水性小，可忽略不计基坑底向上的涌水量。（该数据参照办公楼地质勘探报告）1、基坑总的排水量约为650M³2、每台抽水量1.5m³/小时1真空泵布置台数：6台四、施工方案本次降水主要考虑土体当中的水，根据地质条件和以上计算，本工程共布置6台井点，井点具体布置附图（每组延长米约为50-60m,支管长度为6m、滤头0.8m，井点间距1.0m），井点成孔采用3BL—9导杆式水冲枪成孔，成孔井点管居中设置，材料采用粗砂。五、施工工艺井点施工采用水枪冲孔法工艺为：定位冲孔放支管填砂安装总管调试抽水正式抽水（井孔孔径为300—400㎜，孔深超过井管埋深0.5m灌砂量每孔约300kg）。六、主要设备及参数降水设备采用jsj-60型真空泵机组，离心泵功主率7.5KW，最大抽水量为60m³/h，最大抽吸深度9.6m，最大提升高度为8m真空压力必须达到6-8kg。七、轻型井点工作原理井点降水是利用真空吸力，把地下水位降低，轻型井点主要部件喷射井点内管底端的排水装置，经过总管与主管之间和环形空间直达底端，在喷咀处由于水面的缩小，使工作水流具有极高的流速，在咀附近造成负压，因而将地下水经滤管吸入地地下水在泵体内混合，然后再把水排出，周而复始，循环工作。2八、施工技术措施1、做好准备工作，包括设备保养、滤管清洗、沙布包裹、水源、电源及必须要材料的准备，排水沟的开挖，并做好附近管线、建筑物的监设工作。2、井点管理的埋设采用水枪冲水成孔法施工，冲孔时，冲枪应垂直插入土中，并作上下左右摆动，以加快土体溶解，边冲边沉，冲孔直径约300-400㎜，冲孔深比滤管深500㎜，以确保滤管四周及底部的滤水层，井孔冲成后，即插入井管，灌入典砂，黄砂用粗砂，灌砂高度3m，确保水流畅通，上端用粘土封口，以防漏雨。3、井点系统全部安装完毕后，需进行试验抽水，以检查无漏气现象，井点运行后必须连续工作，所以要准备好备用电源及电动机，确保真空正常运转，正常运转3天后，须对基坑井点水位检测，根据检测结果随时对井点作适当调整。4、降水期间，应有专人值班检查；经常观测并记录水位，以便发现问题及时解决。5、降水天数约为10天（24H），待最后出水量达到要求后方可拨管挖土。九、安全生产文明施工31、现场操作人员必须严格执行安全技术操作规程和有关安全生产规范规定。2、配备专职安全员，建立安全生产责任制。3、对职工进行安全教育，正确使用劳动防护用品。4、机械、电气设备由专人操作，维修和定期检查保养。5、做好施工现场的文明施工，保持场容整洁。6、做好宿舍清洁工作，遵守工地上文明施工的有关规定。7、遵纪守法，不违法乱纪，寻衅闹事，砂架斗欧。十、现场配合工作现场做好准备工作，包括井点设备的配电箱（45千瓦）、水源、排水口、沉淀池及其它材料准备工作，埋设支管沟槽的开挖，附近建筑物标高的观测及附近管线监设工作，发现异常及时联系，以便及时调整抽水计划，保证周边环境安全。十一、施工管理结构降水工程负责人：现场技术负责人：现场施工负责人：安全员：质检员：456第7页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页附图：井泵1#660003m10m3m制药厂基坑井点降水平面布置示意图井泵2#
