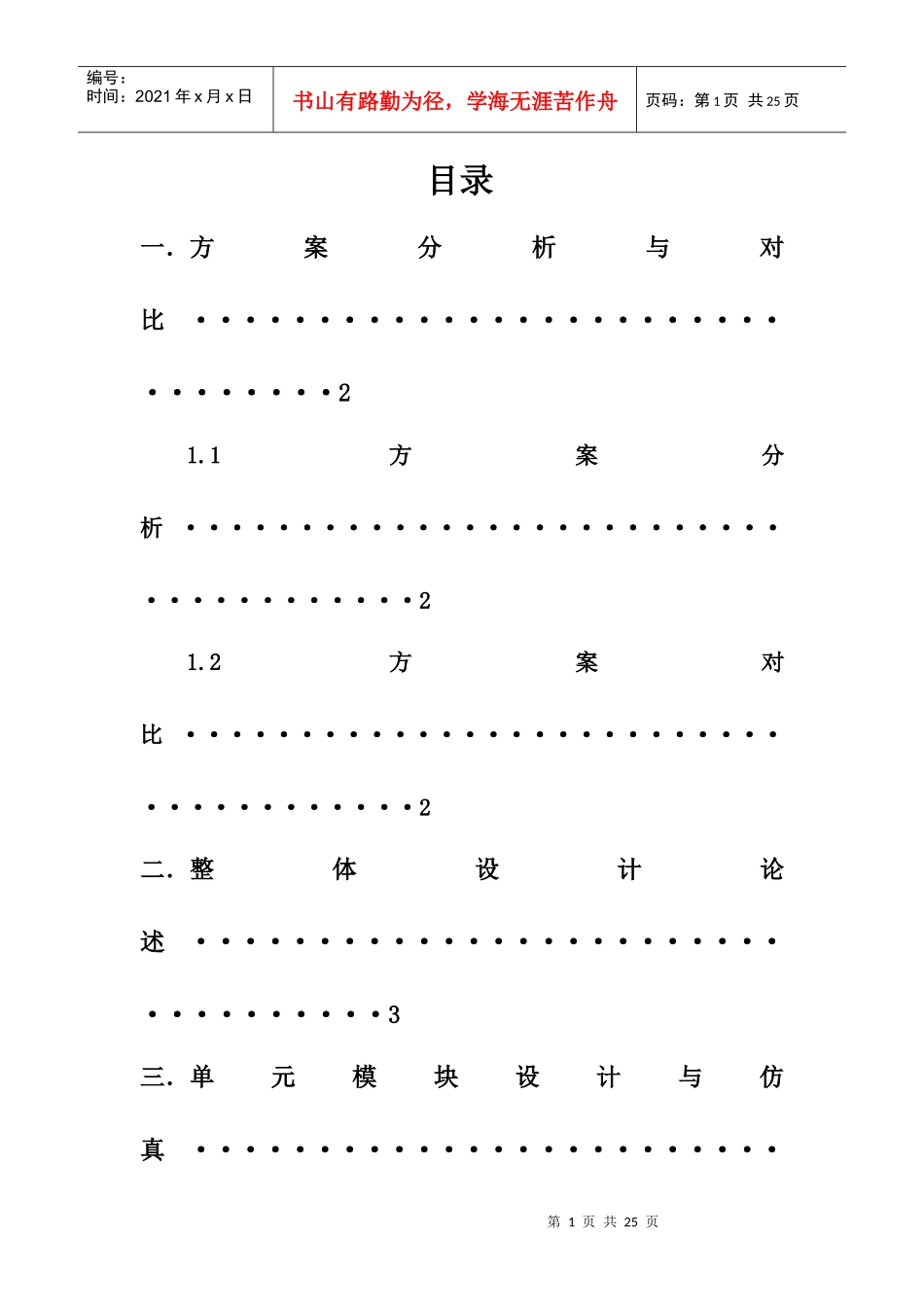

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页目录一．方案分析与对比································21.1方案分析······································21.2方案对比······································2二．整体设计论述··································3三．单元模块设计与仿真························第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页····63.1时钟分频模块·································63.2交通灯控制及计时模块··························73.3扫描显示译码模块······························93.4顶层文件的编写·······························10四．硬件实验方案及实验结果·······················134.1硬件实验方第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页案·································134.2实验结果·····································15五．收获和体会···································15六．参考文献·····································13附录（程序代码）··································17第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页论文有删减，程序在最后，希望给学习eda以及做毕业设计的同学给予帮助！！！一．方案分析与对比§1.1方案分析通过分析可以知道，所要设计的交通信号灯控制电路要能够适用于由一条主干道和一条支干道的汇合点形成的十字交叉路口。能够做到主、支干道的红绿灯闪亮的时间不完全相同，在绿灯跳变红灯的过程中能够用黄灯进行过渡，使得行驶过程中的车辆有足够的时间停下来。还要求在主、支干道各设立一组计时显示器，能够显示相应的红、黄、绿倒计时。可以利用VHDL语言合理设计系统功能，使红黄绿灯的转换有一个准确的时间间隔和转换顺序。§1.2方案对比第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页实现路口交通灯系统的控制方法很多，可以用标准逻辑器件、可编程序控制器和单片机等方案来实现。若用单片机方案来实现的话，模型可以由电源电路、单片机主控电路、无线收发控制电路和显示电路四部分组成。在电源电路中，需要用到+5V的直流稳压电源，无线收发控制电路和显示电路应由编码芯片和数据发射模块两部分组成，主控电路的主要元件为AT89C51。硬件设计完成后还要利用计算机软件经行软件部分的设计才能够实现相应的功能。虽然利用单片机系统设计的交通灯控制器相对来说较稳定，能够完成较多功能的实现，但这些控制方法的功能修改及调试都需要硬件电路的支持，在一定程度上增加了功能修改及系统设计与调试的困难。相反，使用基于FPGA的设计方法具有周期短，设计灵活，易于修改等明显的的优点。而且，随着FPGA器件、设计语言和电子设计自动化工具的发展和改进，越来越多的电子系统采用FPGA来设计。未来，使用FPGA器件设计的产品将出现在各个领域里。因此，此次的交通信号灯控制器的设计将采用基于FPGA的设计方案来实现所要求的功能。二．整体设计论述根据设计要求和系统所具有的功能，并参考相关的文献资料，经行方案设计，可以画出如下图所示的交通信号灯控制器的系统框图。1kHZ时钟分频模块CLK交通灯控制及计时模块第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
