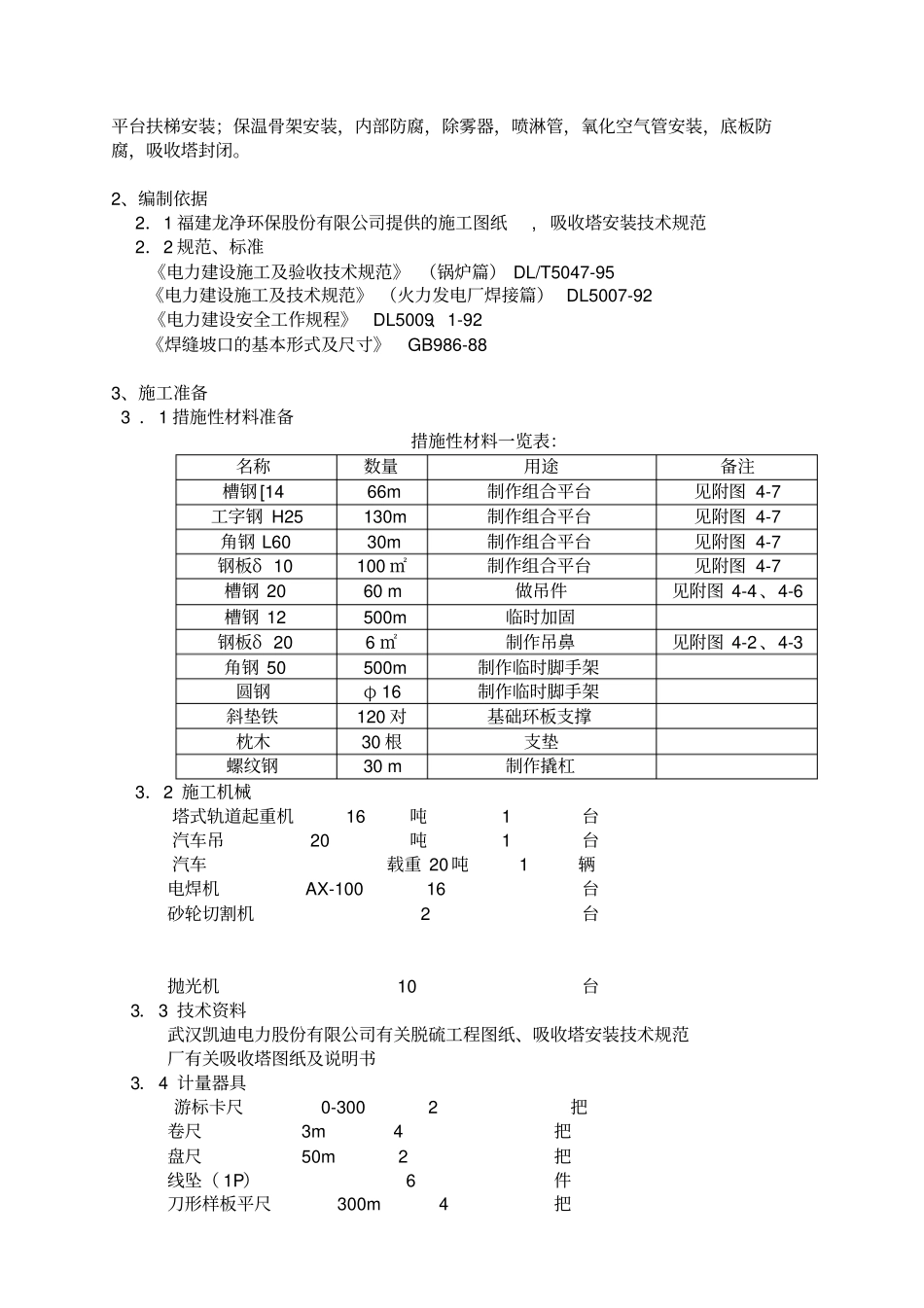

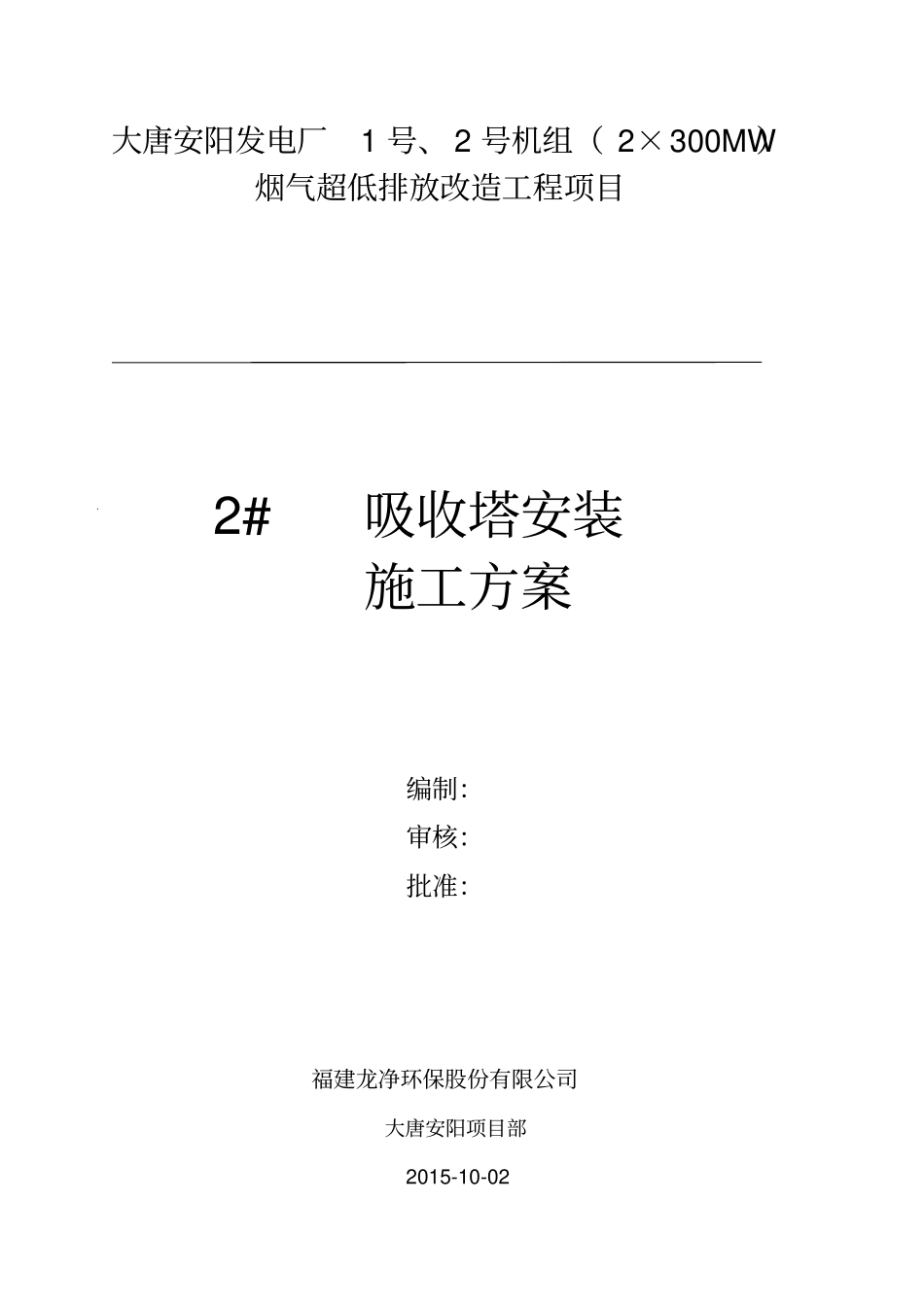

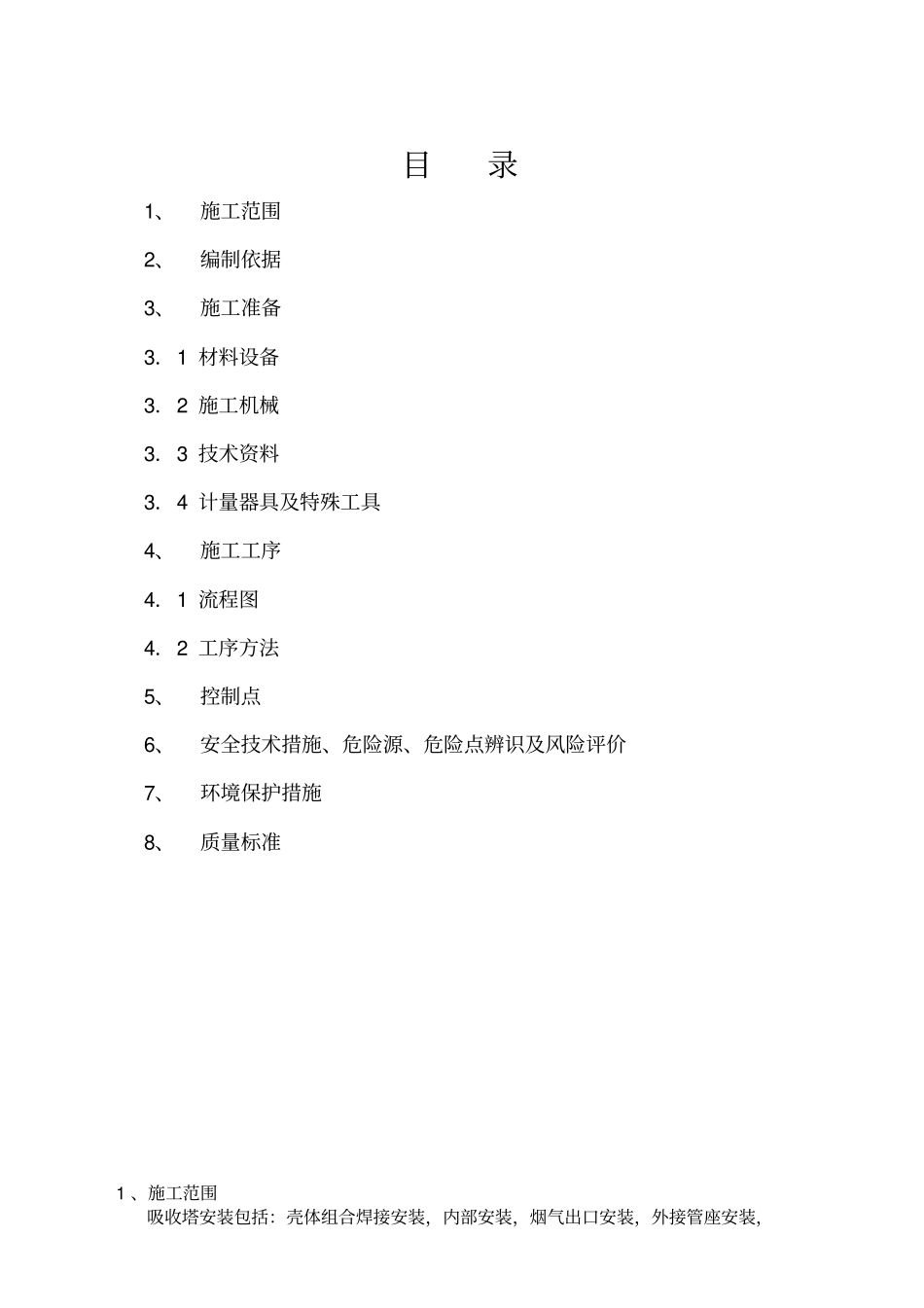

大唐安阳发电厂1号、2号机组（2×300MW）烟气超低排放改造工程项目2#吸收塔安装施工方案编制：审核：批准：福建龙净环保股份有限公司大唐安阳项目部2015-10-02目录1、施工范围2、编制依据3、施工准备3．1材料设备3．2施工机械3．3技术资料3．4计量器具及特殊工具4、施工工序4．1流程图4．2工序方法5、控制点6、安全技术措施、危险源、危险点辨识及风险评价7、环境保护措施8、质量标准1、施工范围吸收塔安装包括：壳体组合焊接安装，内部安装，烟气出口安装，外接管座安装，平台扶梯安装；保温骨架安装，内部防腐，除雾器，喷淋管，氧化空气管安装，底板防腐，吸收塔封闭。2、编制依据2．1福建龙净环保股份有限公司提供的施工图纸,吸收塔安装技术规范2．2规范、标准《电力建设施工及验收技术规范》（锅炉篇）DL/T5047-95《电力建设施工及技术规范》（火力发电厂焊接篇）DL5007-92《电力建设安全工作规程》DL5009、1-92《焊缝坡口的基本形式及尺寸》GB986-883、施工准备3．1措施性材料准备措施性材料一览表：名称数量用途备注槽钢[1466m制作组合平台见附图4-7工字钢H25130m制作组合平台见附图4-7角钢L6030m制作组合平台见附图4-7钢板δ10100㎡制作组合平台见附图4-7槽钢2060m做吊件见附图4-4、4-6槽钢12500m临时加固钢板δ206㎡制作吊鼻见附图4-2、4-3角钢50500m制作临时脚手架圆钢φ16制作临时脚手架斜垫铁120对基础环板支撑枕木30根支垫螺纹钢30m制作撬杠3．2施工机械塔式轨道起重机16吨1台汽车吊20吨1台汽车载重20吨1辆电焊机AX-10016台砂轮切割机2台抛光机10台3．3技术资料武汉凯迪电力股份有限公司有关脱硫工程图纸、吸收塔安装技术规范厂有关吸收塔图纸及说明书3．4计量器具游标卡尺0-3002把卷尺3m4把盘尺50m2把线坠（1P）6件刀形样板平尺300m4把铁水平500mm2台水平仪1台经纬仪2台4、施工工序4．1流程图：施工前准备设备清点基础划线垫铁安装环板安装地脚螺栓安装底板支架安装底板二次灌浆底板安装壳体预组合壳体加强筋安装壳体吊装壳体安装壳盖安装人孔安装内部支架安装烟气进出口安装各种孔口安装外接管座安装平台扶梯安装除雾器安装喷淋管安装吸收塔封闭灌水试验4．2工序方法根据安装技术的管理方法及安装工艺，充分熟悉图纸及相关标准，逐级进行技术交底，根据施工图纸的设计要求确定合理的安装工艺。4．2．1技术准备有关起重数据计算：a、根据5#吸收塔壁板展开图计算有关塔壳组合的每一节壳体尺寸如下：表一吸收塔每节壳体尺寸、标高及重量序号部位尺寸标高（m）重量（吨）备注1基础按图施工2底板φ13500δ103塔壳1φ13600×164塔壳2φ13600×145塔壳3φ11500×12b、表二：查塔式轨道起重机技术手册起重半径（R）起重量（Q）起重高度（H）27米16．1吨60m30米14．3吨60m33米12．7吨60m37米10．1吨60mc、由前表一查出需要吊起的塔壳筒体的最大重量和最大高度分别如下：1）、每件Qmax(最大)＜10吨Hmax=36米2）、经计算吊具包括吊杆、钢丝绳、吊钩、横吊梁的重量Q吊具约吨。3）、需要起吊的最大重量Q需max=Qmax+Q吊具=吨现场塔机安装位置到5#吸收塔水平中心距离实测R1=20米。见下图20m塔式轨道起重机图4-1因此，所要起吊的半径R=20米。4）、查表塔式轨道起重机起重半径R=27米时，起重高度H=60米，Q允=吨＞Q需max=10吨。可见，塔式轨道起重机能够在起重半径R=20米，最大起重高度Hmax=36米时，完全满足5#、6#吸收塔任何一节壳体起吊的需求。5）、钢丝绳选择现场使用φ306×37+1钢丝绳，采用4点吊法，4段受力。查有关建筑工程施工手册：K=Fg/[Fg]Fg=—钢丝绳的破断力总和；[Fg]=—钢丝绳允许拉力；即需要起吊的最大重量。K—安全系数；K=Fg×4/[Fg]=1×529×4/=﹥10显然，采用现场使用的φ30钢丝绳安全可靠。其公称抗拉强度为1550N/mm2。吊装方法：a、每层壳体内壁上表面距下表面1／3处，竖立均布焊接4个吊鼻，如下图，吊鼻用δ20钢板现场制作。每层塔壳高度φ11500图4-2上图为吊鼻焊接位置图b、吊鼻用δ20钢板现场制作，尺寸如下：φ40图4-3c、吊杆用[20×13600槽钢制作，共4根，单根吊杆尺寸，开口如下图：φ40φ40φ40φ40图4-4吊杆布置示意图如下：````````图4-5a′处吊杆与...
