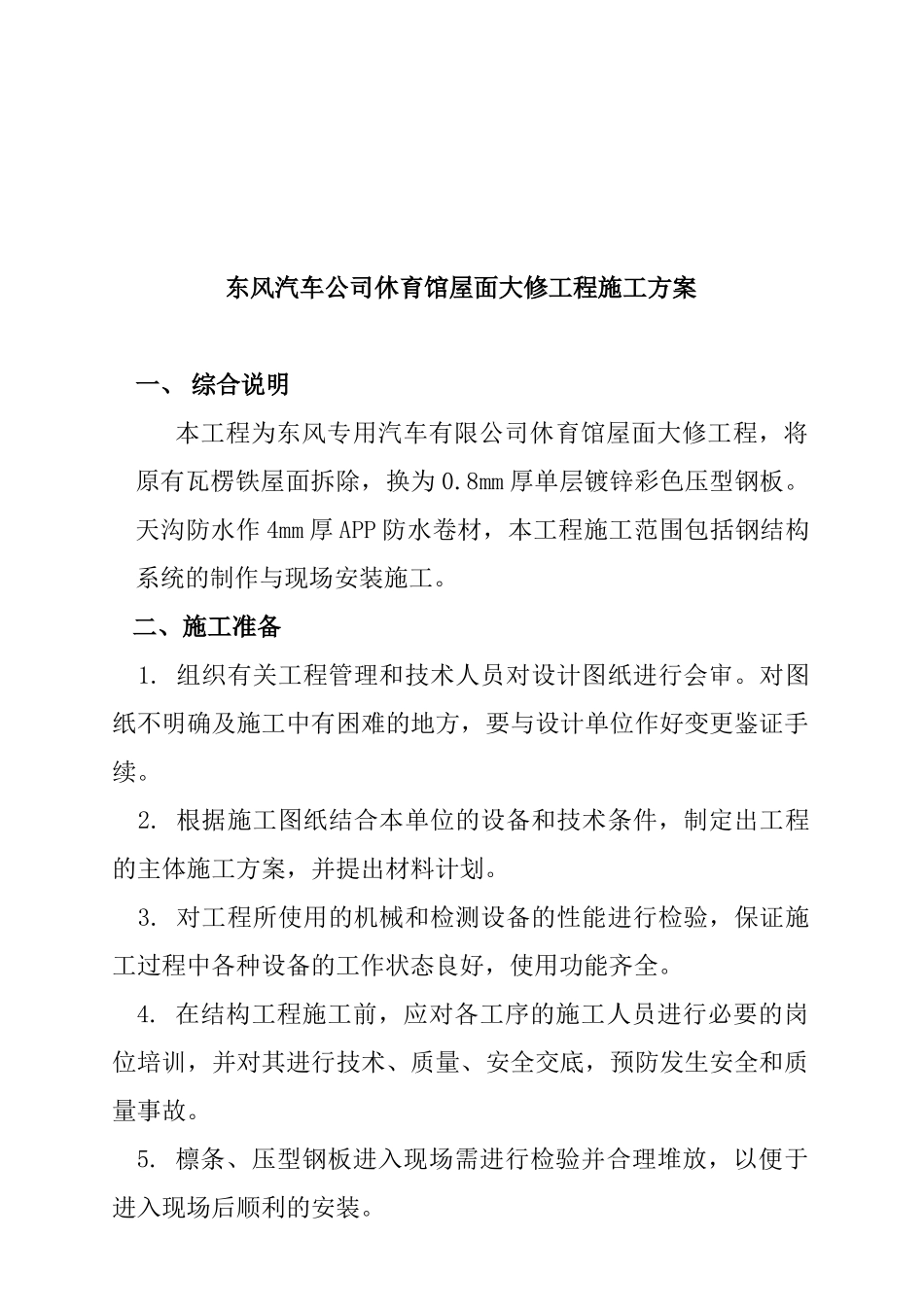

东风汽车公司休育馆屋面大修工程施工方案一、综合说明本工程为东风专用汽车有限公司休育馆屋面大修工程，将原有瓦楞铁屋面拆除，换为0.8mm厚单层镀锌彩色压型钢板。天沟防水作4mm厚APP防水卷材，本工程施工范围包括钢结构系统的制作与现场安装施工。二、施工准备1.组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。2.根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。3.对工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。4.在结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。5.檩条、压型钢板进入现场需进行检验并合理堆放，以便于进入现场后顺利的安装。三．施工进度安排按照工期要求2002年7月26日开工至2002年8月8日竣工，拆除原屋面需4天（檩条、彩钢板运输、油漆含在4天内），安装7天，收尾打胶验收1天，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。四、劳动力计划屋面拆除、彩色压型钢板屋面需5种工种，按工程施工阶段投入劳动力人数，拆除阶段、安装阶段焊工2人、钻孔工4、人喷漆工4、板材安装10、普工12五、主要施工机械设备主要施工机械设备序号机具名称数量备注1电焊机22摇臂钻23气焊245吨倒链25扭矩扳手668吨吊车17麻绳300m8钢丝绳20m六、屋面檩条、彩色压型钢板安装施工方法本工程为东风专用汽车有限公司休育馆屋面大修工程，将原有瓦楞铁屋面拆除，换为0.8mm厚单层镀锌彩色压型钢板。所有钢材表面刷红丹底漆两遍，天沟防水作4mm厚APP防水卷材.1、制孔①采用设备：摇臂钻②质量检验标准：螺栓孔及孔距允许偏差符合《钢结构施工及验收规范》的有关规定，详见下表：螺栓孔允许偏差表（mm）项目允许偏差直径＋1.0周度2.0垂直度0.3t且不大于2.0③质量检验方法：用直尺、钢尺、卡尺和目测检查。2.矫正型钢①使用设备：翼缘调直机②工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，矫正完成后，应进行自检，允许偏差符合《钢结构施工及验收规范》有关规定。质量检验方法：目测及直尺检查。3．除锈除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。4．油漆钢材除锈经检查合格后，在表面涂完第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆。存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行中间漆和面漆的涂刷，保证涂层厚变达到设计要求。油漆在涂刷过程中应均匀，不流坠。5．包装与运输①．构件编号在包装前，将各种符号转换成设计图面所规定的构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以便包装时识别。②．在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。③．搬运后的构件如发生变形损坏，应及时进行修补，以确保发运前构件完好无损。6．验收构件出厂前，应提交以下资料：⑴产品合格证⑵施工图和设计文件⑶制作过程技术问题处理的协议文件⑷钢材、连接材料和涂料的质量证明书或试验报告。⑸焊缝检测记录资料⑹涂层检测资料⑺主要构件验收记录⑻构件发运清单资料7、现场安装部分（一）结构安装1）．施工方法：屋面支撑及檩条系统、彩色压型钢板安装。2）．施工顺序：现场吊装采用一台8吨吊。3）.安装前准备工作①．螺栓固定施工：复核土建基础施工的柱脚定位轴线，埋设地脚螺栓。为保证地脚螺栓的定位准确，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行混凝土的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护。②．编制安装计划和构件供应计划，组织好施工。③．检查钢构件：钢构件出...
