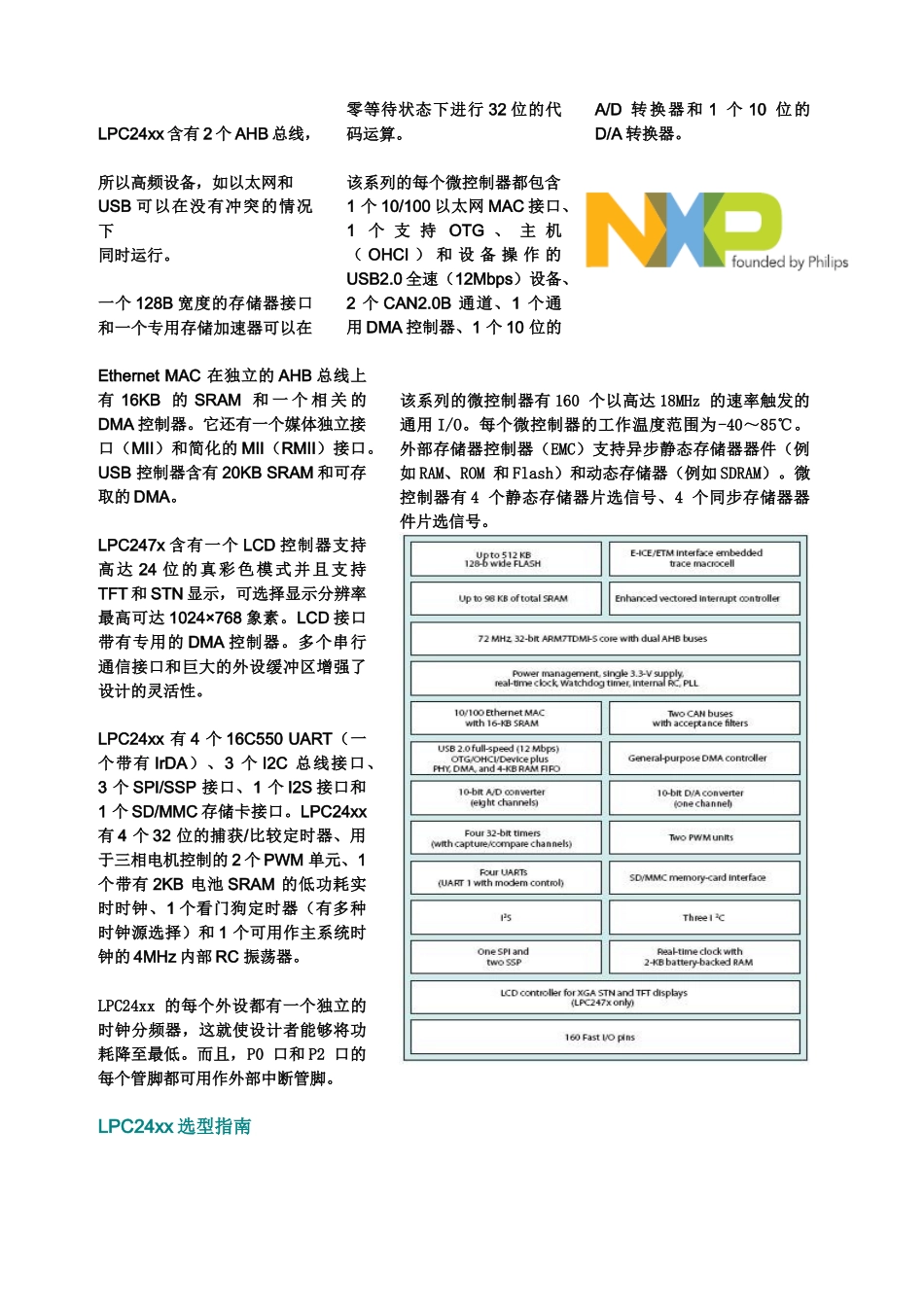

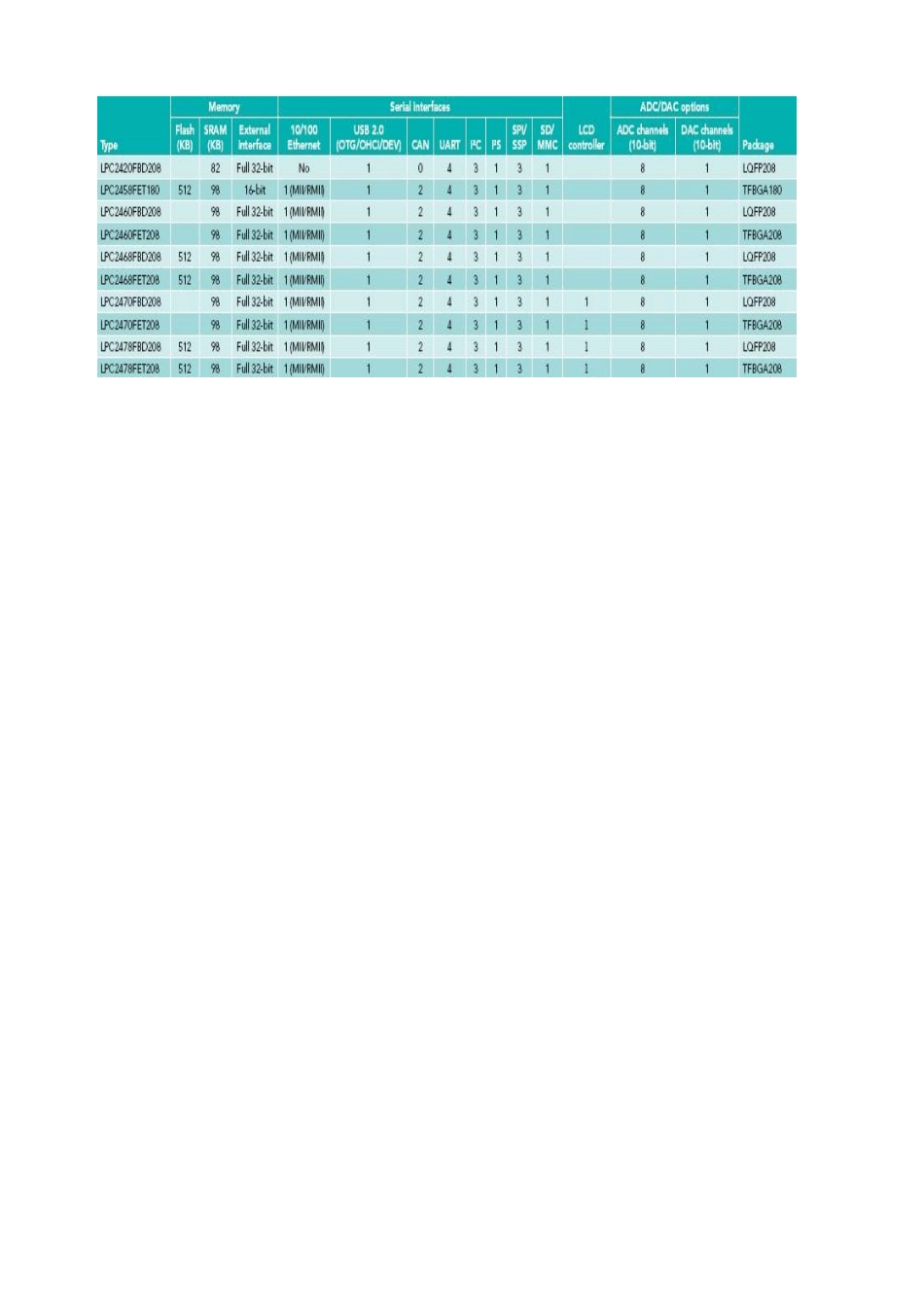

72MHz，32位ARM7TDMI-STM处理器这款基于ARM内核的微控制器是专为器件的连接而设计。它效率高、功能强大、支持10/100以太网、全速（12Mbps）USB2.0接口、USBOTG和CAN2.0B；含有512KB的ISP/IAPFlash98KB的SRAM、一个外部存储器接口，10位A/D和D/A转换器、一个内部RC振荡器，以及一个SD存储卡接口。该lpc247x增加了QVGA液晶显示控制器。主要特点：·72MHz，32位ARM7TDMI-S，带双AHB总线·512KB的ISP/IAPFlash和98KB的SRAM·SDRAM、SRAM和Flash的外部存储器接口·10/100EthernetMAC接口，带DMA和MII/RMII接口·USB2.0全速OTG/设备/OHCI，带PHY和DMA·2个CAN2.0B接口·通用DMA控制器·10位A/D转换器和10位D/A转换器·XGALCD控制器带有支持TFT和STN的专用DMA（仅LPC247x）·多个串行接口：3个I2C、1个I2S、4个UART和3个SPI/SSP·2个PWM单元·4个32位的定时器、1个实时时钟和1个看门狗定时器·4MHz内部RC（IRC）振荡器，可以调节到1﹪的精度·160个通用快速I/O·单个3.3V的电源（3.0～3.6V）·含有几种掉电模式，包括“深度掉电”·封装－TFBGA180（12×12×0.8mm）－LQFP208（28×28×1.4mm）－TFBGA208（15×15×0.8mm）功能特性：NXP微控制器LPC24xx系列使用一个工作在72MHz的高性能32位ARM7内核。含有512KB的片内Flash和98KB的片内SRAM存储器。LPC24xx含有2个AHB总线，所以高频设备，如以太网和USB可以在没有冲突的情况下同时运行。一个128B宽度的存储器接口和一个专用存储加速器可以在零等待状态下进行32位的代码运算。该系列的每个微控制器都包含1个10/100以太网MAC接口、1个支持OTG、主机（OHCI）和设备操作的USB2.0全速（12Mbps）设备、2个CAN2.0B通道、1个通用DMA控制器、1个10位的A/D转换器和1个10位的D/A转换器。EthernetMAC在独立的AHB总线上有16KB的SRAM和一个相关的DMA控制器。它还有一个媒体独立接口（MII）和简化的MII（RMII）接口。USB控制器含有20KBSRAM和可存取的DMA。LPC247x含有一个LCD控制器支持高达24位的真彩色模式并且支持TFT和STN显示，可选择显示分辨率最高可达1024×768象素。LCD接口带有专用的DMA控制器。多个串行通信接口和巨大的外设缓冲区增强了设计的灵活性。LPC24xx有4个16C550UART（一个带有IrDA）、3个I2C总线接口、3个SPI/SSP接口、1个I2S接口和1个SD/MMC存储卡接口。LPC24xx有4个32位的捕获/比较定时器、用于三相电机控制的2个PWM单元、1个带有2KB电池SRAM的低功耗实时时钟、1个看门狗定时器（有多种时钟源选择）和1个可用作主系统时钟的4MHz内部RC振荡器。LPC24xx的每个外设都有一个独立的时钟分频器，这就使设计者能够将功耗降至最低。而且，P0口和P2口的每个管脚都可用作外部中断管脚。该系列的微控制器有160个以高达18MHz的速率触发的通用I/O。每个微控制器的工作温度范围为-40～85℃。外部存储器控制器（EMC）支持异步静态存储器器件（例如RAM、ROM和Flash）和动态存储器（例如SDRAM）。微控制器有4个静态存储器片选信号、4个同步存储器器件片选信号。LPC24xx选型指南
