典型弯曲模具图库VIP免费

典型弯曲模具图库_第1页
1/20
典型弯曲模具图库_第2页
2/20
典型弯曲模具图库_第3页
3/20

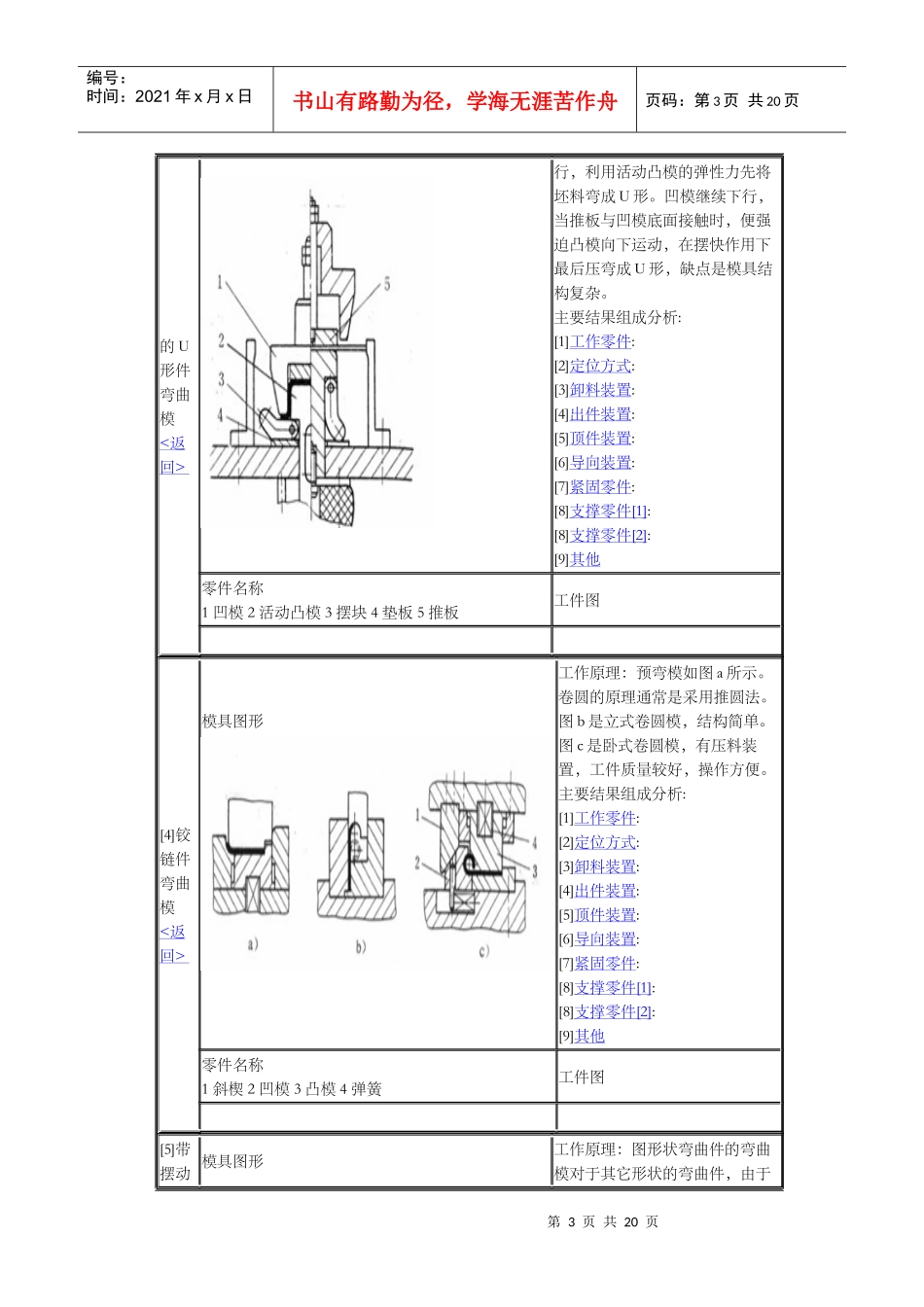

第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共20页典型弯曲模具图库典型弯曲模具图形库:[1]Z形件弯曲模[2]圆形件弯曲模[3]带摆块的U形件弯曲模[4]铰链件弯曲模[5]带摆动凹模的弯曲模[6]V形精弯模[7]U形件弯曲模[8]冲孔落料弯曲连续模[9]U形件2次成形弯曲模[10]带摆动凸模的弯曲模[11]保持架弯曲模[12]V形件弯曲模[13]一般U形件弯曲模[14]弯角小于90度的U形件弯曲模[15]弯角小于90度的U形件弯曲模[16]带摆块的U形件弯曲模[17]通用U形件弯曲模[18]级进弯曲模[19]小圆一次弯曲模[20]自动推件圆形件一次弯曲模[21]圆两次弯曲模[22]圆筒一次弯曲模[23]V形件弯曲模[24]大圆一次弯曲成形模[25]斜楔弯曲模[26]挂环螺旋弯曲模[27]压板弯曲模[28]铰支板弯曲模[29]摆块式弯曲模[1]Z形件弯曲模<返回>模具图形工作原理:Z形件弯曲模,在冲压前活动凸模10在橡皮8的作用下与凸模4端面齐平。冲压时活动凸模与顶板1将胚料夹紧,并由于橡皮的弹力较大,推动顶板下移使胚料左端弯曲。当顶板接触下模座11后,橡皮8压缩,则凸模4相对与活动凸模10下移将胚料右端弯曲成形。当压块7与上模座6想碰时,整个工件得到校正。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5]顶件装置:[6]导向装置:[7]紧固零件:[8]支撑零件[1]:第2页共20页第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共20页[8]支撑零件[2]:[9]其他零件名称1带柄矩形上模座2凸模支架3销钉4弹簧片5支撑块6轴形凸模7定位架8垫块10销轴11顶件块12弹顶器13凹模支架工件图[2]圆形件弯曲模<返回>模具图形工作原理:直径d小于等于5mm的小圆形件弯小圆的方法是先弯成U形,再将U形弯成原形。用两套简单模弯圆的方法见图a。由于工件小,分两次弯曲操作不便,故可将两道工序合并。图b为有侧楔的一次弯圆模,上模下行,芯棒将坯料弯成U形,上模继续下行,侧楔推动活动凹模将U形弯成圆形。图c所示的也是一次弯圆模。上模下行时,压板将滑块往下压,滑块带动芯棒将坯料弯成U形。上模继续下行,凸模再将U行弯成圆形。如果工件精度要求高,可以旋转工件连冲几次,以获得较好的圆度。工件由垂直图面方向从芯棒上取下。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5]顶件装置:[6]导向装置:[7]紧固零件:[8]支撑零件[1]:[8]支撑零件[2]:[9]其他零件名称1凸模2压板3芯棒4坯料5凹模6滑块7侧楔8活动凹模工件图[3]带摆块模具图形工作原理:此图所示为两次弯曲复合的另一种结构形式,凹模下第3页共20页第2页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共20页的U形件弯曲模<返回>行,利用活动凸模的弹性力先将坯料弯成U形。凹模继续下行,当推板与凹模底面接触时,便强迫凸模向下运动,在摆快作用下最后压弯成U形,缺点是模具结构复杂。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5]顶件装置:[6]导向装置:[7]紧固零件:[8]支撑零件[1]:[8]支撑零件[2]:[9]其他零件名称1凹模2活动凸模3摆块4垫板5推板工件图[4]铰链件弯曲模<返回>模具图形工作原理:预弯模如图a所示。卷圆的原理通常是采用推圆法。图b是立式卷圆模,结构简单。图c是卧式卷圆模,有压料装置,工件质量较好,操作方便。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5]顶件装置:[6]导向装置:[7]紧固零件:[8]支撑零件[1]:[8]支撑零件[2]:[9]其他零件名称1斜楔2凹模3凸模4弹簧工件图[5]带摆动模具图形工作原理:图形状弯曲件的弯曲模对于其它形状的弯曲件,由于第4页共20页第3页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共20页凹模的弯曲模<返回>品种繁多,其工序安排和模具设计只能根据弯曲件的形状,尺寸,精度要求,材料的性能以及生产批量等来考虑,不可能有一个统一不变的弯曲方法。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5]顶件装置:[6]导向装置:[7]紧固零件:[8]支撑零件[1]:[8]支撑零件[2]:[9]其他零件名称1凸模2定位板3摆动凹模工件图...
