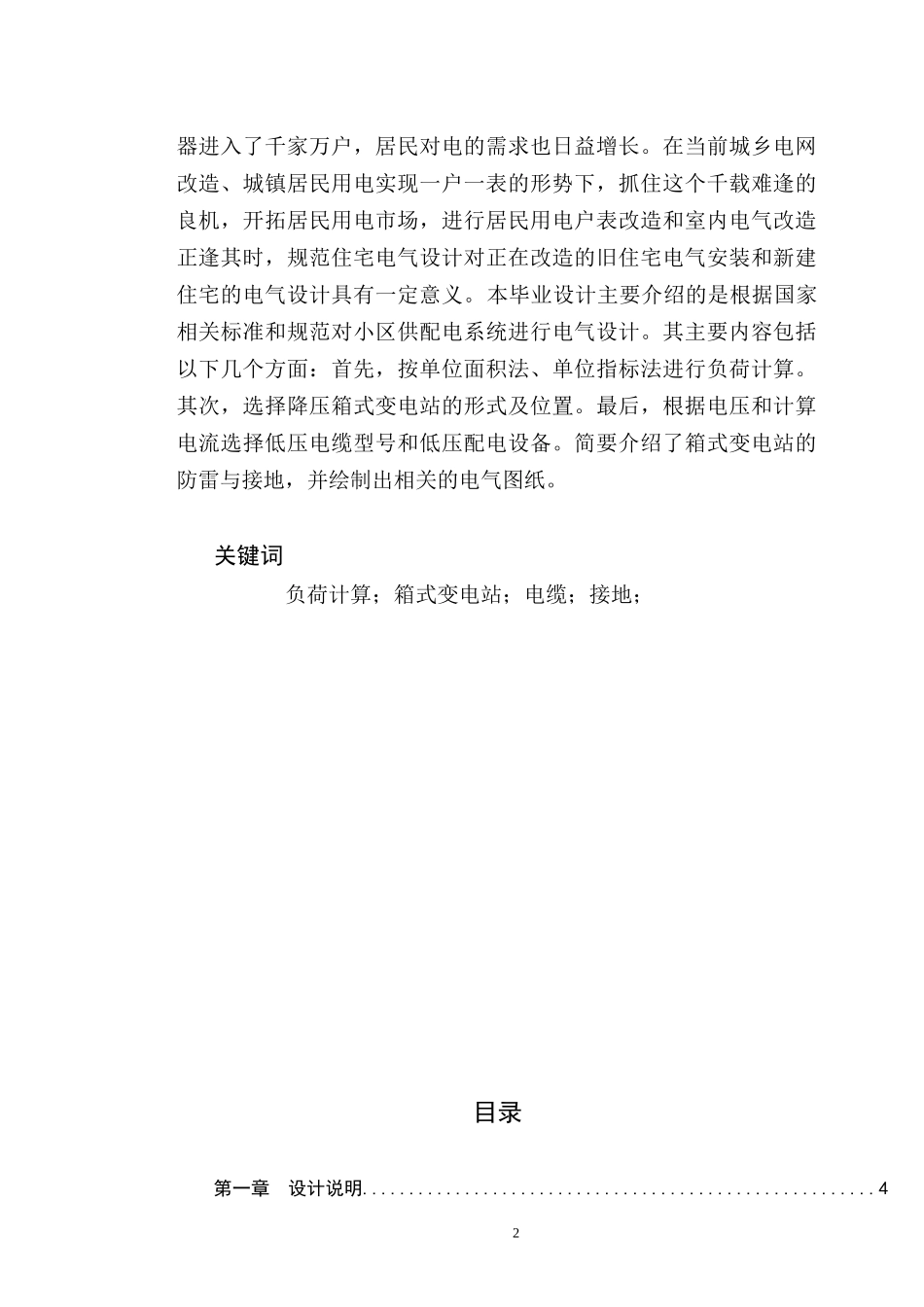

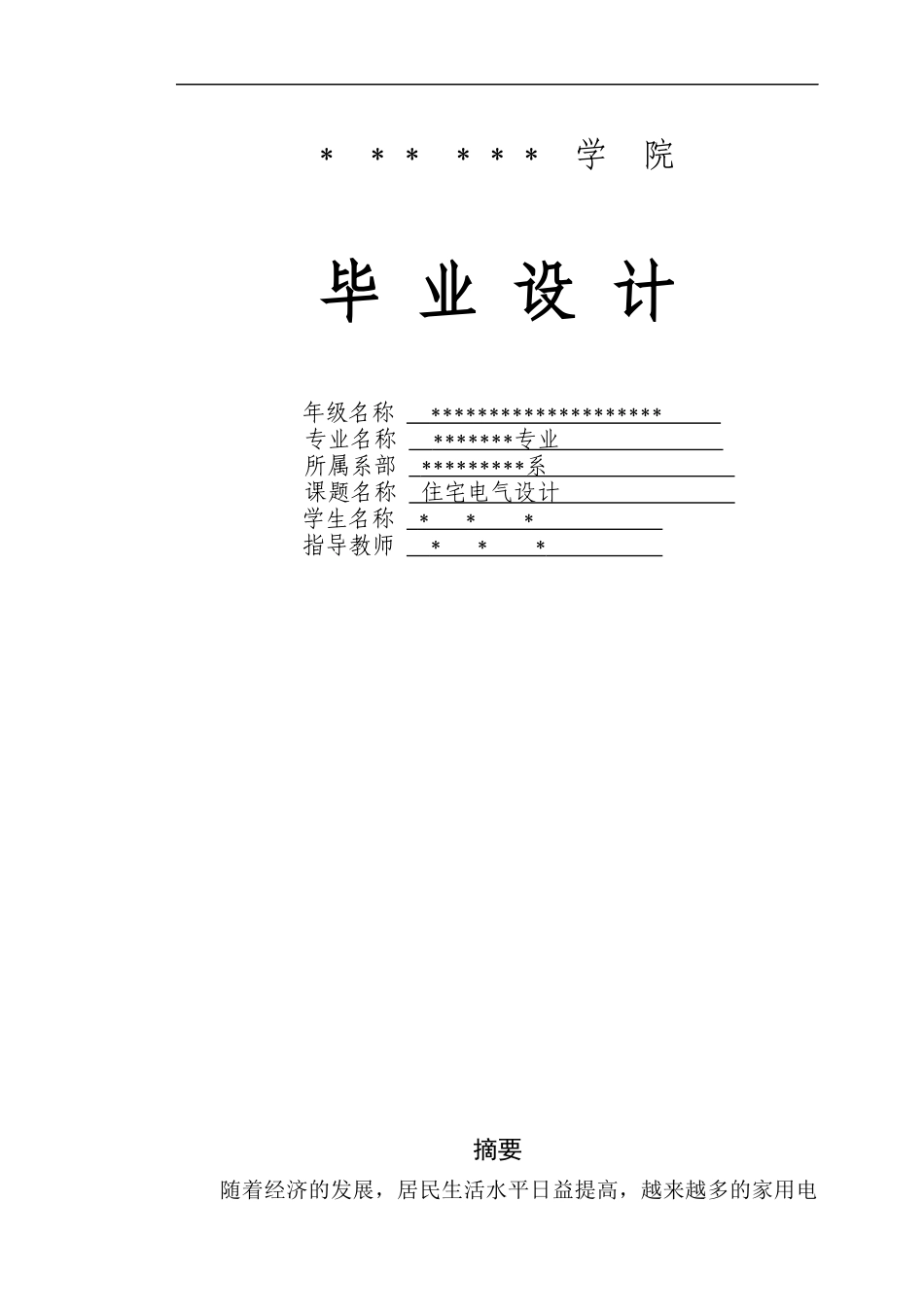

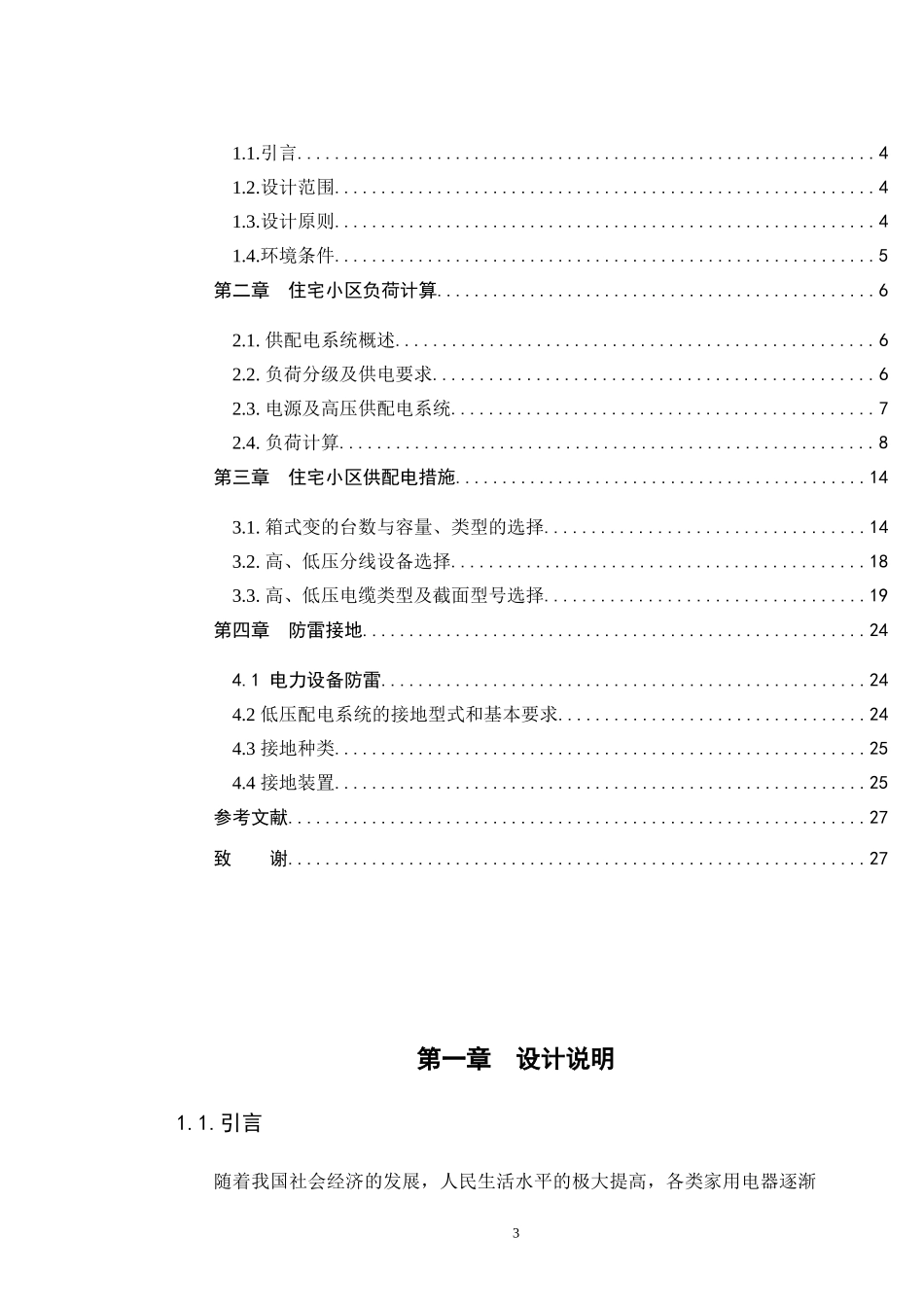

******学院毕业设计年级名称********************专业名称*******专业所属系部*********系课题名称住宅电气设计学生名称***指导教师***摘要随着经济的发展，居民生活水平日益提高，越来越多的家用电器进入了千家万户，居民对电的需求也日益增长。在当前城乡电网改造、城镇居民用电实现一户一表的形势下，抓住这个千载难逢的良机，开拓居民用电市场，进行居民用电户表改造和室内电气改造正逢其时，规范住宅电气设计对正在改造的旧住宅电气安装和新建住宅的电气设计具有一定意义。本毕业设计主要介绍的是根据国家相关标准和规范对小区供配电系统进行电气设计。其主要内容包括以下几个方面：首先，按单位面积法、单位指标法进行负荷计算。其次，选择降压箱式变电站的形式及位置。最后，根据电压和计算电流选择低压电缆型号和低压配电设备。简要介绍了箱式变电站的防雷与接地，并绘制出相关的电气图纸。关键词负荷计算；箱式变电站；电缆；接地；目录第一章设计说明.......................................................421.1.引言..............................................................41.2.设计范围..........................................................41.3.设计原则..........................................................41.4.环境条件..........................................................5第二章住宅小区负荷计算...............................................62.1.供配电系统概述...................................................62.2.负荷分级及供电要求...............................................62.3.电源及高压供配电系统.............................................72.4.负荷计算.........................................................8第三章住宅小区供配电措施............................................143.1.箱式变的台数与容量、类型的选择..................................143.2.高、低压分线设备选择............................................183.3.高、低压电缆类型及截面型号选择..................................19第四章防雷接地......................................................244.1电力设备防雷....................................................244.2低压配电系统的接地型式和基本要求.................................244.3接地种类.........................................................254.4接地装置.........................................................25参考文献..............................................................27致谢..............................................................27第一章设计说明1.1.引言随着我国社会经济的发展，人民生活水平的极大提高，各类家用电器逐渐3增多，特别是空调、大荧屏彩电等大功率电器进入普通家庭，使住宅设计由原来纯照明向多功能的方向发展。目前，家庭住宅的电气安装比较混乱，电气设计不够规范，许多住宅的电气安装没有考虑家用电器普及和快速发展的态势。当有些家庭使用空调、电炊等用电设备容量较大的家用电器时，由于墙内所布的导线线径小、电压低使家用电器不能正常工作，严重的还引起电气火灾。另外，旧住宅室内插座安装数量较少，住户住进后随意布线，这容易使劣质的导线和插座等电器进入电网中。这些情况制约了居民家用电器的使用，也存在着不安全因素。随着电力市场由卖方市场转向买方市场形势的出现，挖掘市场潜力，抓住居民生活用电这一全社会用电的增长点，规范住宅电气设计不仅给电力企业带来效益，同时实现的社会效益也相当显著。1.2.设计范围按照市区供电部10kV及以下配电网络设计的规定，对于住宅小区配电工程，设计范围为：高压侧从市区公用10kV配电线路起，在接引10kV电源处设置明显断开点，低压侧至小区内各建筑低压用电计量装置上表位。1.3.设计原则进入新世纪后，我国正在进入人口城市化的社会新时期。各地的开发小区悄然兴起，以满足城市人口急剧膨胀的需要。开发小区的...
