东城区某工程临时用电施工组织设计VIP免费

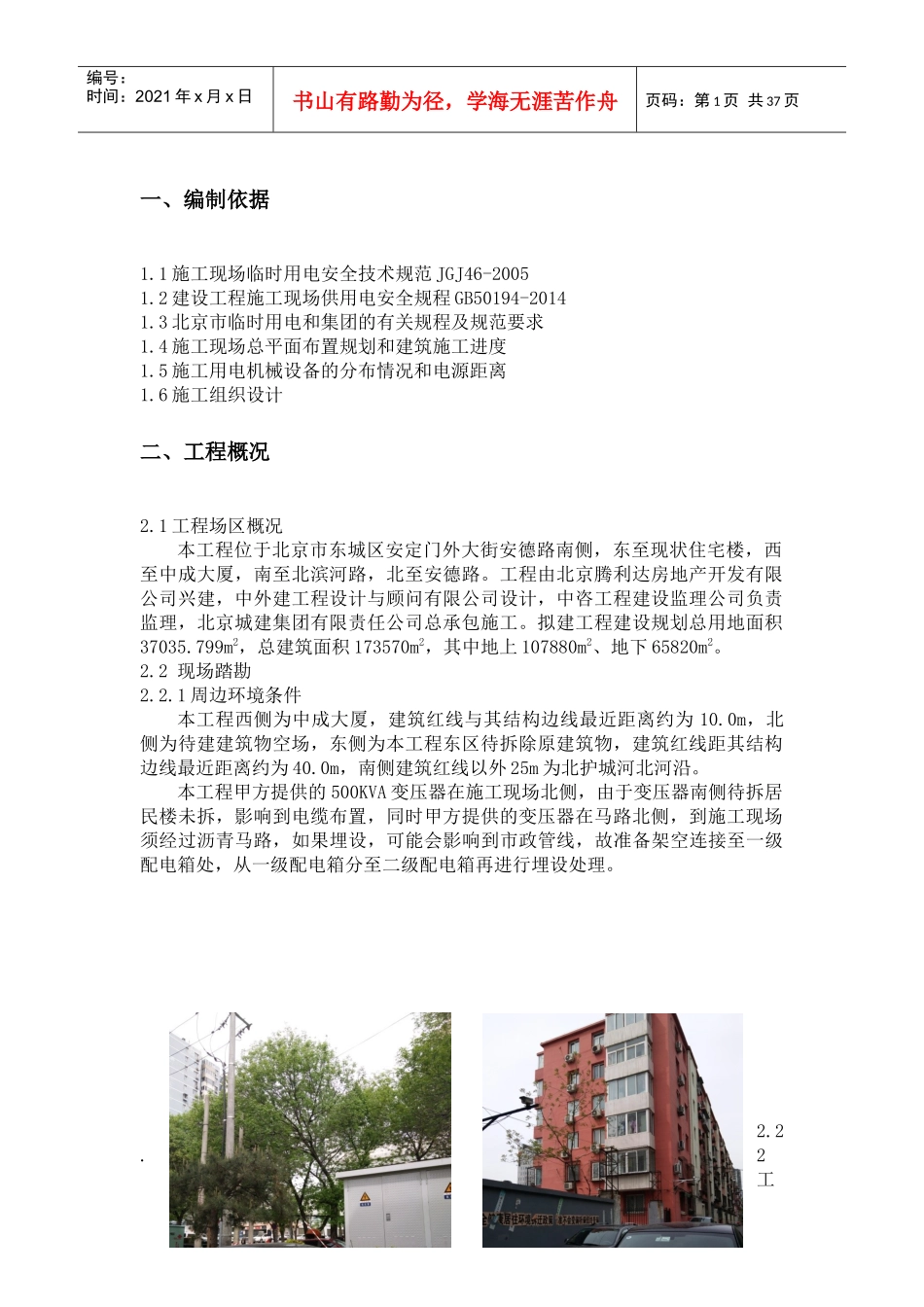

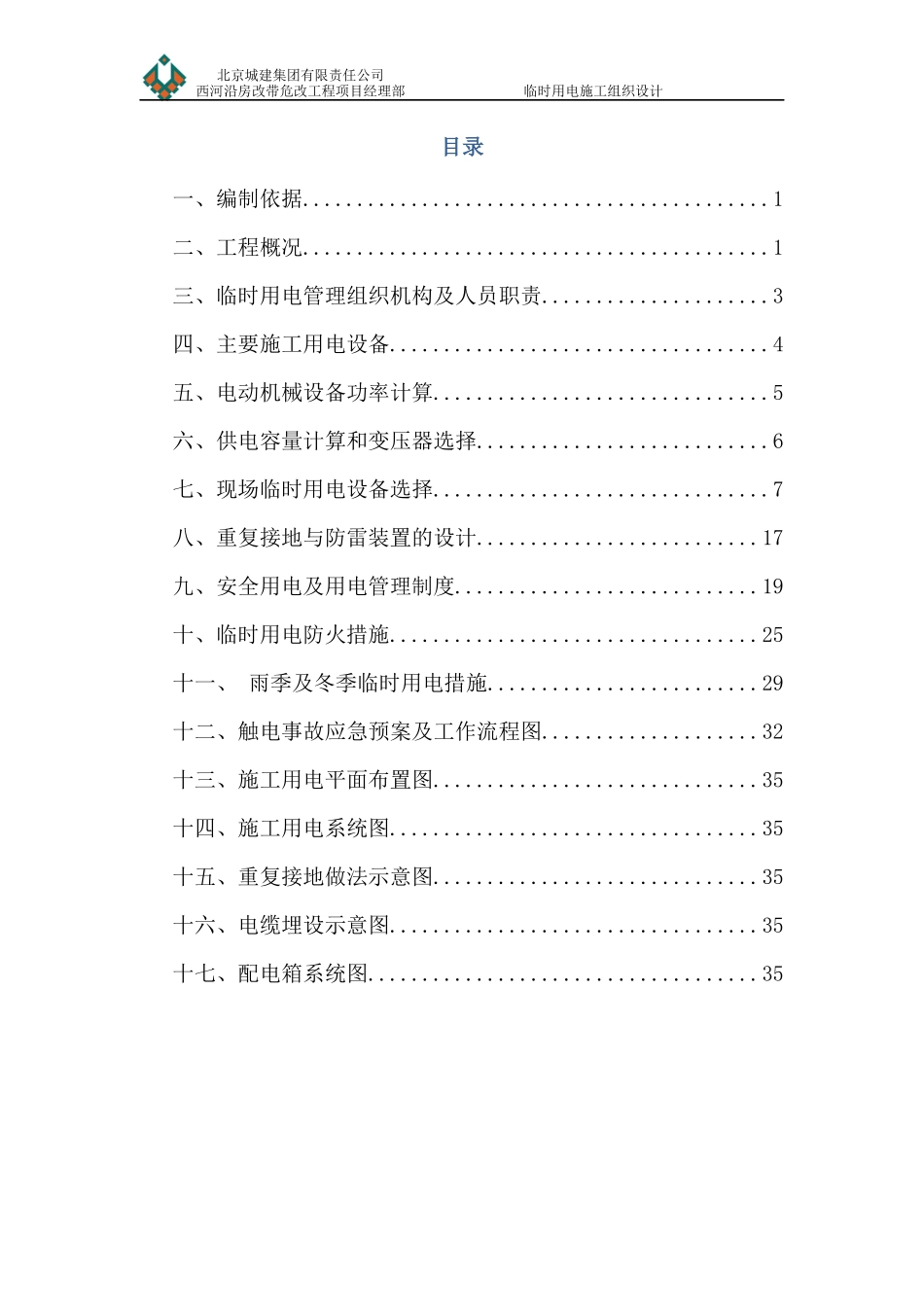

东城区西河沿房改带危改工程临时用电施工组织设计编制：_________________审核：________________审批：_________________北京城建集团建设有限责任公司二零一六年六月北京城建集团有限责任公司西河沿房改带危改工程项目经理部临时用电施工组织设计目录一、编制依据...........................................1二、工程概况...........................................1三、临时用电管理组织机构及人员职责.....................3四、主要施工用电设备...................................4五、电动机械设备功率计算...............................5六、供电容量计算和变压器选择...........................6七、现场临时用电设备选择...............................7八、重复接地与防雷装置的设计..........................17九、安全用电及用电管理制度............................19十、临时用电防火措施..................................25十一、雨季及冬季临时用电措施.........................29十二、触电事故应急预案及工作流程图....................32十三、施工用电平面布置图..............................35十四、施工用电系统图..................................35十五、重复接地做法示意图..............................35十六、电缆埋设示意图..................................35十七、配电箱系统图....................................35第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页一、编制依据1.1施工现场临时用电安全技术规范JGJ46-20051.2建设工程施工现场供用电安全规程GB50194-20141.3北京市临时用电和集团的有关规程及规范要求1.4施工现场总平面布置规划和建筑施工进度1.5施工用电机械设备的分布情况和电源距离1.6施工组织设计二、工程概况2.1工程场区概况本工程位于北京市东城区安定门外大街安德路南侧，东至现状住宅楼，西至中成大厦，南至北滨河路，北至安德路。工程由北京腾利达房地产开发有限公司兴建，中外建工程设计与顾问有限公司设计，中咨工程建设监理公司负责监理，北京城建集团有限责任公司总承包施工。拟建工程建设规划总用地面积37035.799m2，总建筑面积173570m2，其中地上107880m2、地下65820m2。2.2现场踏勘2.2.1周边环境条件本工程西侧为中成大厦，建筑红线与其结构边线最近距离约为10.0m，北侧为待建建筑物空场，东侧为本工程东区待拆除原建筑物，建筑红线距其结构边线最近距离约为40.0m，南侧建筑红线以外25m为北护城河北河沿。本工程甲方提供的500KVA变压器在施工现场北侧，由于变压器南侧待拆居民楼未拆，影响到电缆布置，同时甲方提供的变压器在马路北侧，到施工现场须经过沥青马路，如果埋设，可能会影响到市政管线，故准备架空连接至一级配电箱处，从一级配电箱分至二级配电箱再进行埋设处理。2.2.2工第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页程周边使用条件（1）本工程使用场地狭窄，办公区、生活区安置于现场东南侧（幼儿园设置区域，将来西区、东区完成后再进行幼儿园施工），现场先进行西区施工，东区施工暂不体现在本方案中。（2）本工程基坑周边2m范围以内严禁堆载，2m范围以外地面荷载不超过20KPa。2.2.3工程重难点分析（1）本工程属于房改带危改工程，周边管网复杂；（2）西区工程施工中，西区仍有部分旧房未拆迁，影响整个现场布置；上述条件对本工程的设计、施工提出了严格要求，设计方案的合理性及施工的质量控制均是本工程须重点考虑的问题。2.3施工部署2.3.1变压器主要为1＃塔、2＃塔、及楼层施工、办公区及楼层施工用电；结构施工电源根据施工部位附近布设的二级配电箱。2.3.2根据设备位置和场地情况，做如下安排：现场临电系统为TN-S保护接零系统。变压器、总配电柜以及固定配电箱、分配电箱均要设重复接地装置，接地电阻值≤10Ω。详细要求见后面有关内容。2.3.3由总柜出线至各固定配电箱全部采用YJV及YC重型通用橡套电缆，按照规范要求，沿墙挂设或沿电缆沟敷设，并做好相应防护措施。所有过...
