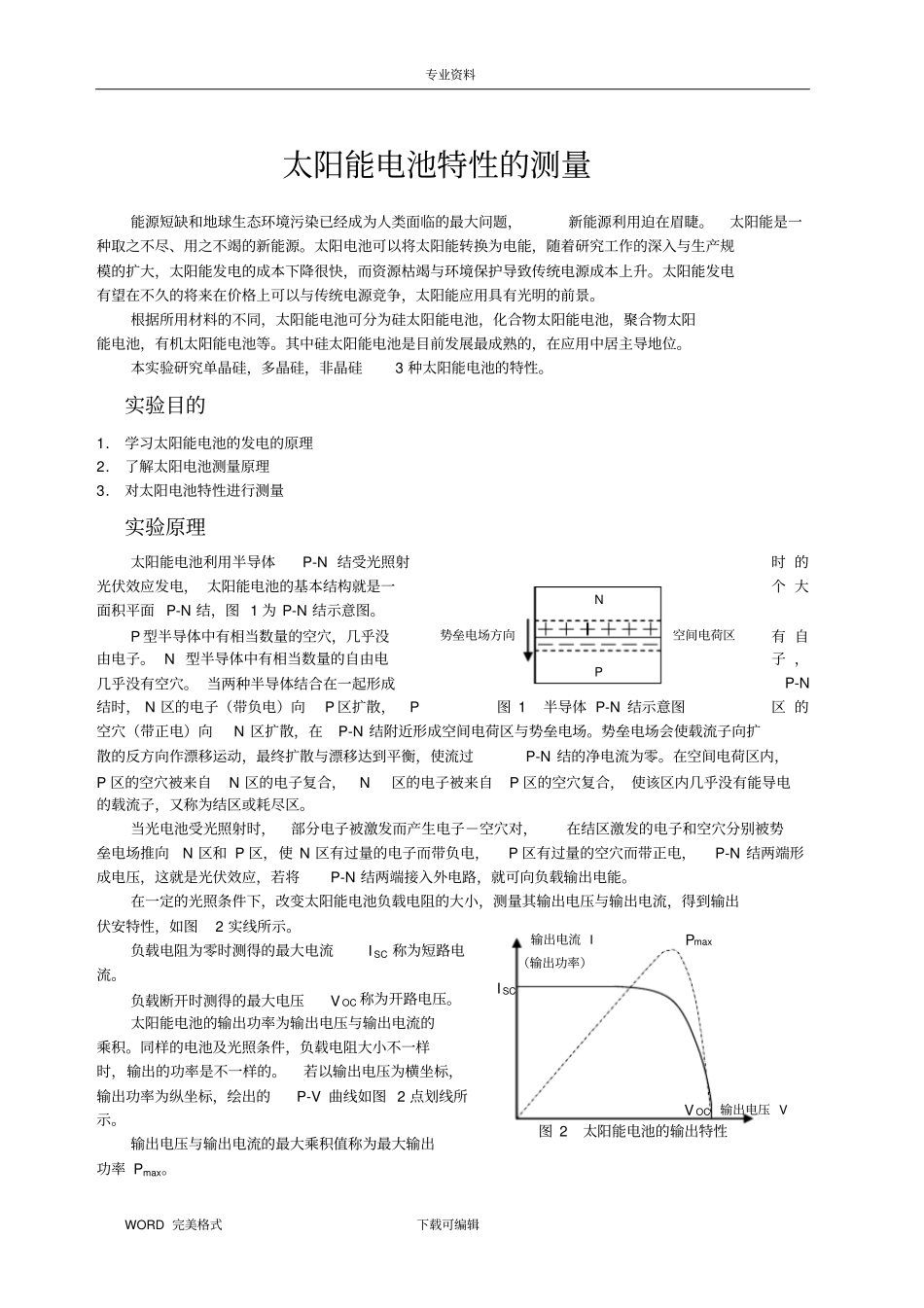

专业资料WORD完美格式下载可编辑太阳能电池特性的测量能源短缺和地球生态环境污染已经成为人类面临的最大问题,新能源利用迫在眉睫。太阳能是一种取之不尽、用之不竭的新能源。太阳电池可以将太阳能转换为电能,随着研究工作的深入与生产规模的扩大,太阳能发电的成本下降很快,而资源枯竭与环境保护导致传统电源成本上升。太阳能发电有望在不久的将来在价格上可以与传统电源竞争,太阳能应用具有光明的前景。根据所用材料的不同,太阳能电池可分为硅太阳能电池,化合物太阳能电池,聚合物太阳能电池,有机太阳能电池等。其中硅太阳能电池是目前发展最成熟的,在应用中居主导地位。本实验研究单晶硅,多晶硅,非晶硅3种太阳能电池的特性。实验目的1.学习太阳能电池的发电的原理2.了解太阳电池测量原理3.对太阳电池特性进行测量实验原理太阳能电池利用半导体P-N结受光照射时的光伏效应发电,太阳能电池的基本结构就是一个大面积平面P-N结,图1为P-N结示意图。P型半导体中有相当数量的空穴,几乎没有自由电子。N型半导体中有相当数量的自由电子,几乎没有空穴。当两种半导体结合在一起形成P-N结时,N区的电子(带负电)向P区扩散,P区的空穴(带正电)向N区扩散,在P-N结附近形成空间电荷区与势垒电场。势垒电场会使载流子向扩散的反方向作漂移运动,最终扩散与漂移达到平衡,使流过P-N结的净电流为零。在空间电荷区内,P区的空穴被来自N区的电子复合,N区的电子被来自P区的空穴复合,使该区内几乎没有能导电的载流子,又称为结区或耗尽区。当光电池受光照射时,部分电子被激发而产生电子-空穴对,在结区激发的电子和空穴分别被势垒电场推向N区和P区,使N区有过量的电子而带负电,P区有过量的空穴而带正电,P-N结两端形成电压,这就是光伏效应,若将P-N结两端接入外电路,就可向负载输出电能。在一定的光照条件下,改变太阳能电池负载电阻的大小,测量其输出电压与输出电流,得到输出伏安特性,如图2实线所示。负载电阻为零时测得的最大电流ISC称为短路电流。负载断开时测得的最大电压VOC称为开路电压。太阳能电池的输出功率为输出电压与输出电流的乘积。同样的电池及光照条件,负载电阻大小不一样时,输出的功率是不一样的。若以输出电压为横坐标,输出功率为纵坐标,绘出的P-V曲线如图2点划线所示。输出电压与输出电流的最大乘积值称为最大输出功率Pmax。N势垒电场方向空间电荷区P图1半导体P-N结示意图输出电流IPmax(输出功率)ISCVOC输出电压V图2太阳能电池的输出特性专业资料WORD完美格式下载可编辑填充因子F.F定义为:scocIVPFFmax(1)填充因子是表征太阳电池性能优劣的重要参数,其值越大,电池的光电转换效率越高,一般的硅光电池FF值在0.75~0.8之间。转换效率ηs定义为:%100(%)maxinsPP(2)Pin为入射到太阳能电池表面的光功率。理论分析及实验表明,在不同的光照条件下,短路电流随入射光功率线性增长,而开路电压在入射光功率增加时只略微增加,如图3所示。硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。单晶硅太阳能电池转换效率最高,技术也最为成熟。在实验室里最高的转换效率为24.7%,规模生产时的效率可达到15%。在大规模应用和工业生产中仍占据主导地位。但由于单晶硅价格高,大幅度降低其成本很困难,为了节省硅材料,发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。多晶硅薄膜太阳能电池与单晶硅比较,成本低廉,而效率高于非晶硅薄膜电池,其实验室最高转换效率为18%,工业规模生产的转换效率可达到10%。因此,多晶硅薄膜电池可能在未来的太阳能电池市场上占据主导地位。非晶硅薄膜太阳能电池成本低,重量轻,便于大规模生产,有极大的潜力。如果能进一步解决稳定性及提高转换率,无疑是太阳能电池的主要发展方向之一。实验仪器太阳能电池实验装置如图4所示。图4太阳能电池实验装置光源采用碘钨灯,它的输出光谱接近太阳光谱。调节光源与太阳能电池之间的距离可以改变照射到太阳能电池上的光强,具体数值由光强探头测量。测试仪为实验提供电源,同时可以测量并显示电I1000W/m2800W/m2600W/m2400W/m22...
