[图]华为PCB布线规范完整版VIP免费

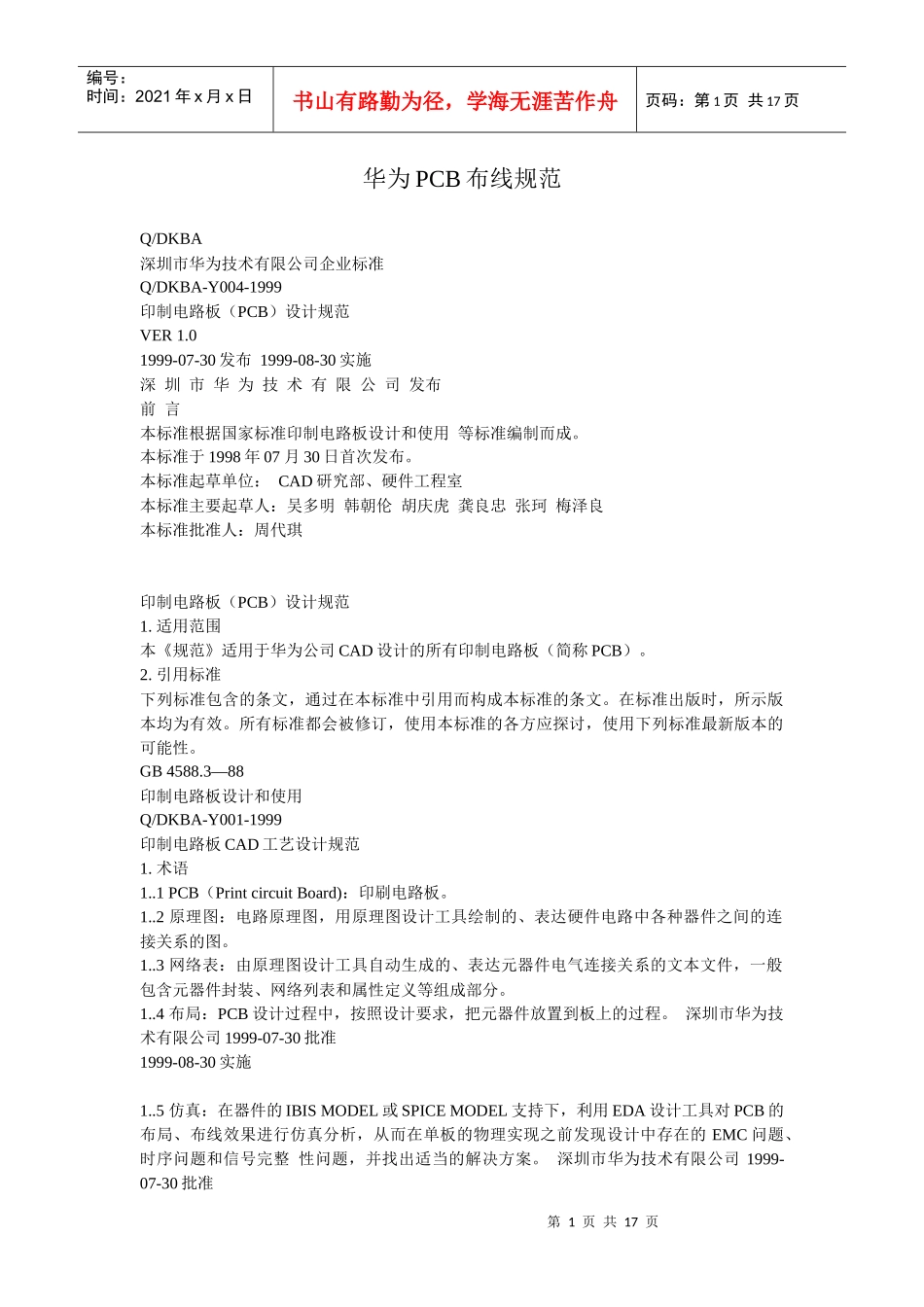

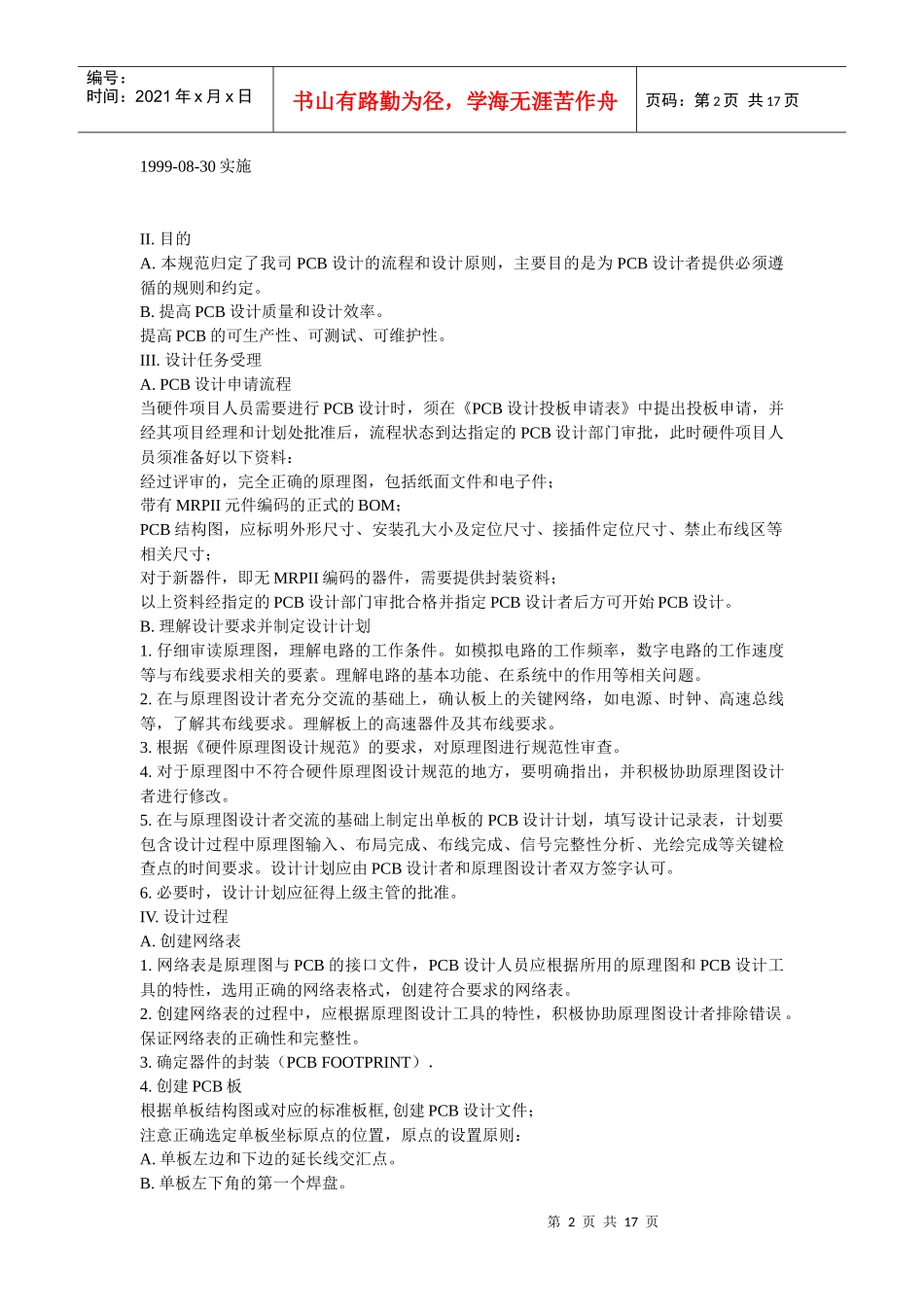

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页华为PCB布线规范Q/DKBA深圳市华为技术有限公司企业标准Q/DKBA-Y004-1999印制电路板（PCB）设计规范VER1.01999-07-30发布1999-08-30实施深圳市华为技术有限公司发布前言本标准根据国家标准印制电路板设计和使用等标准编制而成。本标准于1998年07月30日首次发布。本标准起草单位：CAD研究部、硬件工程室本标准主要起草人：吴多明韩朝伦胡庆虎龚良忠张珂梅泽良本标准批准人：周代琪印制电路板（PCB）设计规范1.适用范围本《规范》适用于华为公司CAD设计的所有印制电路板（简称PCB）。2.引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。GB4588.3—88印制电路板设计和使用Q/DKBA-Y001-1999印制电路板CAD工艺设计规范1.术语1..1PCB（PrintcircuitBoard)：印刷电路板。1..2原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。1..3网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。1..4布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。深圳市华为技术有限公司1999-07-30批准1999-08-30实施1..5仿真：在器件的IBISMODEL或SPICEMODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。深圳市华为技术有限公司1999-07-30批准第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页1999-08-30实施II.目的A.本规范归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。B.提高PCB设计质量和设计效率。提高PCB的可生产性、可测试、可维护性。III.设计任务受理A.PCB设计申请流程当硬件项目人员需要进行PCB设计时，须在《PCB设计投板申请表》中提出投板申请，并经其项目经理和计划处批准后，流程状态到达指定的PCB设计部门审批，此时硬件项目人员须准备好以下资料：经过评审的，完全正确的原理图，包括纸面文件和电子件；带有MRPII元件编码的正式的BOM；PCB结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区等相关尺寸；对于新器件，即无MRPII编码的器件，需要提供封装资料；以上资料经指定的PCB设计部门审批合格并指定PCB设计者后方可开始PCB设计。B.理解设计要求并制定设计计划1.仔细审读原理图，理解电路的工作条件。如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。理解电路的基本功能、在系统中的作用等相关问题。2.在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解其布线要求。理解板上的高速器件及其布线要求。3.根据《硬件原理图设计规范》的要求，对原理图进行规范性审查。4.对于原理图中不符合硬件原理图设计规范的地方，要明确指出，并积极协助原理图设计者进行修改。5.在与原理图设计者交流的基础上制定出单板的PCB设计计划，填写设计记录表，计划要包含设计过程中原理图输入、布局完成、布线完成、信号完整性分析、光绘完成等关键检查点的时间要求。设计计划应由PCB设计者和原理图设计者双方签字认可。6.必要时，设计计划应征得上级主管的批准。IV.设计过程A.创建网络表1.网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。2.创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。3.确定器件的封装（PCBFOOTPRINT）．4.创建PCB板根据单板结构图或对应的标准板框,创建PCB设计文件；注意正确选定单板坐标原点的位置，原点的设置原则：A.单板左边和下边的延长线交汇点。B.单板左下角的第一个焊盘。第3页共17页...
