施耐德微型断路器选型手册课件VIP免费

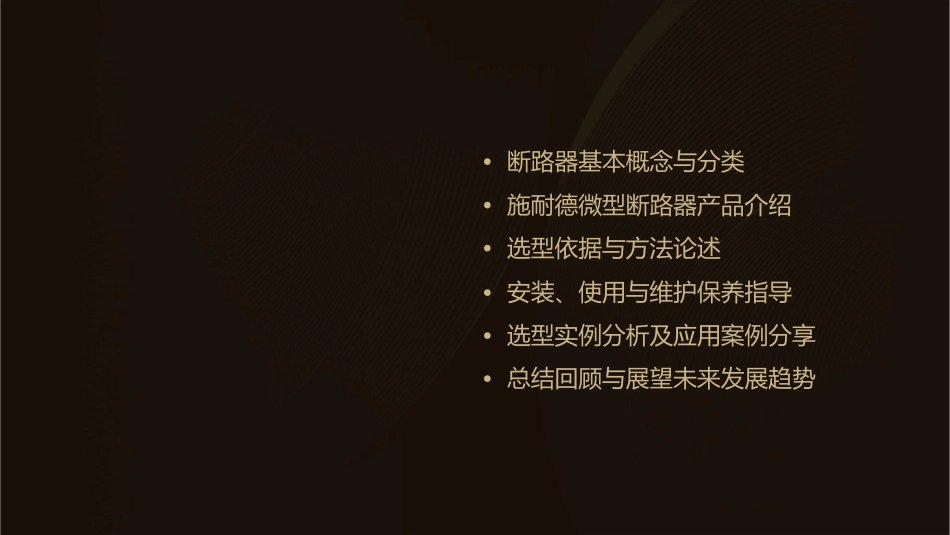

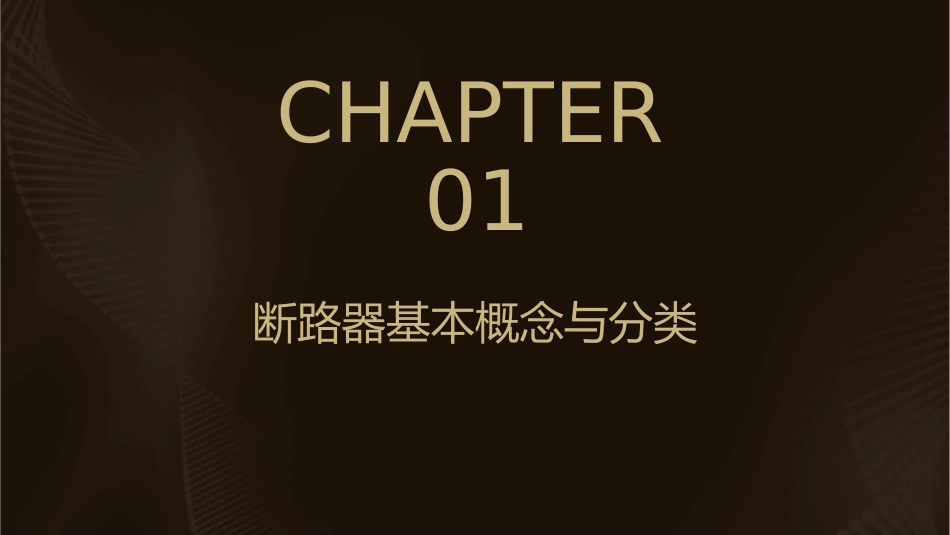

施耐德微型断路器选型手册课件•断路器基本概念与分类•施耐德微型断路器产品介绍•选型依据与方法论述•安装、使用与维护保养指导•选型实例分析及应用案例分享•总结回顾与展望未来发展趋势CHAPTER01断路器基本概念与分类断路器定义及作用断路器定义断路器是一种用于在电路中保护电器设备的开关设备，当电路发生过载、短路等故障时，断路器会自动切断电流，以保护电路和设备免受损坏。断路器作用断路器的主要作用是保护电路和设备免受电流过载、短路等故障造成的损坏，同时也可以用于控制电路的通断，方便维护和检修。断路器分类与特点低压断路器中高压断路器真空断路器智能断路器适用于交流500V及以下、直流1200V及以下的电路中，具有结构紧凑、体积小、重量轻、价格低等特点。适用于3~35kV的交流电路和直流电路中，具有较高的分断能力和较强的耐受过载、短路等故障的能力。采用真空灭弧室作为灭弧介质，具有体积小、重量轻、寿命长、维护方便等特点，适用于频繁操作和恶劣环境条件下的使用。采用微处理器和传感器等技术，具有过载、短路、漏电等保护功能，并可实现远程控制、监测和故障诊断等功能。微型断路器优势及应用场景优势微型断路器具有体积小、重量轻、价格低、安装方便等特点，适用于家庭、办公室等小型场所的电路保护和控制。应用场景微型断路器广泛应用于家庭用电、商业用电和工业用电等领域，如照明电路、插座电路、空调电路、电动机电路等。在选择微型断路器时，需要根据电路的额定电压、电流和负载类型等参数进行选型。CHAPTER02施耐德微型断路器产品介绍施耐德品牌背景及实力世界500强企业施耐德电气是全球知名的电气企业，世界500强之一，具有深厚的技术积累和行业经验。全球化运营施耐德电气在全球范围内拥有广泛的销售网络和服务体系，为客户提供便捷的产品和解决方案。创新能力施耐德电气一直致力于技术创新和产品研发，不断推出符合市场需求的新产品和新服务。微型断路器系列概览Easergy系列适用于配电系统和电动机保护的微型断路器，具有高性能、高可靠性和易于安装等特点。Masterpact系列适用于工业和商业应用的微型断路器，具有多种保护功能、高短路分断能力和长寿命等优点。Powerpact系列适用于高端市场和关键应用的微型断路器，具有极高的性能、安全性和灵活性，适用于各种复杂环境和严苛条件。关键技术参数解析短路分断能力指微型断路器在短路故障发生时能够可靠分断电路的能力，应根据系统短路容量选择合适的短路分断能力值。额定电流指微型断路器能够正常工作的最大电流值，应根据负载电流选择合适的额定电流值。机械寿命和电寿命指微型断路器在正常工作和短路分断条件下的使用寿命，应选择具有高机械寿命和电寿命的产品。CHAPTER03选型依据与方法论述选型原则及注意事项安全可靠便于维护选择符合国家标准和行业规范的微型断路器，确保其安全可靠，具有过载、短路保护功能。选择结构简单、操作方便、易于维护的微型断路器，减少后期维护成本。经济合理适应性强在满足安全性能的前提下，选择性价比高的微型断路器，降低工程成本。根据具体工程需求和负载类型，选择适合的微型断路器，确保其具有良好的适应性。负载类型对选型影响分析阻性负载感性负载容性负载对于阻性负载，如电炉、白炽灯等，应选择具有较高分断能力的微型断路器，以承受较大的电流冲击。对于感性负载，如电动机、变压器等，应选择具有较低分断能力和较高过载保护能力的微型断路器，以避免设备损坏和火灾风险。对于容性负载，如电容器、电子设备等，应选择具有较低分断能力和较高短路保护能力的微型断路器，以确保设备安全稳定运行。环境因素考虑与防护措施温度湿度考虑环境温度对微型断路器性能的影响，选择具有适当温度范围的微型断路器。在高温环境中，应选择具有较高耐温性能的微型断路器，并采取散热措施。考虑环境湿度对微型断路器绝缘性能的影响，选择具有良好防潮性能的微型断路器。在潮湿环境中，应采取防潮措施，如使用防潮包装袋等。海拔防护等级考虑海拔高度对微型断路器性能的影响，选择具有适当海拔适应性的微型断路器。在高海拔地区，应选择具有较高耐压性能的微型...
