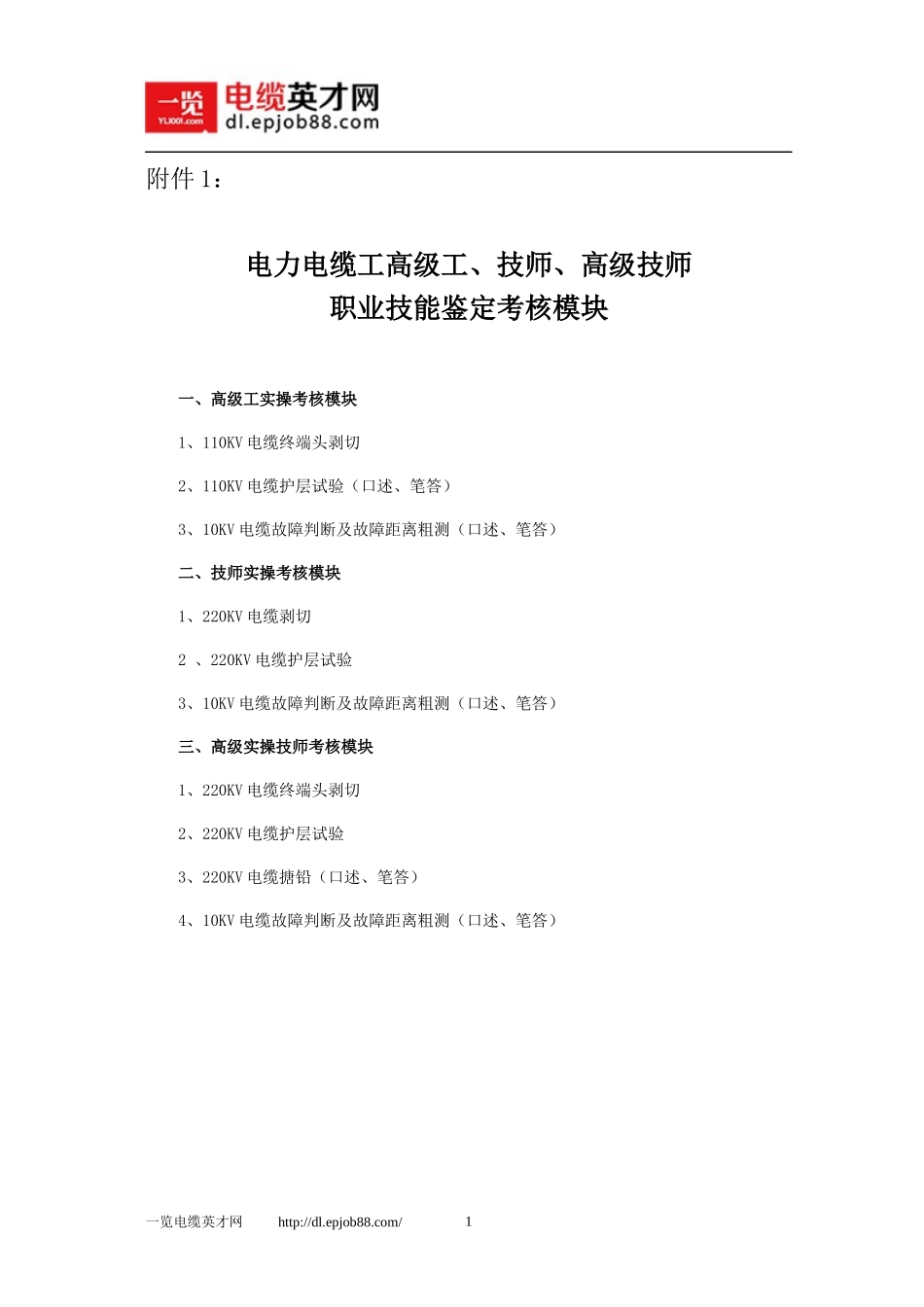

附件1:电力电缆工高级工、技师、高级技师职业技能鉴定考核模块一、高级工实操考核模块1、110KV电缆终端头剥切2、110KV电缆护层试验(口述、笔答)3、10KV电缆故障判断及故障距离粗测(口述、笔答)二、技师实操考核模块1、220KV电缆剥切2、220KV电缆护层试验3、10KV电缆故障判断及故障距离粗测(口述、笔答)三、高级实操技师考核模块1、220KV电缆终端头剥切2、220KV电缆护层试验3、220KV电缆搪铅(口述、笔答)4、10KV电缆故障判断及故障距离粗测(口述、笔答)一览电缆英才网http://dl.epjob88.com/1附件2电力电缆高级工职业技能鉴定考核标准一、任务名称110KV交联电缆终端头剥切二、考核主要内容1、电缆非金属护套的剥切;2、电缆金属护套的剥切;3、电缆绝缘屏蔽层的剥切,屏蔽层端部锥度的加工;4、电缆绝缘表面处理。三、说明与要求1、剥切用电缆型号:YJLW02–64/110KV--1×630mm2铜芯导体皱纹铝护套电缆;2、要求被鉴定者按提供的图纸和标注的尺寸进行电缆的非金属外护套、皱纹铝护套、半导体屏蔽的剥切以及电缆绝缘表面处理;3、操作工器具自备或使用由鉴定单位提供的工器具,操作前应认真进行检查;4、该项目由被鉴定者1人独立完成;5、考核时间120分钟,准备工作不记入考核时间;在规定的时间内完成,到时停止工作。四、项目目的1、检验被鉴定人对工艺说明的理解和识图能力;2、电缆剥切基本工艺和绝缘表面处理的掌握。五、工作规范及要求1、操作人员必须戴安全帽、穿工作服;2、按照提供的图纸进行操作,尺寸、工艺必须符合要求;3、工器具等尤其是电工刀伤及人员者扣分;4、发生着火者扣分;5、因操作不当造成材料超过配额使用者,视情节扣分;6、工器具齐全,整个工作过程中要求工器具摆放合理、清洁卫生,保持现场整洁,否则视情节扣分。一览电缆英才网http://dl.epjob88.com/2四川省电力公司职业技能鉴定技能考核评分细则编号姓名岗位单位成绩考评员考评组长日期年月日技能操作模块名称110KV交联电缆终端头剥切适用岗位电力电缆高级工考核时限120min起止时间时分~时分需要说明的问题和要求1.本工作由一人独立完成,劳动防护用品应穿戴规范,注意安全文明操作;2.按照提供的图纸进行操作,尺寸、工序工艺必须符合要求;工序错误扣除应做项目分值(无严格先后顺序工序除外);3.在规定的时间内完成,到时停止工作;提前不加分;4.严格执行评分标准,每项扣分不得超过扣分标准分值,多扣无效。工具、材料、设备1.电缆2.钢锯、电工刀、钳子、剪切工具和其它常用工具3.电缆剥、切、削的专用工具4.烙铁、喷灯或燃气喷枪等序号项目名称质量及工艺要求满分扣分标准扣分原因扣分得分1准备工作1.1工作人员着装要求戴安全帽、勒紧帽带;2不符合要求扣2分穿工作服扣齐衣、袖扣;穿绝缘鞋,系紧鞋带;配带制作工具;1.2工器具、材料准备齐全1.根据图纸检查材料是否齐全、是否完好;2.检查工器具是否齐备2工具、元器件、材料缺或错扣2分;放置不整扣1分;没有检查扣2分1.3固定电缆,校直,外护套擦拭1.电缆固定在电缆终端支架上,并将电缆制作部分校直2.外护套擦拭干净21.未校直整理扣1分2.未擦拭扣1分1.4切除电缆1.在距电缆端部约1000mm处做基准点标记;2.从基准点向上量取800mm,切除多余电缆。21.切口斜度1~2mm扣1分2.切口斜度超过2mm扣2分一览电缆英才网http://dl.epjob88.com/3序号项目名称质量及工艺要求满分扣分标准扣分原因扣分得分1.5报告报告准备工作完成1没报告扣1分2工作过程2.1剥除外护套从基准点向上剥去300mm长PVC外护套,并清洁铝护套。41.损伤金属护套,扣2分;2.尺寸不正确扣2分。2.加热时间长扣1分;3.手法不熟练扣1分;4.搪锡不均匀扣2分;2.2去石墨层(半导电层)从基准点向下量150mm段刮去表面的石墨涂层2有石墨涂层残留,每处扣1分2.3剥除金属护套从基准点向上量150mm为铝护套末端,其余剥去,并将断口倒圆。101.尺寸误差超过3mm扣5分2.损伤阻水层扣5分,损伤半导电屏蔽层扣10分3.切口不平整,有毛刺扣3分2.4剥除绝缘屏蔽包带从铝护套断口向上量取20mm扎一圈PVC胶带,将以上半导电缓冲层全部剥除21.损伤外半导电层扣1分;2....
