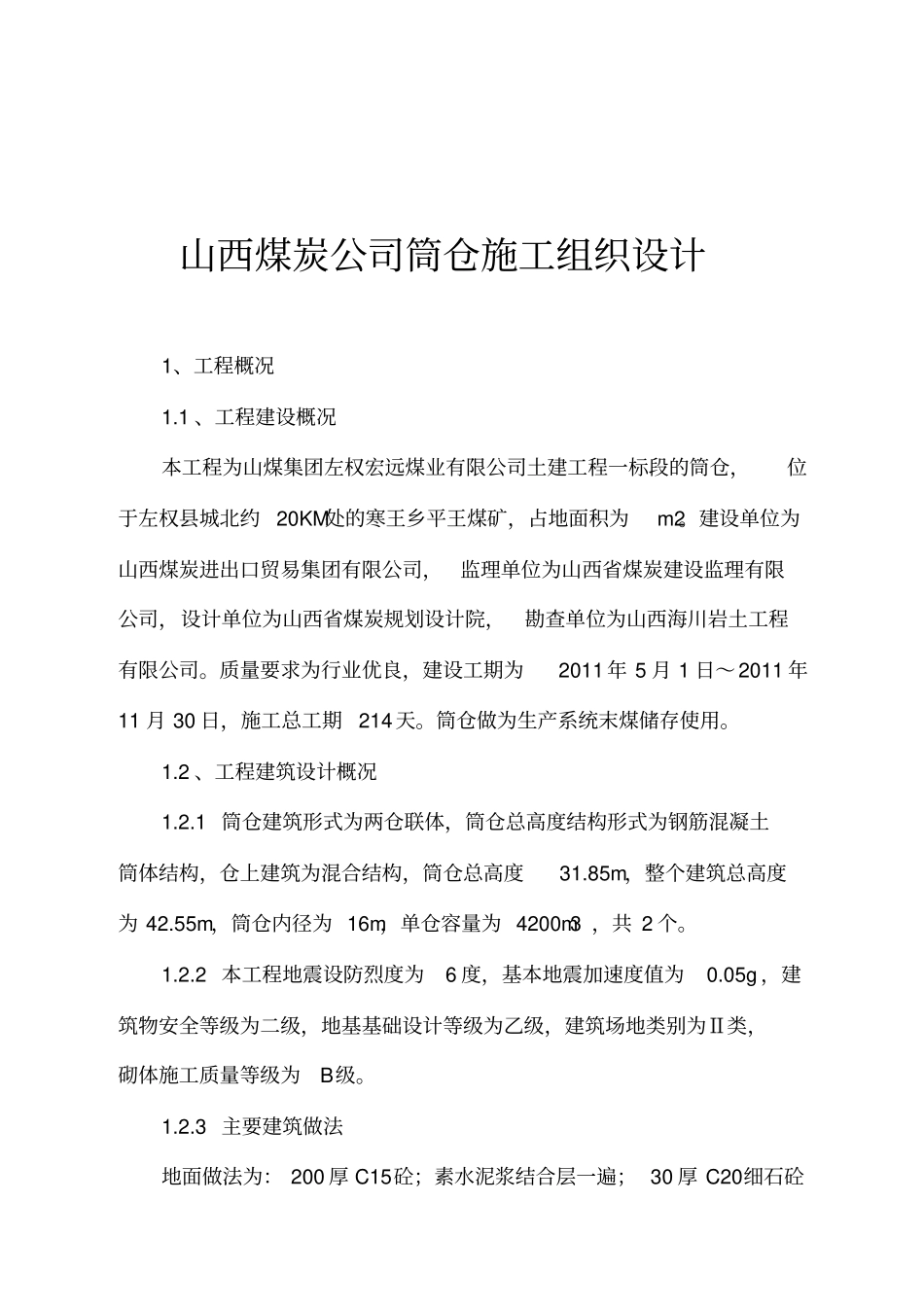

山西煤炭公司筒仓工程施工组织设计方案_第1页
1/88
山西煤炭公司筒仓工程施工组织设计方案_第2页
2/88

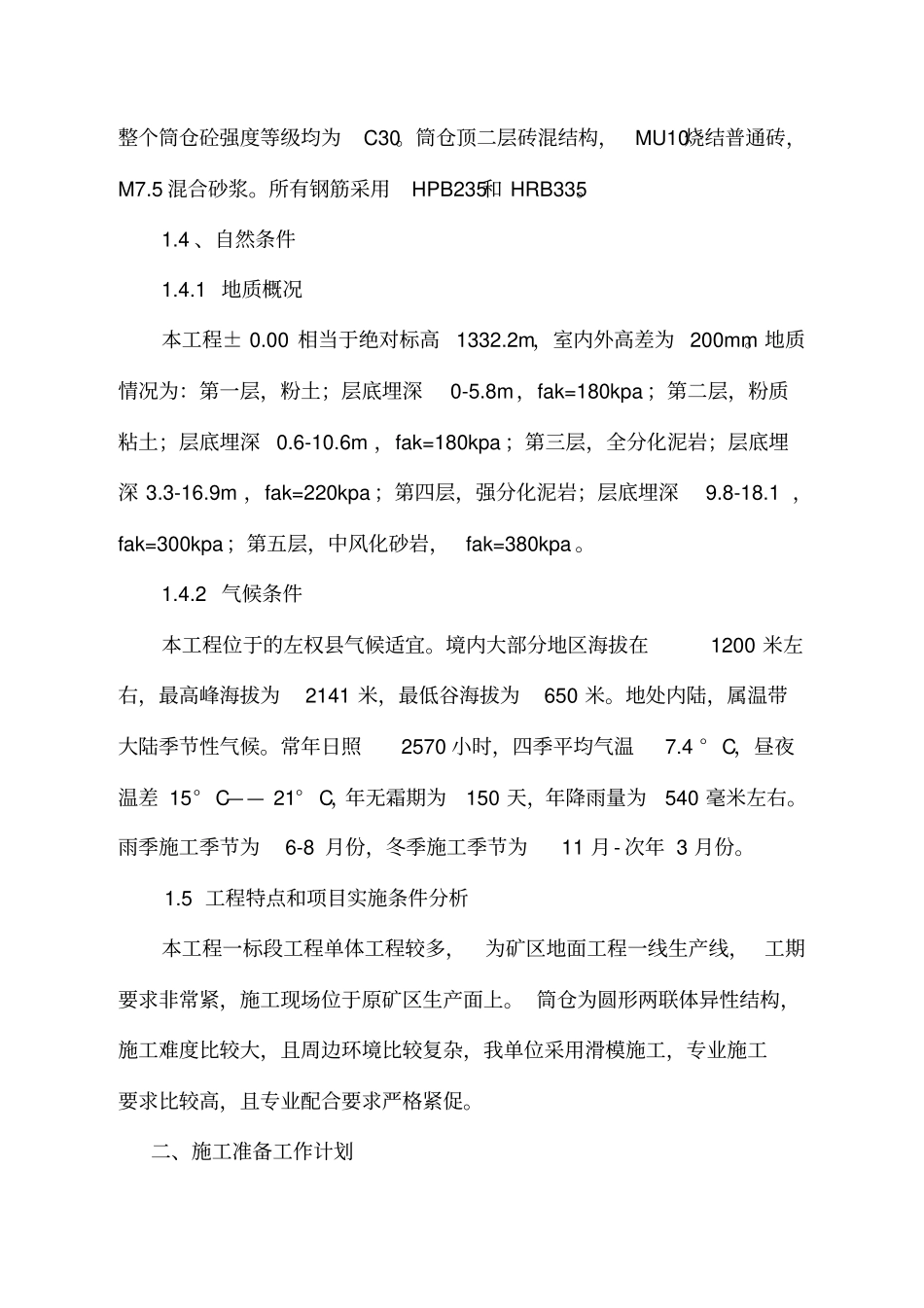

山西煤炭公司筒仓工程施工组织设计方案_第3页
3/88
山西煤炭公司筒仓施工组织设计1、工程概况1.1、工程建设概况本工程为山煤集团左权宏远煤业有限公司土建工程一标段的筒仓,位于左权县城北约20KM处的寒王乡平王煤矿,占地面积为m2。建设单位为山西煤炭进出口贸易集团有限公司,监理单位为山西省煤炭建设监理有限公司,设计单位为山西省煤炭规划设计院,勘查单位为山西海川岩土工程有限公司。质量要求为行业优良,建设工期为2011年5月1日~2011年11月30日,施工总工期214天。筒仓做为生产系统末煤储存使用。1.2、工程建筑设计概况1.2.1筒仓建筑形式为两仓联体,筒仓总高度结构形式为钢筋混凝土筒体结构,仓上建筑为混合结构,筒仓总高度31.85m,整个建筑总高度为42.55m,筒仓内径为16m,单仓容量为4200m3,共2个。1.2.2本工程地震设防烈度为6度,基本地震加速度值为0.05g,建筑物安全等级为二级,地基基础设计等级为乙级,建筑场地类别为Ⅱ类,砌体施工质量等级为B级。1.2.3主要建筑做法地面做法为:200厚C15砼;素水泥浆结合层一遍;30厚C20细石砼随打随抹光。楼面做法为:素水泥浆一遍,20厚1:2水泥砂浆抹面压光。筒仓部分内外墙做法为刷素水泥浆一道,1:1水泥砂浆压光。仓上砖混结构内外墙做法为5厚1:2水泥砂浆;15厚1:3水泥砂浆。筒仓部分顶棚做法为刷素水泥浆一道,1:1水泥砂浆找光。仓上砖混结构顶棚做法为7厚1:3水泥砂浆;5厚1:2水泥砂浆;表面喷刷涂料。仓上砖混结构踢脚做法为15厚1:3水泥砂浆;10厚1:2水泥砂浆抹面压光;高度为150mm。室外散水做法150厚3:7灰土;60厚C15砼,面上加5厚1:1水泥砂浆随打随抹光。室外坡道做法为300厚3:7灰土;200厚C15砼;素水泥浆结合层一遍;20厚1:2水泥砂浆,木模搓平。屋面为不上人屋面,做法为1:3水泥砂浆找平层,砂浆中掺聚丙烯或棉纶-6纤维0.75-0.9KG/m3;1:8水泥膨胀珍珠岩找坡层,坡度为2%;保温层采用45mm厚挤塑聚苯乙烯泡沫塑料板,导热系数0.030w/(m.k),抗压强度0.15mpa,表观密度32kg/m3;1:3水泥砂浆防水找平层(砂浆中掺聚丙烯或棉纶-6纤维0.75-0.9KG/m3);防水层基础处理剂一遍;3厚高聚物改性沥青防水卷材两道;防水保护层。檐口细部做法采用05J5-1第1页③。1.3、工程结构设计概况筒仓地基采用素砼灌注桩(CFG桩)进行地基处理,砼强度等级为C20,桩顶设300MM厚褥垫层,桩径为400mm,呈等边三角形布置,边长1200mm,桩长12.5m,有效桩长12m,共636根桩。基础为钢筋砼满堂基础,厚度为1500MM,砼强度等级C30,下设150MM厚C20砼垫层。筒壁厚度300MM,整个筒仓砼强度等级均为C30。筒仓顶二层砖混结构,MU10烧结普通砖,M7.5混合砂浆。所有钢筋采用HPB235和HRB335。1.4、自然条件1.4.1地质概况本工程±0.00相当于绝对标高1332.2m,室内外高差为200mm。地质情况为:第一层,粉土;层底埋深0-5.8m,fak=180kpa;第二层,粉质粘土;层底埋深0.6-10.6m,fak=180kpa;第三层,全分化泥岩;层底埋深3.3-16.9m,fak=220kpa;第四层,强分化泥岩;层底埋深9.8-18.1,fak=300kpa;第五层,中风化砂岩,fak=380kpa。1.4.2气候条件本工程位于的左权县气候适宜。境内大部分地区海拔在1200米左右,最高峰海拔为2141米,最低谷海拔为650米。地处内陆,属温带大陆季节性气候。常年日照2570小时,四季平均气温7.4°C,昼夜温差15°C——21°C,年无霜期为150天,年降雨量为540毫米左右。雨季施工季节为6-8月份,冬季施工季节为11月-次年3月份。1.5工程特点和项目实施条件分析本工程一标段工程单体工程较多,为矿区地面工程一线生产线,工期要求非常紧,施工现场位于原矿区生产面上。筒仓为圆形两联体异性结构,施工难度比较大,且周边环境比较复杂,我单位采用滑模施工,专业施工要求比较高,且专业配合要求严格紧促。二、施工准备工作计划1、技术准备1.1开工前项目部组织有关人员熟悉施工图纸,明确设计要求,熟悉现场情况,搞好图纸会审,及时与业主、监理、设计单位共同解决图纸中存在的问题。1.2根据工程特点,会同公司有关部门进行方案设计、评审编制施工组织设计和专项施工方案,逐级做好技术交底。1.3编制施工预算及施工图预算,进行工料分析。1.4针对关键部位,组织相关管理人员,操...
