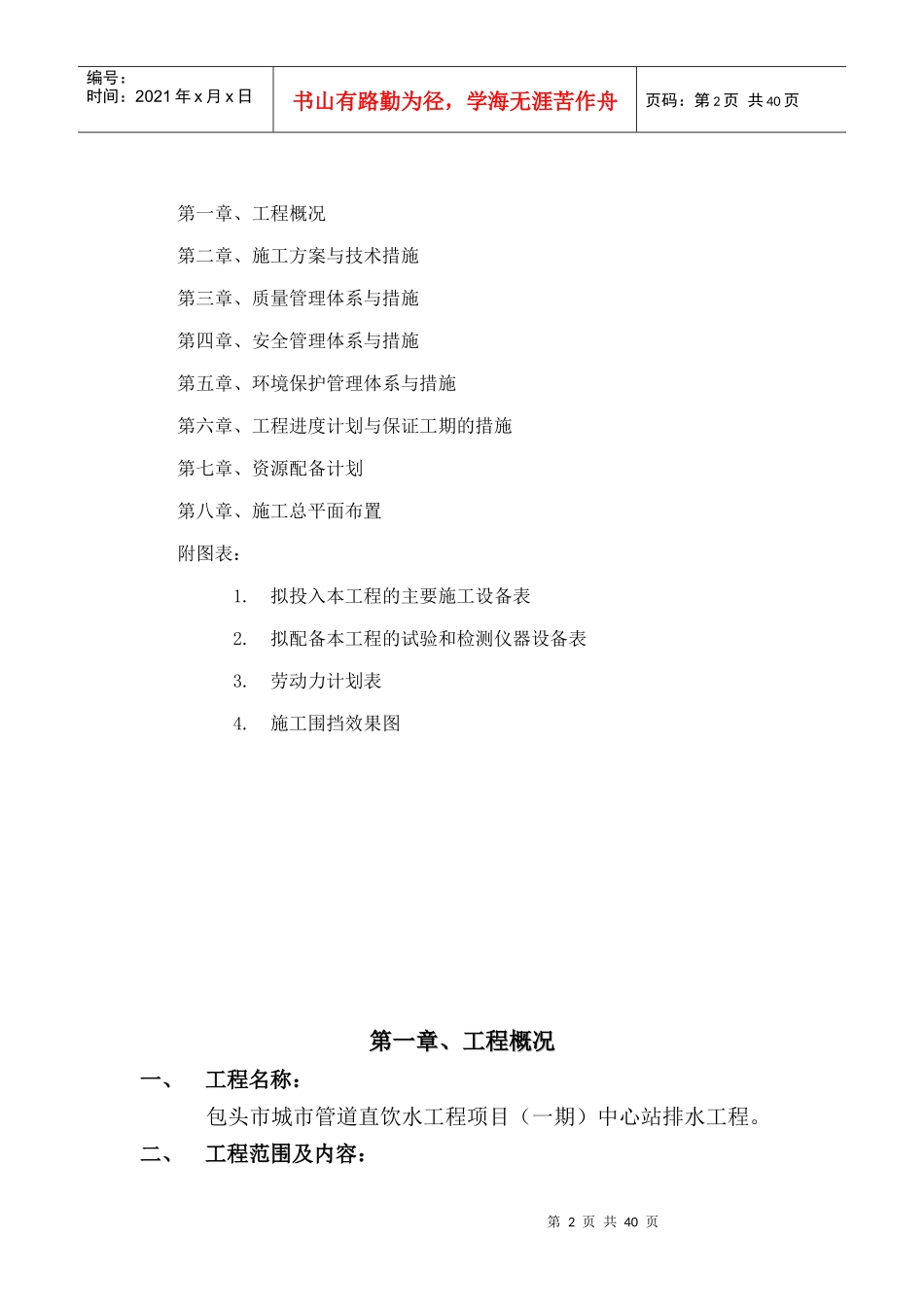

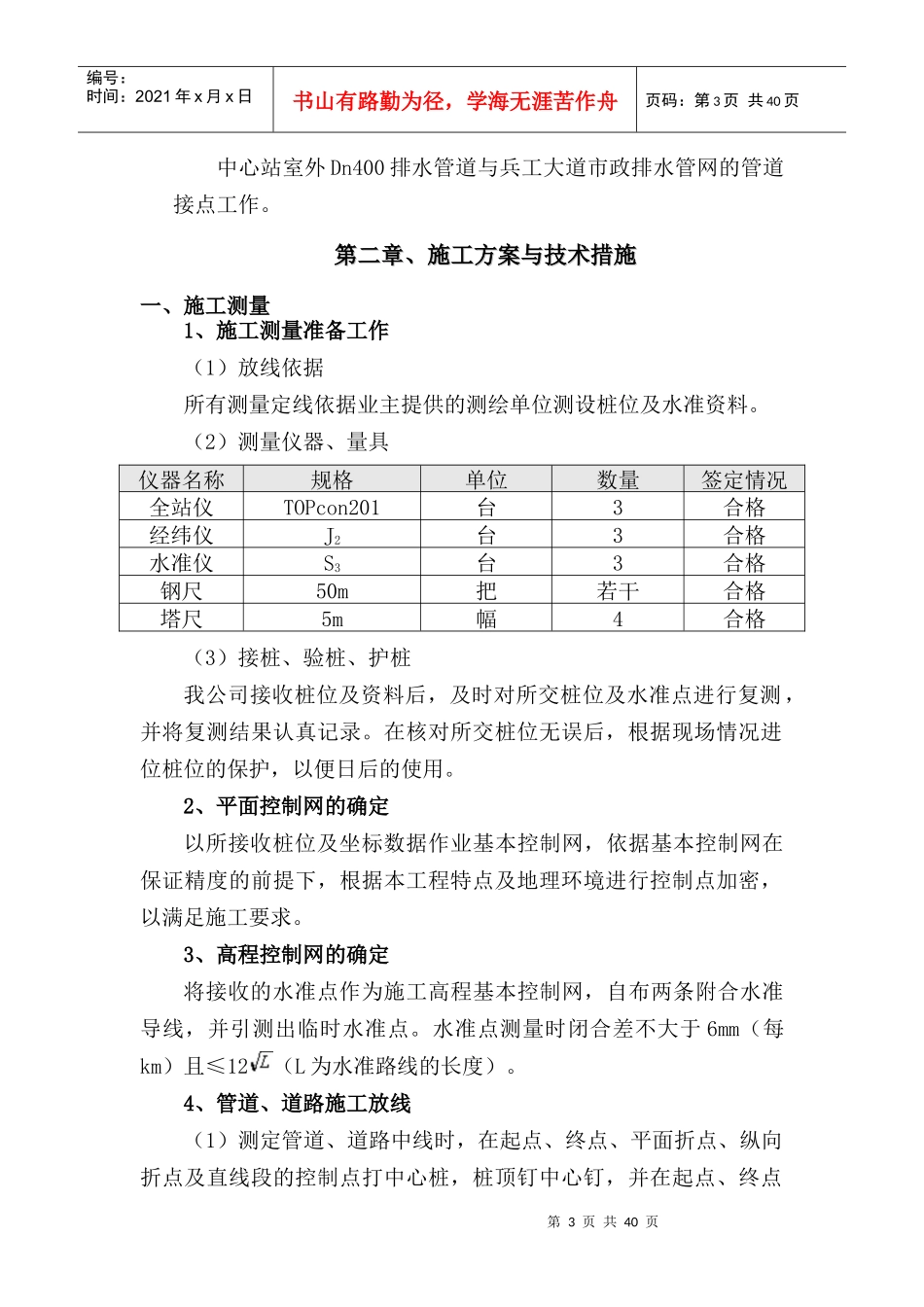

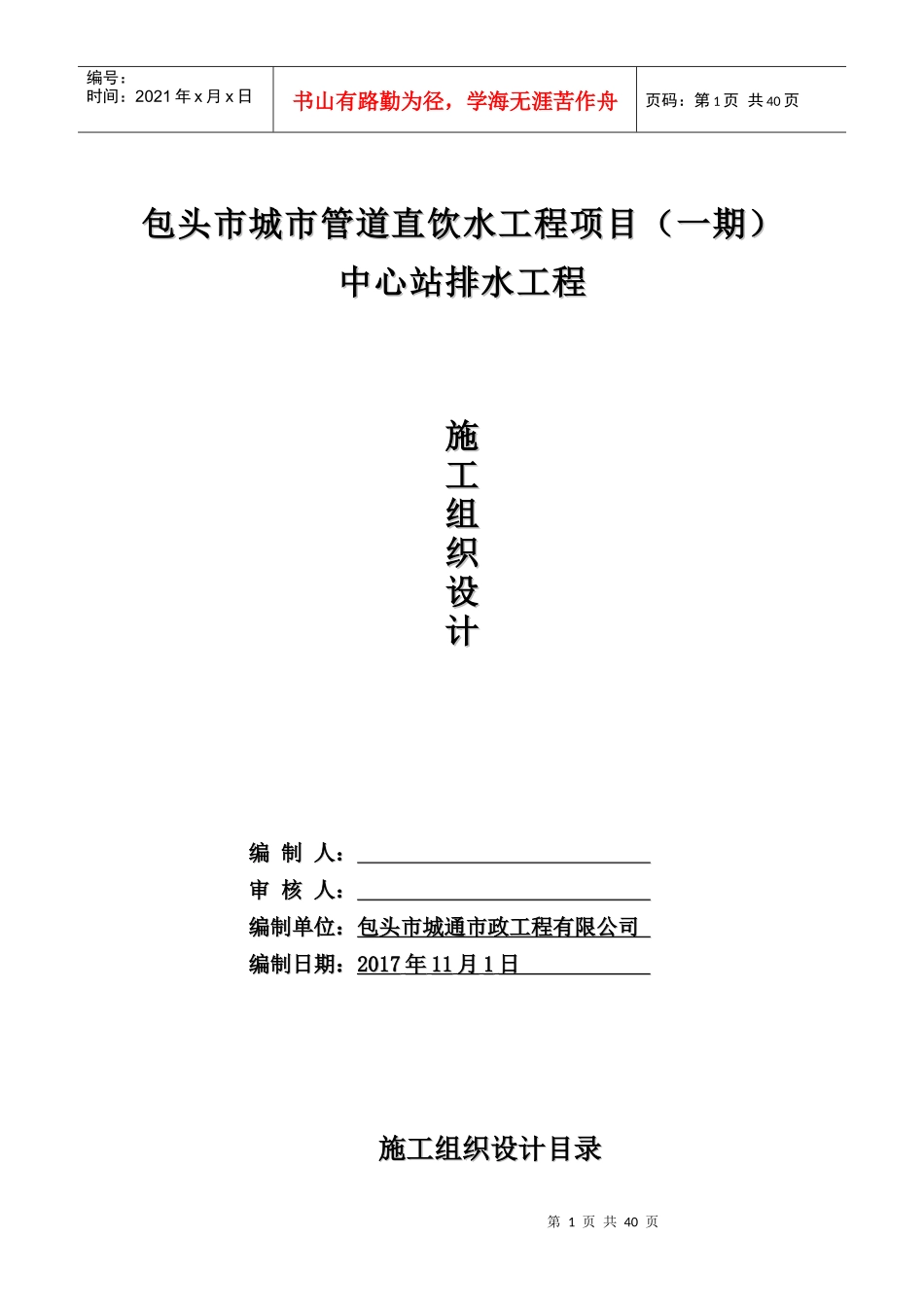

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页包头市城市管道直饮水工程项目（一期）包头市城市管道直饮水工程项目（一期）中心站排水工程中心站排水工程施施工工组组织织设设计计编制人：编制人：审核人：审核人：编制单位：编制单位：包头市城通市政工程有限公司包头市城通市政工程有限公司编制日期：编制日期：20172017年年1111月月11日日施工组织设计目录施工组织设计目录第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页第一章、工程概况第二章、施工方案与技术措施第三章、质量管理体系与措施第四章、安全管理体系与措施第五章、环境保护管理体系与措施第六章、工程进度计划与保证工期的措施第七章、资源配备计划第八章、施工总平面布置附图表：1.拟投入本工程的主要施工设备表2.拟配备本工程的试验和检测仪器设备表3.劳动力计划表4.施工围挡效果图第一章、工程概况第一章、工程概况一、工程名称：包头市城市管道直饮水工程项目（一期）中心站排水工程。二、工程范围及内容：第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页中心站室外Dn400排水管道与兵工大道市政排水管网的管道接点工作。第二章、施工方案与技术措施第二章、施工方案与技术措施一、施工测量1、施工测量准备工作（1）放线依据所有测量定线依据业主提供的测绘单位测设桩位及水准资料。（2）测量仪器、量具仪器名称规格单位数量签定情况全站仪TOPcon201台3合格经纬仪J2台3合格水准仪S3台3合格钢尺50m把若干合格塔尺5m幅4合格（3）接桩、验桩、护桩我公司接收桩位及资料后，及时对所交桩位及水准点进行复测，并将复测结果认真记录。在核对所交桩位无误后，根据现场情况进位桩位的保护，以便日后的使用。2、平面控制网的确定以所接收桩位及坐标数据作业基本控制网，依据基本控制网在保证精度的前提下，根据本工程特点及地理环境进行控制点加密，以满足施工要求。3、高程控制网的确定将接收的水准点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。水准点测量时闭合差不大于6mm（每km）且≤12（L为水准路线的长度）。4、管道、道路施工放线（1）测定管道、道路中线时，在起点、终点、平面折点、纵向折点及直线段的控制点打中心桩，桩顶钉中心钉，并在起点、终点第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页及平面折点外测设方向桩。（2）确定中心桩桩号时，采用全站仪精确测量，当采用经伟仪时，钢尺必须拉紧拉平，并进行尺长、温度、倾斜改正。5、竣工测量工程完工后进行竣工测量，按要求测量工程的平面图，在图中标出有关结构物的位置、高程，相对关系和临近建构筑物的距离。6、施工测量检查（1）对每一步施工测量成果都要进行测量复核，无误后方可申报上级检查，需监理现场确认后方能进行下步施工。（2）凡属观测成果，均应附有书面计算记录和草图。（3）做好测量日志，保证资料的完整。7、测量资料整理：测量资料与施工同步，及时整理留底存档，指导施工。二、管道施工（一）承插式钢筋混凝土管道施工1、沟槽开挖在沟槽开挖前，首先了解现场出水问题，结合现场情况和便道位置，考虑沟槽回填和对下道工序的影响，首先解决开挖土方的堆放问题。沟槽开挖土方堆放在沟槽一侧，用推土机或挖掘机翻到沟槽外规定的安全距离。①采用人工配合机械开挖法。沟槽开挖以自下流向上游方向开第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页挖。污水管道沟槽开挖深度较深，沟槽边坡采用一定的放坡，按机械开挖放坡标准放坡，以保证施工安全。②开挖沟槽时先指定专人与司机配合用机械开挖到离设计槽底20cm左右，再用人工进行清底。以保证不扰动槽底土壤及准确的挖到槽底高程和宽度，防止超挖。③沟槽开挖时如遇不良土质塌方，则采取临时木挡土板或钢支护，确保施工和工作人员安全。（2）垫层及平基（基层）施工①管道基础铺筑前检查土质情况，如有异常，报...
