干式变压器的基本知识课件VIP免费

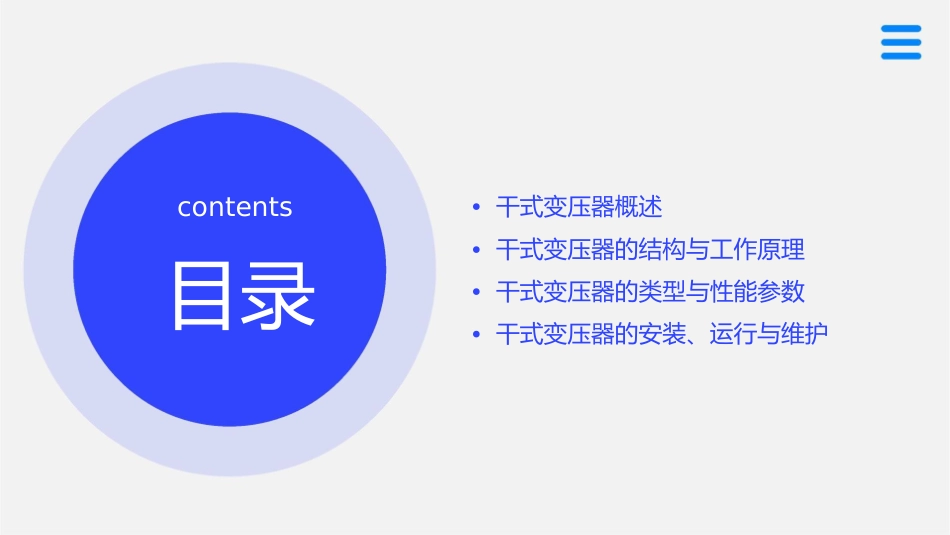

干式器的基知件contents•干式变压器概述•干式变压器的结构与工作原理•干式变压器的类型与性能参数•干式变压器的安装、运行与维护目录干式变压器的定义定义绝缘方式类型干式变压器是一种电气设备，通过电磁感应原理实现电压的升降变换。它与油浸式变压器的主要区别在于绝缘和冷却方式。干式变压器采用空气或绝缘材料作为冷却介质和绝缘介质，而非油浸式变压器中的绝缘油。根据绝缘材料的不同，干式变压器可分为树脂绝缘干式变压器和H级绝缘干式变压器等。干式变压器的特点01020304安全可靠节能环保维护简便适用范围广由于不使用绝缘油，干式变压器消除了油泄漏、火灾和爆炸等安全隐患。干式变压器无油，减少了对环境的污染，同时其低损耗设计有助于节能。干式变压器结构简单，维护方便，降低了运营成本。干式变压器适用于多种环境，如严寒、高温、潮湿等恶劣环境。干式变压器的应用范围电力系统民用建筑干式变压器在电力系统中用于电压变换、电能传输和分配。商业建筑、住宅小区、学校等民用建筑也需要使用干式变压器以满足电力需求。工业领域特殊环境工厂、矿山、石油化工等工业领域需要干式变压器提供稳定可靠的电力供应。如高原、严寒、潮湿等特殊环境下，干式变压器因其优良的性能得到广泛应用。干式变压器的主要结构铁心绕组干式变压器的铁心通常由硅钢片叠成，采用优质硅钢材料，具有低损耗、高效率的特点。铁心是变压器的磁路部分，通过电磁感应实现电压的变换。绕组是干式变压器的电路部分，一般由铜线或铝线绕制而成。根据电压等级和容量大小，绕组可分为高压绕组、低压绕组等。绕组的结构和匝数决定了变压器的变比和阻抗。绝缘系统箱体干式变压器的绝缘系统采用高性能绝缘材料，如绝缘纸、绝缘漆等，确保绕组与铁心、绕组与绕组之间的绝缘性能。绝缘系统的质量直接影响变压器的安全运行和寿命。干式变压器的箱体起到保护内部结构、散热和支撑的作用。一般采用铝合金或钢材制成，具有良好的机械强度和散热性能。干式变压器的工作原理•电磁感应原理：干式变压器的工作原理基于电磁感应原理。当交流电压施加在绕组上时，绕组中产生交变电流，进而在铁心中产生交变磁通。这个交变磁通又会在绕组中产生感应电动势，实现电压的升高或降低。•变压比：干式变压器的变压比是指输入电压与输出电压之比。这个比值由绕组的匝数比决定，匝数比越大，变压比越高。通过改变绕组的匝数，可以实现不同电压等级的变换。•阻抗变换：干式变压器的绕组结构和匝数还会影响阻抗的大小。通过合理设计绕组结构，可以实现阻抗的匹配和变换，以满足不同负载的需求。•散热原理：干式变压器采用自然冷却或强制风冷的方式散热。箱体上的散热片和风扇等散热装置能够有效地将变压器内部产生的热量排出，确保变压器在正常运行温度范围内工作。干式变压器的类型浸渍式干式变压器绝缘材料经过浸渍处理，具有较好的防潮性能，适用于比较潮湿的环境。环氧树脂浇注干式变压器采用环氧树脂浇注绝缘，具有较高的机械强度和电气性能，适用于恶劣环境。绕包式干式变压器采用绕包绝缘材料进行绝缘处理，具有较好的耐热性和耐候性能，适用于高温、干燥等环境。干式变压器的性能参数额定电压负载损耗干式变压器在额定负载状态下的有功功率损耗，包括绕组铜损、铁损等。干式变压器设计的电压等级，通常指额定电压的有效值。额定容量温升在额定电压下，干式变压器能连续输出的视在功率。干式变压器在额定负载下运行时的温度升高，通常以K表示。温升越低，变压器的散热性能越好。绝缘等级空载损耗干式变压器在空载状态下的有功功率损耗，通常以额定反映干式变压器绝缘性能的参数，通常以耐热等级表示。绝缘等级越高，变压器的耐热性能越好，能在更高的温度下安全运行。容量的百分比表示。干式变压器的安装要点基础施工安装环境变压器安装前，需要进行基础施工，确保基础平整、牢固，并能有效排水。选择通风良好、无腐蚀性气体、无易燃易爆物品的场所进行安装，确保变压器运行环境安全。安装间距接线方式变压器与其他设备之间应保持足够的间距，便于散热和维护。按照变压器接线图进行接线，确保接线正确、紧固。干式...
