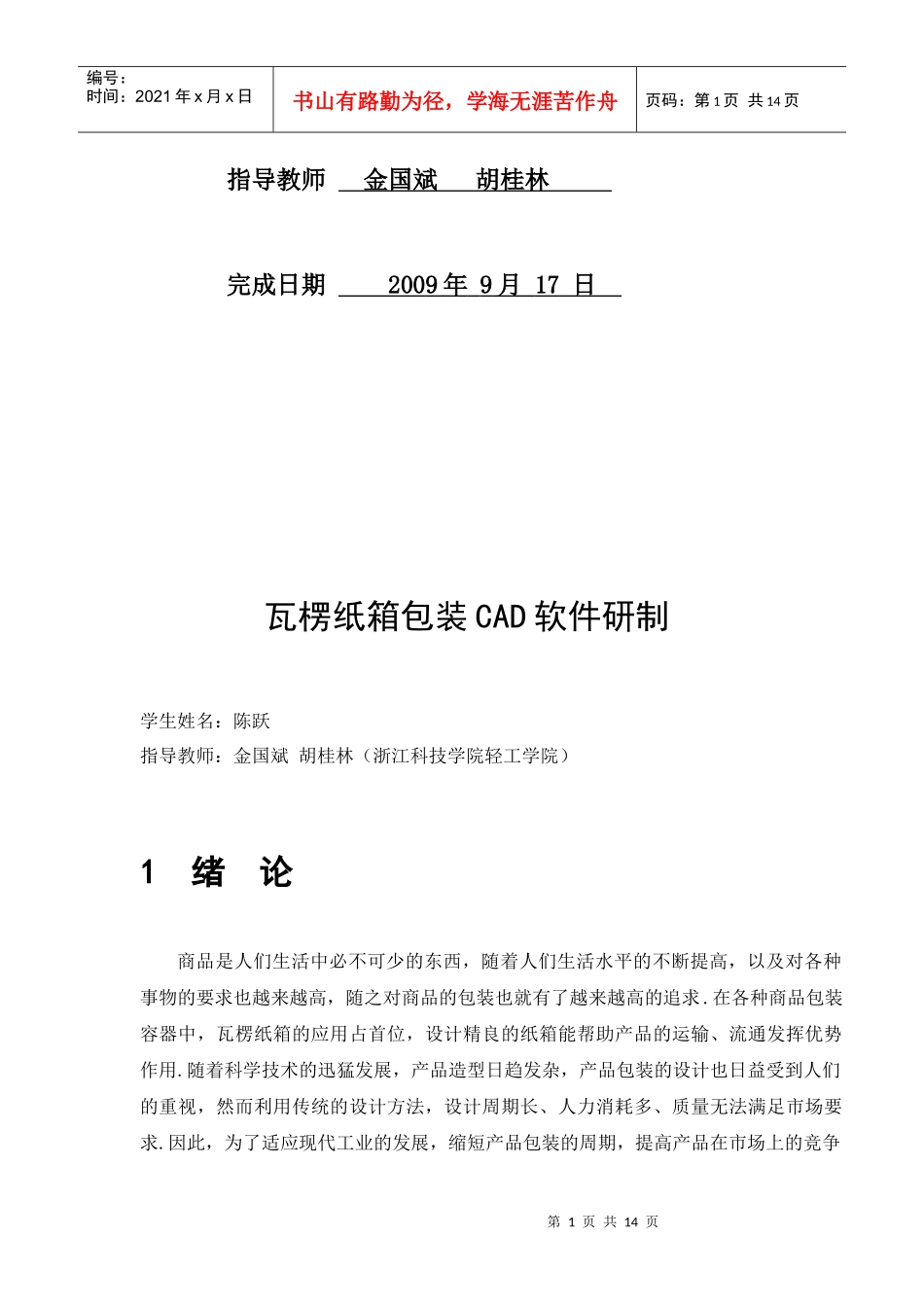

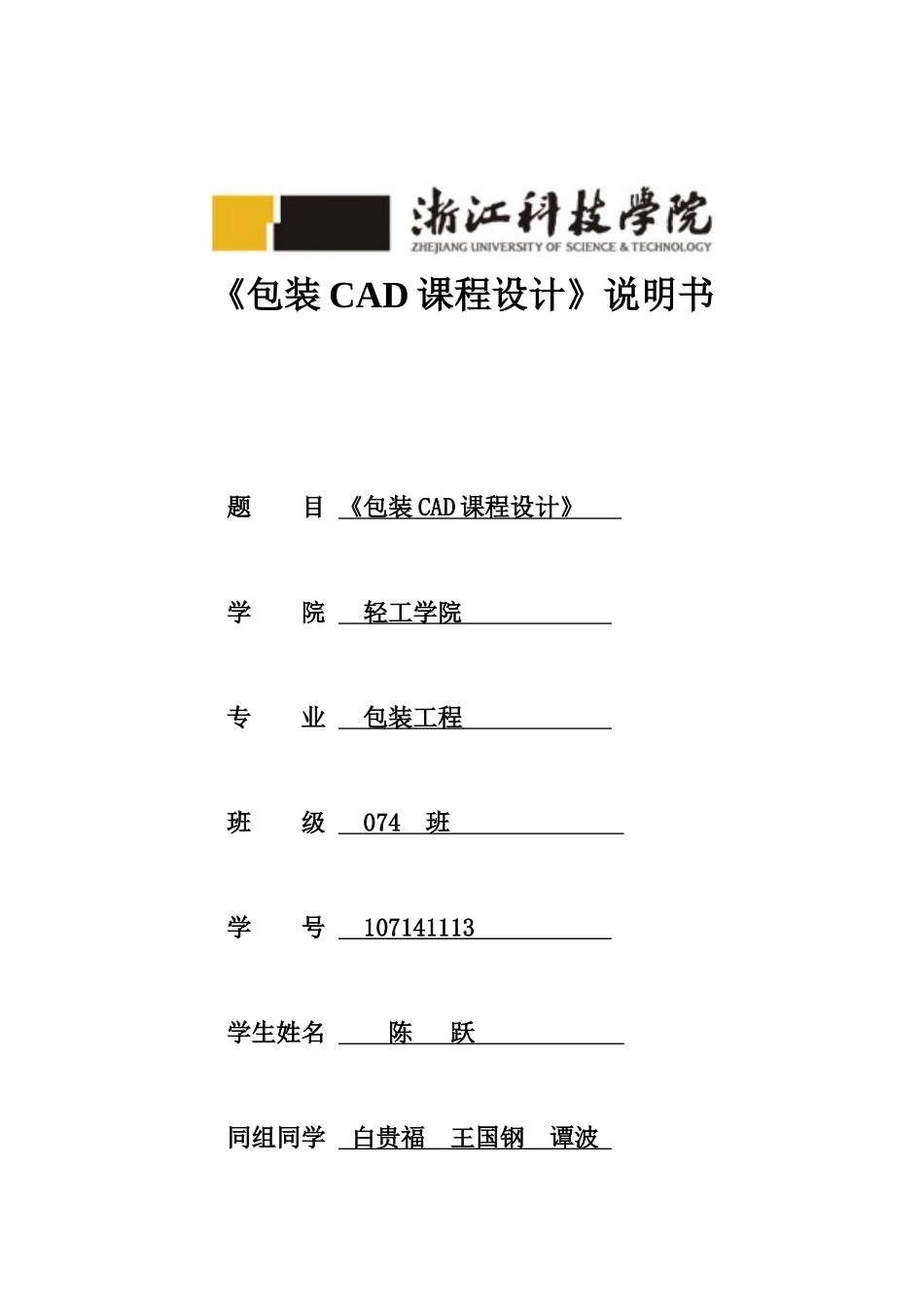

《包装CAD课程设计》说明书题目《包装CAD课程设计》学院轻工学院专业包装工程班级074班学号107141113学生姓名陈跃同组同学白贵福王国钢谭波第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页指导教师金国斌胡桂林完成日期2009年9月17日瓦楞纸箱包装CAD软件研制学生姓名：陈跃指导教师：金国斌胡桂林（浙江科技学院轻工学院）1绪论商品是人们生活中必不可少的东西，随着人们生活水平的不断提高，以及对各种事物的要求也越来越高，随之对商品的包装也就有了越来越高的追求.在各种商品包装容器中，瓦楞纸箱的应用占首位，设计精良的纸箱能帮助产品的运输、流通发挥优势作用.随着科学技术的迅猛发展，产品造型日趋发杂，产品包装的设计也日益受到人们的重视，然而利用传统的设计方法，设计周期长、人力消耗多、质量无法满足市场要求.因此，为了适应现代工业的发展，缩短产品包装的周期，提高产品在市场上的竞争第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页力、满足自动化包装等的要求，人们便将高速发展的计算机技术应用到了包装行业的纸箱设计中来，各类包装纸箱CAD软件应运而生.瓦楞纸箱作为使用最为广泛的包装容器之一，有着许许多多的优点.首先它价格较低；具有一定的刚度和强度，又有良好的弹性和韧性，对内装物有良好保护作用.其次，相对于其它包装容器质量较轻，运输费用相对较少；最后，瓦楞纸箱可回收再利用，作为废弃物，其处理方法也非常容易，不产生污染.因此，我们设计了瓦楞纸箱CAD系统，以便于瓦楞纸箱的自动化包装.由于水平所限，我们设计的系统还有一些缺陷.因为是初次使用VB，希望各位能指出更多缺陷或错误，或提出好的建议.1.1瓦楞纸包装在包装工业中的地位及现状在当今纸包装制品中，瓦楞纸包装应用最为广泛，它可以制成瓦楞纸箱、瓦楞纸盒、瓦楞纸板缓冲结构、瓦楞纸板托盘、瓦楞纸板展示台架等等.瓦楞纸具有一下特点：(l)重量轻，结构性能好(2)对商品保护性能好(3)运输费用低(4)易于变更箱型尺寸，包装适应性强(5)包装作业易实现自动化(6)原料成本低，废箱易于回收1.2瓦楞纸箱产品设计现状CAD(ComputerAidedDesign)即计算机辅助设计被广泛应用与制造业以及工程设计等各个领域.将CAD技术运用到纸箱包装行业会大大缩短瓦楞纸箱产品的设计周期，提高设计质量.我国计算机技术在包装行业中起步较晚，和发达国家差距较大，国内部分纸盒制造厂商人采用传统的手工设计和加工工艺，很难满足现代工业对纸盒包装的要求.随着生产水平的提高及对外贸易的发展，人们对纸盒的质量也提出了更高的要求.因此，在我国包装业，引入CAD/CAM技术，以实现纸盒包装设计/制造现代化尤为重要.第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.3CAD系统软件的发展趋势近些年来，国内许多企业在进行“甩图板”工程中尝到了甜头，希望CAD技术能在生产中发挥更大的作用，而进一步的需求又促进了CAD技术的发展.今后CAD技术的发展将更加迅速，它将向以下几个方向发展:（1）规范化和标准化（2）集成化.（3）智能化.（4）可视化.（5）更广泛地使用多媒体技术.（6）网络化.（7）Windows化1.4课题研究的内容和意义通过实践调查和理论分析本课题研究的瓦楞纸箱CAD软件系统具有实用和推广的应用价值，尤其是针对中小型生产型企业.本课题的研究，主要就是针对中小型瓦楞纸箱包装系统（单箱重量不超过20KG）而言.通过对包括箱体的基本要素及尺寸、盒型、形状、箱体强度，材料成本及优化设计等问题的研究，期望能够把每个问题进行程序化实现来开发一套瓦楞纸箱CAD系统，代替纯手工设计步骤，实现从箱型结构选择设计、纸箱材料选择、纸箱尺寸设计、纸箱强度计算等计算机辅助技术，以提高企业的经济效益，推进我国包装工业现代化、标准化、国际化.第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2瓦楞纸箱设计我在这个小组里主要负责的是抗压强度Pd公式的编程以及最后结果输出的编程以及音乐播放和停止以及查看帮...
