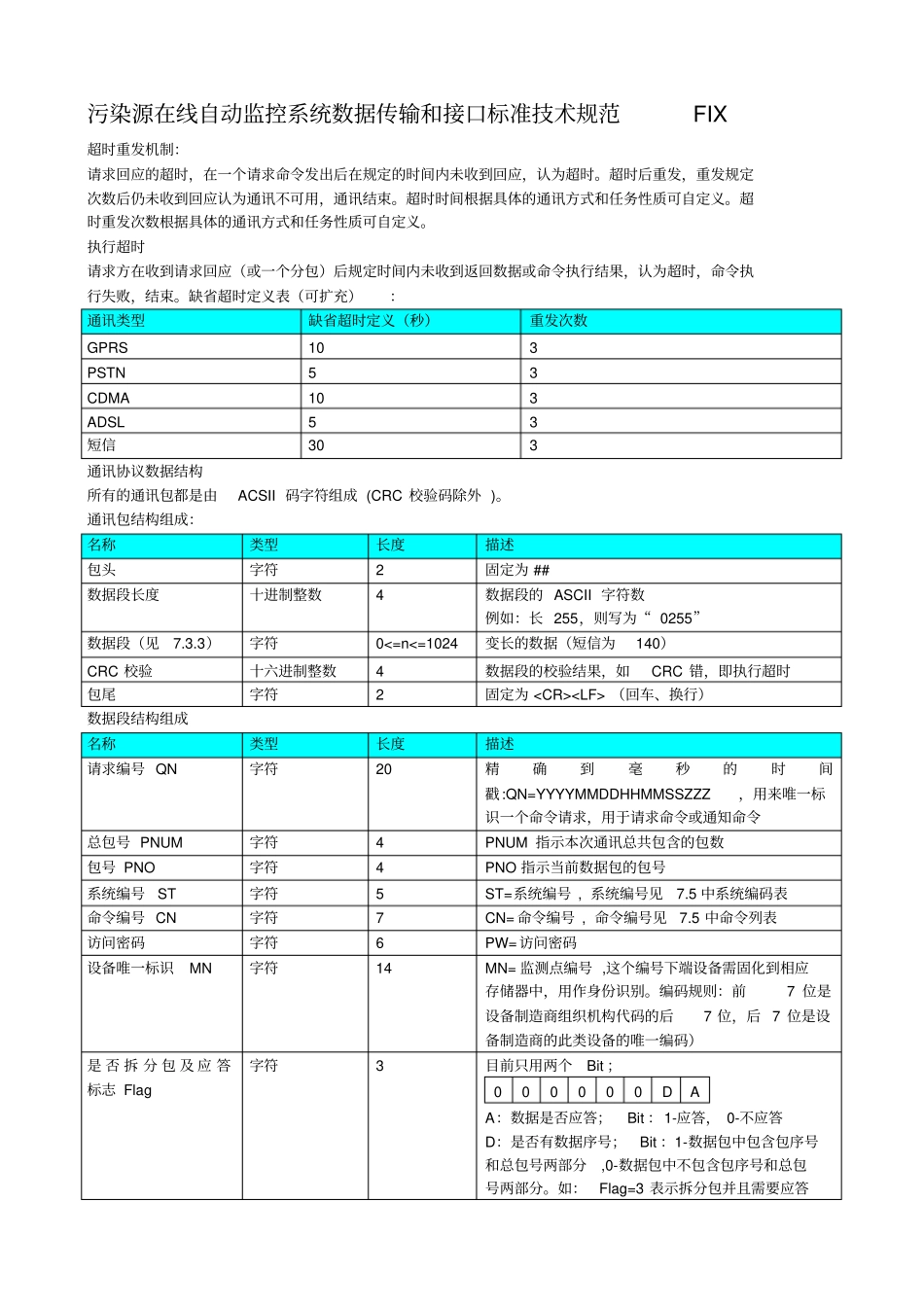

污染源在线自动监控系统数据传输和接口标准技术规范FIX超时重发机制：请求回应的超时，在一个请求命令发出后在规定的时间内未收到回应，认为超时。超时后重发，重发规定次数后仍未收到回应认为通讯不可用，通讯结束。超时时间根据具体的通讯方式和任务性质可自定义。超时重发次数根据具体的通讯方式和任务性质可自定义。执行超时请求方在收到请求回应（或一个分包）后规定时间内未收到返回数据或命令执行结果，认为超时，命令执行失败，结束。缺省超时定义表（可扩充）：通讯类型缺省超时定义（秒）重发次数GPRS103PSTN53CDMA103ADSL53短信303通讯协议数据结构所有的通讯包都是由ACSII码字符组成(CRC校验码除外)。通讯包结构组成：名称类型长度描述包头字符2固定为##数据段长度十进制整数4数据段的ASCII字符数例如：长255，则写为“0255”数据段（见7.3.3）字符0<=n<=1024变长的数据（短信为140）CRC校验十六进制整数4数据段的校验结果，如CRC错，即执行超时包尾字符2固定为（回车、换行）数据段结构组成名称类型长度描述请求编号QN字符20精确到毫秒的时间戳:QN=YYYYMMDDHHMMSSZZZ，用来唯一标识一个命令请求，用于请求命令或通知命令总包号PNUM字符4PNUM指示本次通讯总共包含的包数包号PNO字符4PNO指示当前数据包的包号系统编号ST字符5ST=系统编号,系统编号见7.5中系统编码表命令编号CN字符7CN=命令编号,命令编号见7.5中命令列表访问密码字符6PW=访问密码设备唯一标识MN字符14MN=监测点编号,这个编号下端设备需固化到相应存储器中，用作身份识别。编码规则：前7位是设备制造商组织机构代码的后7位，后7位是设备制造商的此类设备的唯一编码）是否拆分包及应答标志Flag字符3目前只用两个Bit；000000DAA：数据是否应答；Bit：1-应答，0-不应答D：是否有数据序号；Bit：1-数据包中包含包序号和总包号两部分,0-数据包中不包含包序号和总包号两部分。如：Flag=3表示拆分包并且需要应答指令参数CP字符0<=n<=960CP=&&数据区&&，数据区定义见7.3.3字段对照表其中：xxx：代表某个污染物编号，见附录B。SB1：设备编号字段名描述字符集宽度取值及描述SystemTime系统时间0-9N14YYYYMMDDHHMMSSUpValue污染物报警上限值，0-9N14.210.11LowValue污染物报警下限值，0-9N14.210.11QN请求编号，见7.3.2QnRtn请求回应代码，见7.50-9N3ExeRtn执行结果回应代码，见7.50-9N3RtdInterval实时采样数据上报间隔0-9N430．另以秒为单位xxx-Rtd污染物实时采样数据0-9N14.210.11，“xxx”是污染物代码xxx-Min污染物指定时间内最小值0-9N14.210.11xxx-Avg污染物指定时间内平均值0-9N14.210.11xxx-Max污染物指定时间内最大值0-9N14.210.11xxx-Cou污染物指定时间内累计值0-9N14.210.11xxx-RS设备运行状态实时采样值0-9N10：设备关，1：设备开xxx-RT设备指定时间内运行时间0-9N14.210.11且0=n<=24xxx-Ala污染物报警期间内采样值0-9N14.210.11AlarmTime超标开始时间0-9N14YYYYMMDDHHMMSSAlarmType报警事件类型0-9N11：超标,0：恢复正常ReportTarget上位机地址标识0-9N20通讯地址标识PolId污染物的编号0-9N3见附录BBeginTime开始时间0-9N14YYYYMMDDHHMMSSEndTime截止时间0-9N14YYYYMMDDHHMMSSDataTime数据时间信息0-9N14YYYYMMDDHHMMSSxxx-Data噪声污染物监测值0-9N14.210.11DataTime数据时间信息0-9N14YYYYMMDDHHMMSSReportTime数据上报时间信息0-9N140100DayStdValue噪声白天标准值0-9N14NightStdValue噪声夜晚标准值0-9N14Flag通讯标志1C1目前只用两个Bit；000000DAA：数据是否应答；Bit：1-应答，0-不应答；D：是否有数据序号；Bit：1-数据包中包含包序号和总包号两部分,0-数据包中不包含包序号和总包号两部分PNO包序号0-9N4取值范围为0001-9999PNUM总包号0-9N4取值范围为0001-9999PW访问密码0-9,a-z,A-ZC6代码定义系统编码表（可扩充）（GB/T16706-1996）见《环境信息标准化手册》第一卷第236页系统名称系统编号描述大气环境污染源31地表水体环境污染源32地下水体环境污染源33海洋环境污染源34土壤环境污染源35声环境污染源36振动环境污染源37放射性环境污染源38电磁环境污染源41系统交互91用于现场机和上...
