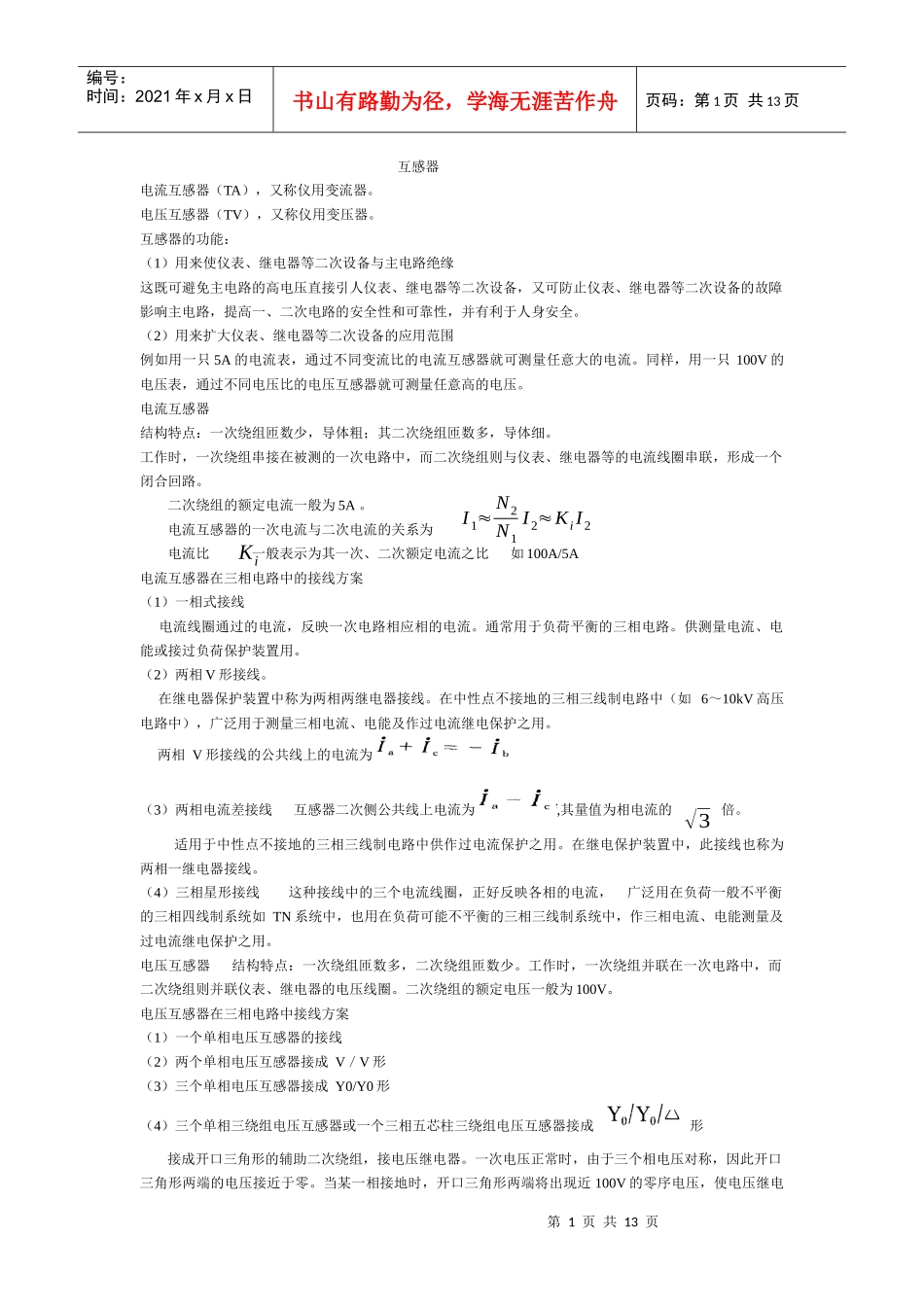

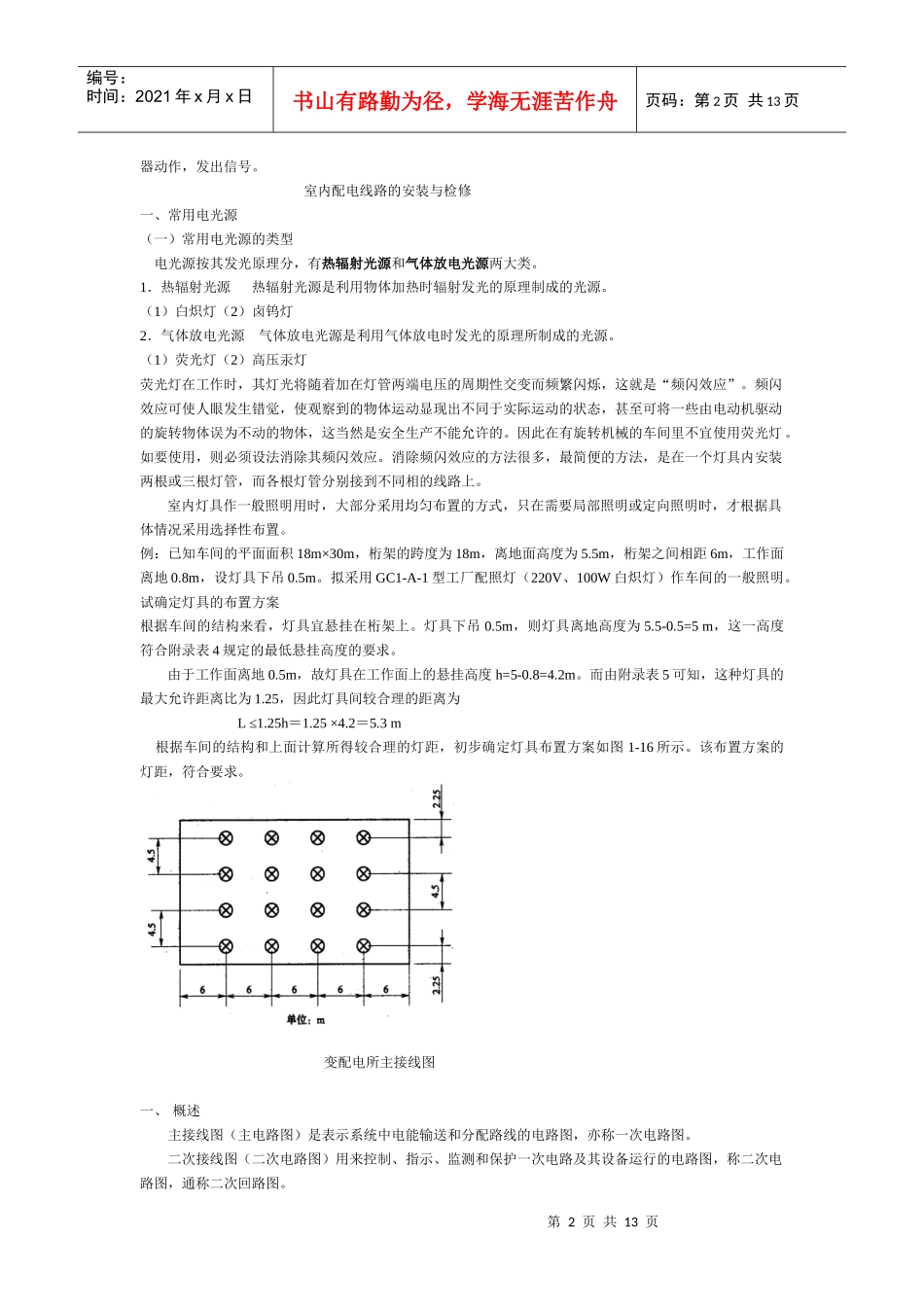

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页互感器电流互感器（TA），又称仪用变流器。电压互感器（TV），又称仪用变压器。互感器的功能：（1）用来使仪表、继电器等二次设备与主电路绝缘这既可避免主电路的高电压直接引人仪表、继电器等二次设备，又可防止仪表、继电器等二次设备的故障影响主电路，提高一、二次电路的安全性和可靠性，并有利于人身安全。（2）用来扩大仪表、继电器等二次设备的应用范围例如用一只5A的电流表，通过不同变流比的电流互感器就可测量任意大的电流。同样，用一只100V的电压表，通过不同电压比的电压互感器就可测量任意高的电压。电流互感器结构特点：一次绕组匝数少，导体粗；其二次绕组匝数多，导体细。工作时，一次绕组串接在被测的一次电路中，而二次绕组则与仪表、继电器等的电流线圈串联，形成一个闭合回路。二次绕组的额定电流一般为5A。电流互感器的一次电流与二次电流的关系为电流比一般表示为其一次、二次额定电流之比如100A/5A电流互感器在三相电路中的接线方案（1）一相式接线电流线圈通过的电流，反映一次电路相应相的电流。通常用于负荷平衡的三相电路。供测量电流、电能或接过负荷保护装置用。（2）两相V形接线。在继电器保护装置中称为两相两继电器接线。在中性点不接地的三相三线制电路中（如6～10kV高压电路中），广泛用于测量三相电流、电能及作过电流继电保护之用。两相V形接线的公共线上的电流为（3）两相电流差接线互感器二次侧公共线上电流为,其量值为相电流的倍。适用于中性点不接地的三相三线制电路中供作过电流保护之用。在继电保护装置中，此接线也称为两相一继电器接线。（4）三相星形接线这种接线中的三个电流线圈，正好反映各相的电流，广泛用在负荷一般不平衡的三相四线制系统如TN系统中，也用在负荷可能不平衡的三相三线制系统中，作三相电流、电能测量及过电流继电保护之用。电压互感器结构特点：一次绕组匝数多，二次绕组匝数少。工作时，一次绕组并联在一次电路中，而二次绕组则并联仪表、继电器的电压线圈。二次绕组的额定电压一般为100V。电压互感器在三相电路中接线方案（1）一个单相电压互感器的接线（2）两个单相电压互感器接成V／V形（3）三个单相电压互感器接成Y0/Y0形（4）三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成形接成开口三角形的辅助二次绕组，接电压继电器。一次电压正常时，由于三个相电压对称，因此开口三角形两端的电压接近于零。当某一相接地时，开口三角形两端将出现近100V的零序电压，使电压继电I1≈N2N1I2≈KiI2Ki√3第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页器动作，发出信号。室内配电线路的安装与检修一、常用电光源（一）常用电光源的类型电光源按其发光原理分，有热辐射光源和气体放电光源两大类。1．热辐射光源热辐射光源是利用物体加热时辐射发光的原理制成的光源。（1）白炽灯（2）卤钨灯2．气体放电光源气体放电光源是利用气体放电时发光的原理所制成的光源。（1）荧光灯（2）高压汞灯荧光灯在工作时，其灯光将随着加在灯管两端电压的周期性交变而频繁闪烁，这就是“频闪效应”。频闪效应可使人眼发生错觉，使观察到的物体运动显现出不同于实际运动的状态，甚至可将一些由电动机驱动的旋转物体误为不动的物体，这当然是安全生产不能允许的。因此在有旋转机械的车间里不宜使用荧光灯。如要使用，则必须设法消除其频闪效应。消除频闪效应的方法很多，最简便的方法，是在一个灯具内安装两根或三根灯管，而各根灯管分别接到不同相的线路上。室内灯具作一般照明用时，大部分采用均匀布置的方式，只在需要局部照明或定向照明时，才根据具体情况采用选择性布置。例：已知车间的平面面积18m×30m，桁架的跨度为18m，离地面高度为5.5m，桁架之间相距6m，工作面离地0.8m，设灯具下吊0.5m。拟采用GC1-A-1型工厂配照灯（220V、100W白炽灯）作车间的一般照明。试确定灯具的布置方案根据车间的结构来看，灯具宜悬挂在桁架上。灯具下吊0.5m，则灯具离地高度为5.5-0.5=5m，这...
