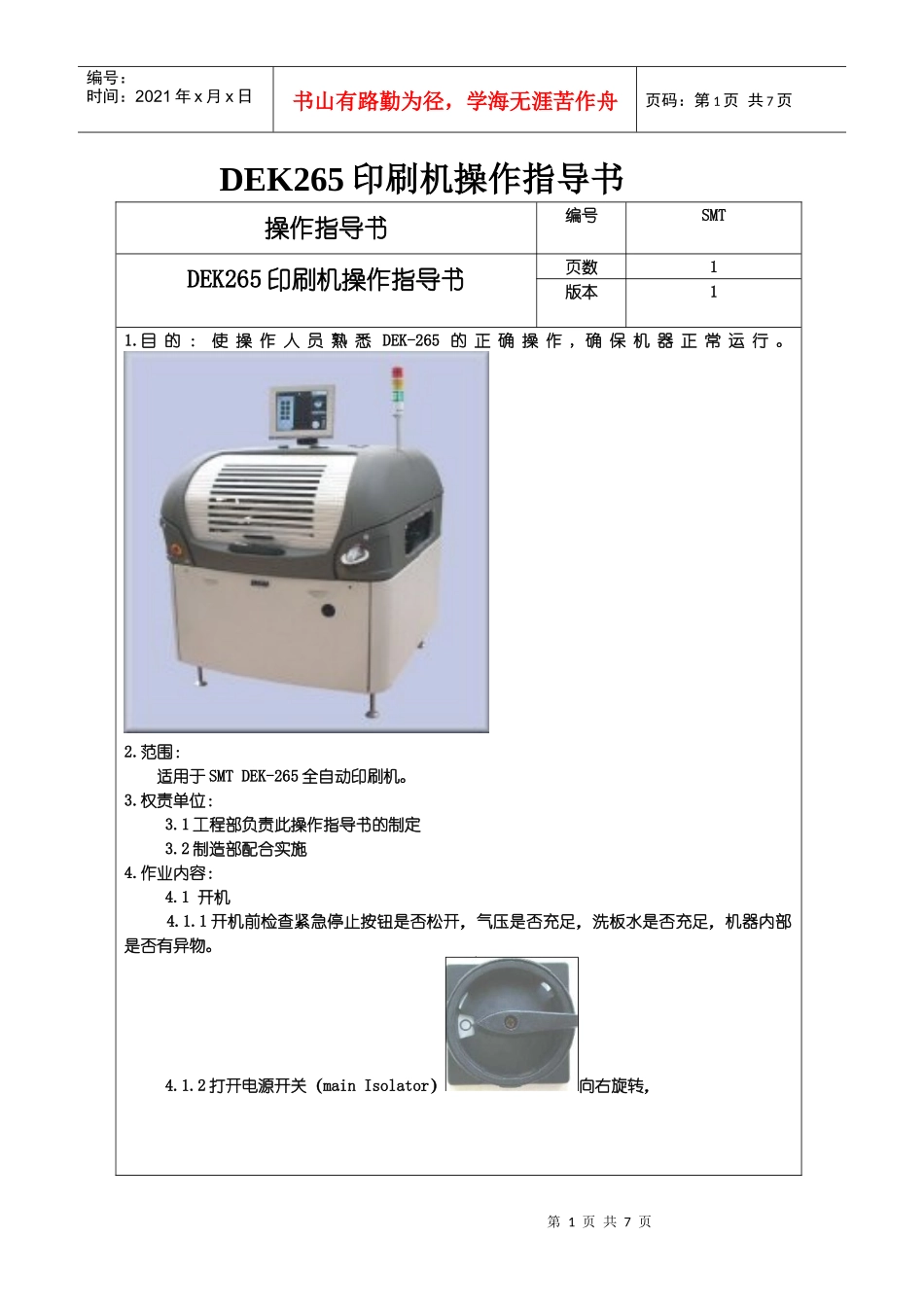

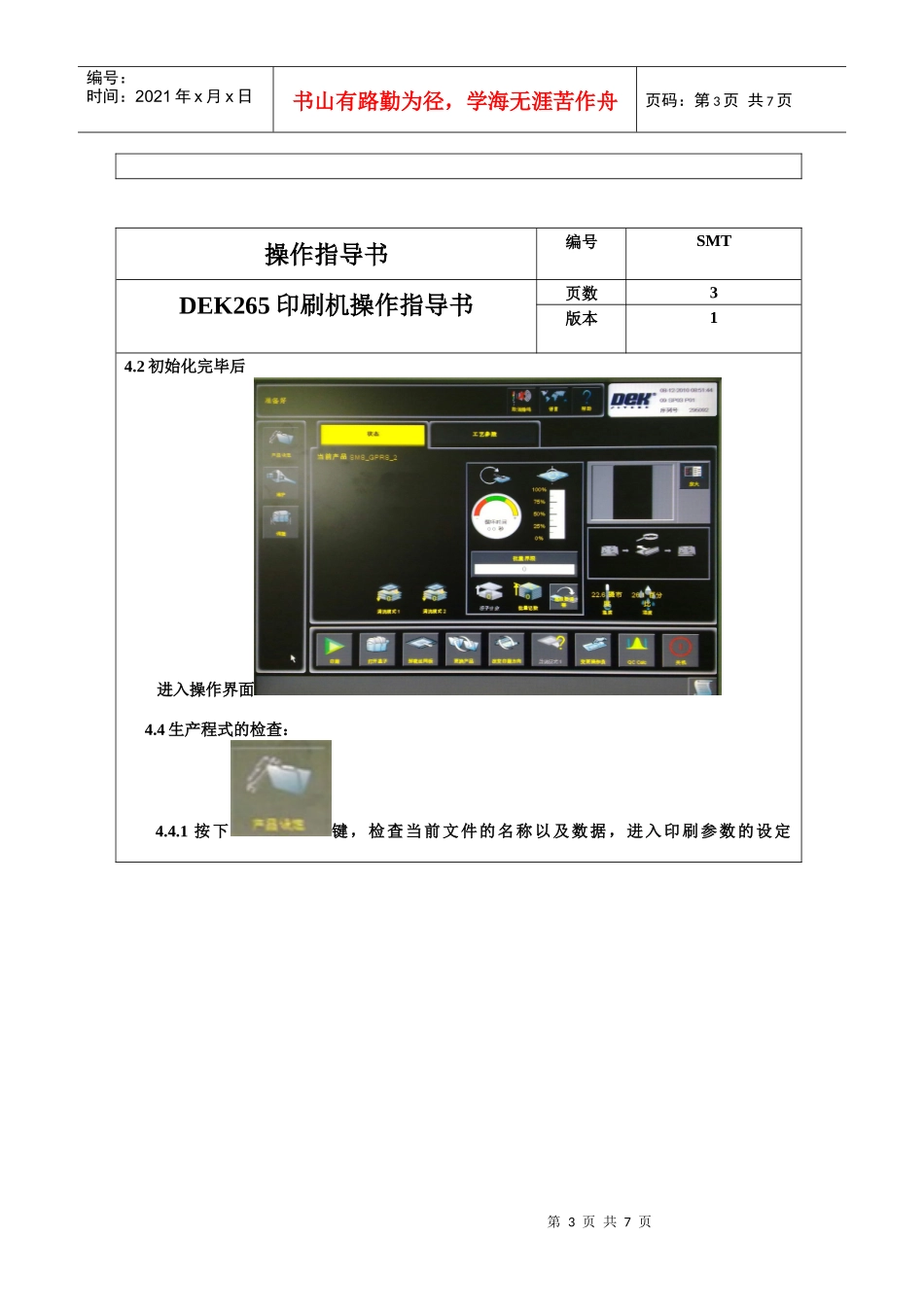

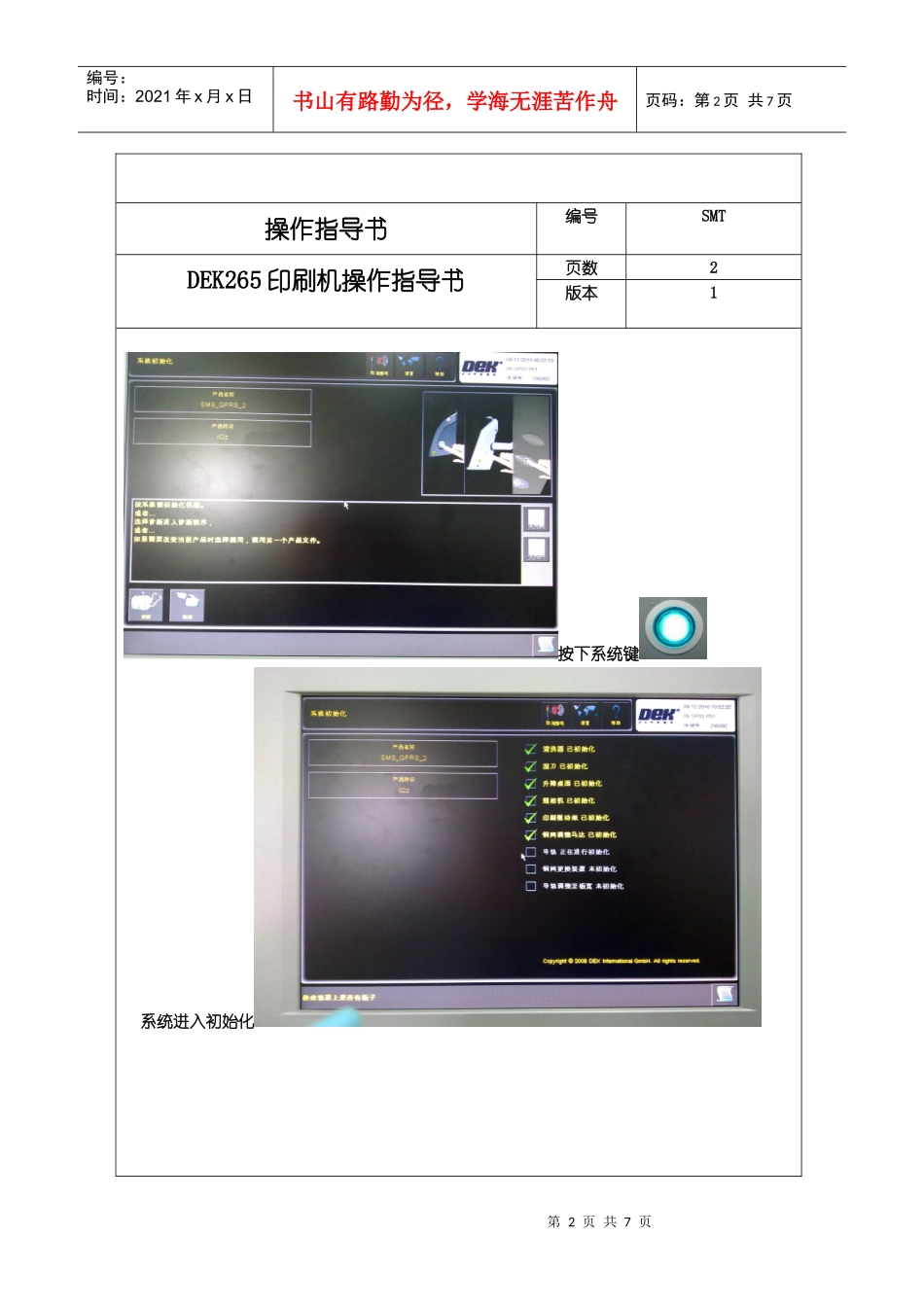

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页DEK265印刷机操作指导书操作指导书编号SMTDEK265印刷机操作指导书页数1版本11.目的：使操作人员熟悉DEK-265的正确操作,确保机器正常运行。2.范围：适用于SMTDEK-265全自动印刷机。3.权责单位：3.1工程部负责此操作指导书的制定3.2制造部配合实施4.作业内容：4.1开机4.1.1开机前检查紧急停止按钮是否松开，气压是否充足，洗板水是否充足，机器内部是否有异物。4.1.2打开电源开关（mainIsolator）向右旋转，第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页操作指导书编号SMTDEK265印刷机操作指导书页数2版本1按下系统键系统进入初始化第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页操作指导书编号SMTDEK265印刷机操作指导书页数3版本14.2初始化完毕后进入操作界面4.4生产程式的检查：4.4.1按下键，检查当前文件的名称以及数据，进入印刷参数的设定第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页检查参数是否正确操作指导书编号SMTDEK265印刷机操作指导书页数4版本14.4.2应检查的参数产品名称基板长度基板宽度基板高度：前刮刀压力：后刮刀压力：前、后刮刀速度脱模速度：离网距离：基板基准点1X:MARK1的坐标基板基准点1Y:输入MARK1的Y坐标基板基准点2X:输入MARK2的X坐标基板基准点2Y:输入MARK2的Y坐标清洁模式清洁速度丝网板开孔图案位置：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页4.4.3检查无误后，按键返回4.4.4.如文件名称与机种不符应重新调用程序，点击后进入界面选择相应的程序，并调用。5.1安装钢网5.1.1放入钢网（注意网板方向要与PCB板的进板方向相符），并使用右手边夹杆上的刻度尺将钢网送至正确位置，回到界面后按键安装丝网。每关上前盖都要按下系统键才能回到界面。5.2刮刀的使用:刮刀在选择是要选用比PCB大50mm，刮刀与印框之间至少有80mm的距离。操作指导书编号SMTDEK265印刷机操作指导书页数5版本15.2.1每次换线时需及时检查刮刀有无变形；将刮刀放置于链条轨道上，检查刮刀与链条轨道是否平贴5.2.2刮刀安装时要特别注意方向（前刮刀）第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页（后刮刀），双手顺时针同时拧紧螺丝，拆卸方法与安装反向即可，拆卸完毕要清除干净残留的锡膏5.3添加锡膏5.3.1锡膏的初次使用量一般按PCB的尺寸来估计，（添加时要注意锡膏要保持在印刷钢网的与刮刀之间的非开口区域内，以免使PCB板弄脏）。在生产中，每三十分钟将边缘的锡膏铲到中央（有无长时间不滚动粘度会不一样）并检查锡膏滚动量与滚动的锡膏在低于后刮刀上标识线（标识线距离刮刀底部约10mm）时，即需添加，按操作指导书编号SMTDEK265印刷机操作指导书页数6版本15.4一切准备就绪后，按键进行印刷生产。第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页5.5关机:按下即机器内部的PCB完毕后，将PCB送出即停止印刷作业6.1生产过程中发生辨识不良而停机时6.1.1如果钢网辨识不良，擦拭即可6.1.2如果PCB辨识不良，将PCB移除，用橡皮擦擦拭即可6.2注意事项：6.2.1每更换机种或换班时，换线人员或接班人员必须确认PCB、钢网6.2.2印刷好的PCB如果在两小时内未贴片，擦拭处理6.2.3如机器发生异常，必要时打开紧急停止开关（EMERGENCYSTOPSW）需立即通知工程人员予以排除6.2.4系统的进入设定密码由指定的工程人员负责，非经允许严禁修改编辑人员审核批准
